Rotary Shear Fly Potong Ke Panjang

Rotary Shear Fly Potong Ke Panjang
Basic Properties
country of origin
Wuxi, Cina
Brand Name
Jinye
PRODUCT MODEL
Terbang (0,3-3) x 1000
Trading Properties
MOQ
1 set
Packing
40HC x 3
period for dispatch
120-150 hari
payment method
T/T

Product Details

Menyoroti:

200mm Terbang Memotong Garis Panjang

,

Terbang Stainless Memotong Garis Panjang

,

220KW Terbang Memotong Garis Panjang

Name: Rotary Shear Fly Cut To Length Line Stainless steel
Sheet Material: Baja tahan karat 304,, 316, paduan seng-nikel
Sheet Thickness: 0.3-3mm
Sheet Width: 200-1000mm
Coil ID: 508mm, 610mm
Coil OD: 1800mm
Coil Weight: 15t
Cutting Speed: 80pcs 1m per menit
Cutting Length: 200-3000mm
Cutting Style: Geser lalat putar
Leveler: 6hai
Total Power: 220kw
Land Area: 28mx8m
Feeding Direction: Pelanggan memutuskan
Product Brief
Garis Potong Terbang Shear Rotary Otomatis Untuk Panjang Baja tahan karat 0.3-3 X 1000 Garis potong terbang shear rotary untuk panjang, dibuat oleh perusahaan kami, berkecepatan tinggi dan presisi tinggi, terutama cocok untuk pemotongan lembaran tipis pendek: Pemotongan terbang cocok untuk lembaran ...
Product Description

Garis Potong Terbang Shear Rotary Otomatis Untuk Panjang Baja tahan karat 0.3-3 X 1000



Garis potong terbang shear rotary untuk panjang, dibuat oleh perusahaan kami, berkecepatan tinggi dan presisi tinggi, terutama cocok untuk pemotongan lembaran tipis pendek:

  • Pemotongan terbang cocok untuk lembaran tipis gulungan panjang (ribuan meter).
  • Frekuensi pemotongan terbang bisa mencapai 150 kali/menit. Kecepatan garis 80 -100m/menit
  • Pemotongan lembaran pendek berarti pemotongan terus menerus frekuensi tinggi produktivitas tinggi.
  • Presisi tinggi 6 perata, laminator film, penumpuk ganda adalah pengaturan produksi tinggi.
  • Garis pemotongan terbang untuk 0.3 -3.0mm x 1000mmW x 200 -3000mmL.
  • Penyesuaian rol perata dilakukan secara otomatis oleh rol cadangan penekan servo.

Parameter:

Bahan Baku Masukan dan Produk Jadi
Bahan Baku Baja tahan karat Hot / Cold Rolled
Properti Mekanik Kekuatan Tarik σb≤800Mpa, σs≤550Mpa
Ketebalan 0.2-2.0mm, 0.3-3.0mm
Lebar 200mm-1000mm (Maks)
Coil O.D. ≤Φ1500,1800mm
Coil I.D. Φ508mm (perbesar ke Φ610mm dengan gasket)
Berat Maks 10ton, 15ton, 20 ton
Panjang Lembaran 200 - 3000mm
Toleransi Panjang L 0 = 1M±0.3 mm (kecepatan seragam)
L 0 = 1 M±0.4 mm (percepatan / perlambatan)
Toleransi Panjang Diagonal L 1 = 1M±0.5mm
Tinggi Penumpukan 650mm Maks (penyangga kayu sekitar 150mm tinggi)
Berat Penumpukan Maks 5 ton



  Parameter CTL Terbang
1 Kecepatan Linear 0-80 m/menit
2 Kecepatan Threading 0-15 m/menit
3 Catu Daya 380V / 50Hz / 3PH
4 Daya Terpasang Sekitar 220KW
5 Cara Pemotongan Silang Pemotongan Balik Terbang Dua Pisau
Pemotongan Jalur Mekanisme Pemotongan
6 Cara Kontrol AC, CNC dan Kontrol PLC
7 Motor Penggerak a. Motor Decoiling: AC 30KW b. Motor Perata: AC 75KW

c. Motor Servo Gunting Terbang:

AC 90KW



Komposisi:

  Item Qty
1 Stasiun Pemuatan 1
2 Mobil Pemuatan 1
3 Decoiler 1
4 Mesin Perata Presisi (19 Rol) 1
5 Perangkat Pengumpanan Servo (Termasuk Perangkat Laminasi) 1

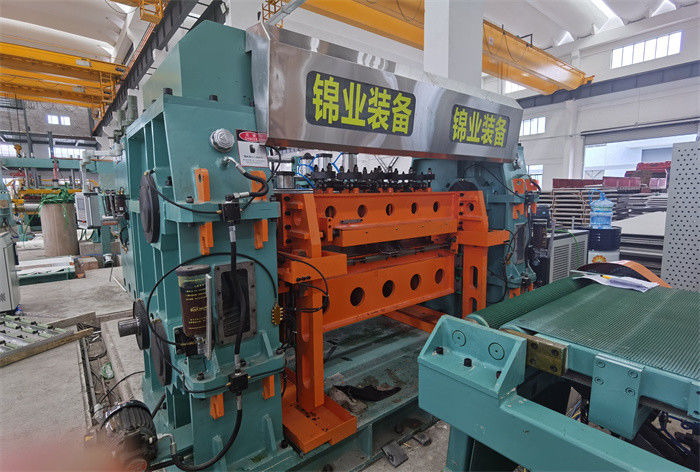

6 Pemotong Terbang Kecepatan Tinggi Rotary 1
7 Konveyor Sabuk Tiga Tahap 1
8 1st Penumpuk lembaran otomatis 1
9 2nd Penumpuk otomatis 1
10 Sistem Hidrolik 1
11 Sistem Pneumatik 1
12 Sistem Pelumasan 1
13 Sistem Kelistrikan 1



Karakter:

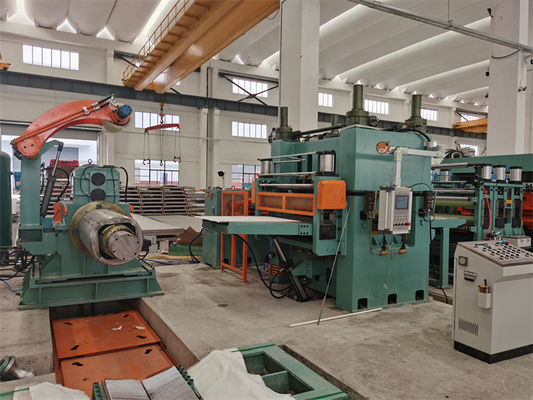

  1. Garis potong untuk panjang adalah untuk membuat pelat baja datar dengan panjang tertentu dengan meratakan dan memotong sesuai panjang, terdiri dari uncoiler, leveler, rotary shear, stacker, dll dengan fungsi tambahan pemuatan gulungan, pengukuran panjang, pelapisan film, pengiriman dan keluaran lembaran, dll.
  2. Proses kerjanya adalah uncoiling, perataan 19 rol 6hi, pengukuran panjang, pemotongan rotary fly shear, lembaran yang dipotong masuk ke stacker pertama sampai jumlah penumpukan mencapai jumlah yang telah ditetapkan, kemudian secara manual dipindahkan ke stacker kedua. Sementara lembaran akan menuju stacker kedua, keluarkan lembaran pada meja pengangkat pertama dengan meja rol dan kemudian stacker pertama kembali ke keadaan kerja. Dengan cara ini, satu pemotongan gulungan baja dapat terus berlanjut.
  3. Proses kerjanya otomatis, mengadopsi kontrol servo PLC dan HMI. Di layar sentuh, dapat mengatur ukuran lembaran, jumlah pcs, menghitung berat lembaran, selain itu, memiliki fungsi: mengatur kecepatan pengumpanan, mengatur panjang pengumpanan, mengatur jumlah pengumpanan, pertukaran antara manual dan otomatis, mulai otomatis, berhenti otomatis, jeda, nol counter, tombol fwd-rwd, shear atas-bawah, alarm kesalahan, dll.
  4. Rol berlapis krom, rol PU, blower, dll berperan dalam melindungi permukaan lembaran agar tidak rusak.
  5. Kecuali untuk threading manual, semuanya bekerja secara otomatis.
