Mesin Slitter Line Thin Gauge Slitter Super Precision Untuk Industri Baterai Li-ion

Mesin Slitter Line Slitter Super presisi untuk industri baterai Li-ion

Super presisi super kecepatan garis pemotongan lembaran tipis menunjukkan kapasitas perusahaan kami, kecepatan bisa sampai max 300m / min, super presisi berarti jalur celah linier, sedikit burr,Toleransi lebar celah dalam 0.05mm, ketebalan bisa sangat tipis untuk min. 0.05mm meskipun biasanya di atas 0.10mm. Selamat datang untuk memberikan persyaratan spesifik Anda, maka kami dapat mesin proposal untuk Anda.

Karakter:

1. Koil penyimpanan pelana: menempatkan koil siap di pelana, mobil koil (trolley) dapat datang di bawah koil dan mengangkatnya,yang mengurangi waktu kerja derek atas dan menghindari kumparan baja yang rusak jika derek langsung menempatkan kumparan pada mobil kumparan.
2. Kereta pengisian kumparan: baik tipe lantai mobil kumparan atau jenis pit, memastikan pengisian kumparan yang efisien pada uncoil mandrel.

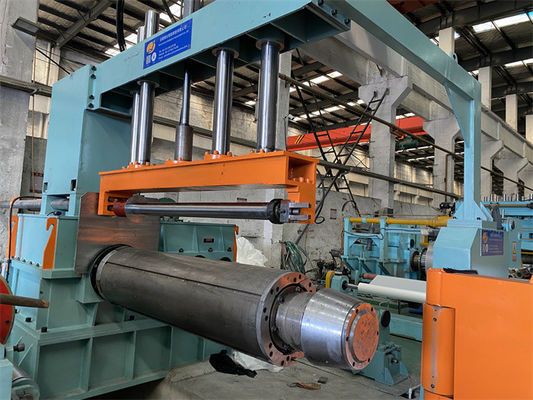

3. Uncoiler mandrel tunggal: mandrel ekspansi hidrolik yang tepat untuk mandrel tanpa jahitan 508mm, dan dapat memasang segmen tambahan atau sarung karet untuk membuka coil ID yang lebih besar.Beban pada mandrel bervariasi dengan berbagai dimensi kumparan logam.
4. kepala koil lengan penekan traksi, peeler pelat lempeng: bekerja sama dengan satu sama lain untuk membuka kepala koil dan mengirim ke dalam pinch feeder.
5. Pinch feeder (tipe perjalanan): dalam threading mengirim kepala kumparan ke depan ke slitter, dalam mode otomatis, sinkron dengan slitter terus mengirim strip ke loop akumulator.
6. 1# lingkaran akumulator pertama di tanah: motor rantai otomatis jembatan angkat ke atas ke bawah untuk membiarkan lembaran tipis melewati selama tahap threading, dalam mode otomatis,mengumpulkan trip baja di lubang loop untuk menyelaraskan makan jepit dan kecepatan pemotongan, dengan mata listrik pada dinding pit untuk umpan balik.
7. Tekan rol dan panduan sisi ((tipe perjalanan): untuk membimbing strip baja secara horizontal dan vertikal di pusat mesin pemotong.

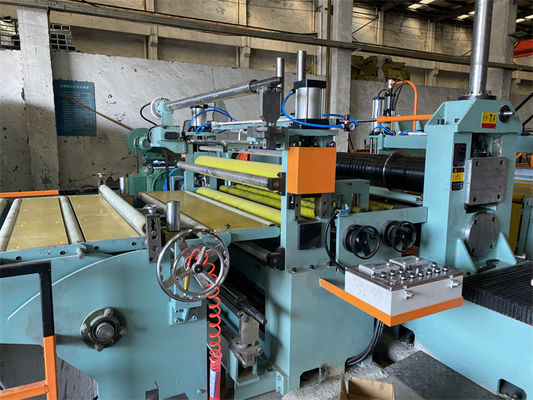

8. Slitter: termasuk sepasang poros pisau paralel, satu pendirian slitter bergerak, satu pendirian slitter tetap, mekanisme sekrup, drive dan transmisi dikendalikan oleh pengemudi AC.
9. Koil scrap tepi: lepas landas scrap angin terpisah, scrap santai jatuh ke dalam lubang.
10. 2# accumulator loop pit: struktur yang sama dengan 1# accumulator pit, untuk menjamin kecepatan sinkron pemotongan dan mundur, jalur celah tidak pernah terjerat dalam loop.
11. Satuan pengukuran tegangan dan kecepatan: tipe hidraulik wol felt dan tipe roller ganda penyediaan tegangan mundur, pengkodean mengukur kecepatan garis sebelum mundur.
12. Rol deflektor dan pra-separator: sebelum mundur, pisahkan strip baja dalam urutan dan panduan strip arah untuk mundur mandrel nipper.
13. Memisahkan lengan atas dan recoiler: mandrel tanpa jahitan, untuk memastikan recoiling yang baik, perbedaan tepi ± 0,05mm.
14. Sistem kontrol listrik: Siemens PLC untuk mengontrol garis pemotong yang bekerja pada kecepatan tinggi 300m/menit.
