Stainless Steel SUS304 316L Rotary Shear Terbang Memotong Garis Panjang 0,3-2 X 1000

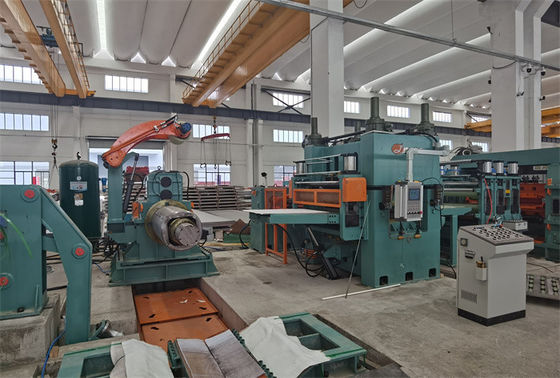

Garis potong ke panjang adalah untuk membuat panjang tertentu dari pelat baja datar dengan meratakan dan memotong memanjang, terdiri dari uncoiler, leveler, rotary shear, stacker, dll dengan fungsi tambahan pemuatan koil, pengukuran panjang, pelapisan film, pengiriman dan keluaran lembaran ,dll.

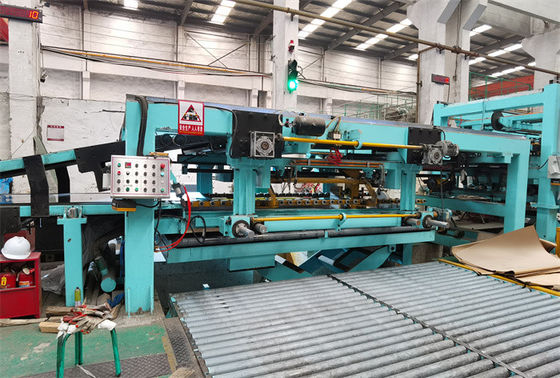

Proses pengerjaannya adalah uncoiling, 19 roller 6hi leveling, pengukuran panjang, pemotongan rotary fly shear, lembaran potong masuk ke stacker pertama hingga jumlah susun mencapai angka yang telah ditentukan, kemudian secara manual dipindahkan ke stacker kedua.Saat lembaran menuju ke penumpuk kedua, keluarkan lembaran di meja angkat pertama dengan meja gulung dan kemudian penumpuk pertama kembali ke kondisi kerja.Dengan cara ini, satu pemotongan kumparan baja dapat terus berlangsung.
Proses kerjanya otomatis, mengadopsi kontrol servo PLC dan HMI.on layar sentuh, dapat mengatur ukuran lembar, jumlah pcs, menghitung berat lembar, terlebih lagi, memiliki fungsi: mengatur kecepatan makan, mengatur panjang makan, mengatur jumlah makan, pertukaran antara manual dan otomatis, mulai otomatis, berhenti otomatis, jeda, penghitung nol, tombol fwd-rwd, geser naik-turun, alarm kesalahan, dll.
Rol berlapis krom, rol PU, peniup, dll berperan dalam melindungi permukaan lembaran agar tidak terluka.
Kecuali untuk threading manual, semuanya bekerja secara otomatis.
Parameter:
| Masukan Bahan Baku dan Produk Jadi |
| Bahan baku |
Baja tahan karat Canai Panas / Dingin SUS304, 201, 316 |
| Properti mekanik |
Kekuatan Tarik σb≤800Mpa, σs≤550Mpa |
| Ketebalan |
0,2-2,0mm |
| Lebar1 |
00mm-1000mm(Maks) |
| OD koil |
≤Φ1800mm |
| ID koil |
Φ508mm (memperbesar menjadi Φ610mm dengan gasket) |
| Berat Maks |
10ton, 15ton, |
| Panjang lembaran |
200 - 3300mm |
| Toleransi Panjang |
L0= 1M±0,3 mm (kecepatan seragam) |
| L0= 1 M±0,4 mm (percepatan/perlambatan) |
| Toleransi Panjang Diagonal |
L1= 1M±0,5mm |
| Tinggi Penumpukan |
650mm Max (penopang kayu kira-kira setinggi 150mm) |
| Berat Penumpukan Maks |
5 ton |
| |
Parameter CTL Terbang |
| 1 |
Kecepatan Linier |
0-60 m/mnt |
| 2 |
Kecepatan Threading |
0-15 m/mnt |
| 3 |
Sumber Daya listrik |
380V / 50Hz / 3PH |
| 4 |
Daya Terpasang |
Sekitar 200KW |
| 5 |
Jalan Pemotongan Salib |
Dua Pisau Putar Pemotong Penghitung Terbang |
| panjang lembaran diukur dan cocok dengan goresan pemotongan. |
| 6 |
Cara Kontrol |
Kontrol AC, CNC dan PLC |
| 7 |
Mengendarai motor |
A.Decoiling Motor: AC 30KW b.Meratakan Motor: AC 75KW |
|
C.Motor Servo Gunting Terbang:
AC 90KW
|
Komposisi:
| |
Barang |
Jumlah |
| 1 |
Stasiun Pemuatan |
1 |
| 2 |
Memuat Mobil |
1 |
| 3 |
Decoiler mandrel tunggal |
1 |
| 4 |
Mesin Levelling 6Hi yang Tepat (19 Rol) |
1 |
| 5 |
Perangkat Pengumpan Servo (Termasuk Perangkat Laminating) |
1 |
| 6 |
Pemotong lalat Berkecepatan Tinggi Putar |
1 |
| 7 |
Belt Conveyor Tiga Tahap |
1 |
| 8 |
1stPenumpuk lembar otomatis |
1 |
| 9 |
2tPenumpuk otomatis |
1 |
| 10 |
Sistem Hidrolik |
1 |
| 11 |
Sistem pneumatik |
1 |
| 12 |
Sistem Pelumas |
1 |
| 13 |
Sistem listrik |
1 |

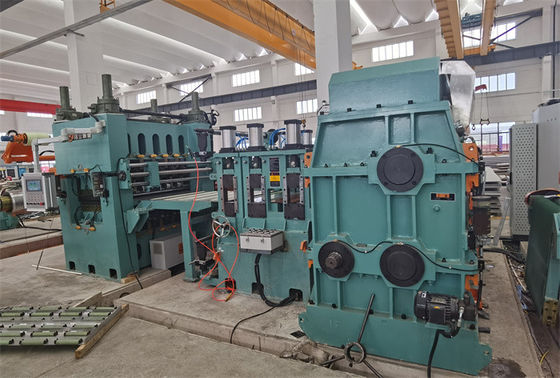

6Penyamarataan presisi tinggi:
- Untuk meratakan pelat baja dan mengirim pelat ke pengukuran & pemotongan panjang selanjutnya.
- Terdiri dari 19 rol kerja, 21 rol tengah, rol cadangan 10 baris, motor penggerak dan transmisi, 2 rol penjepit dan rangka mesin, dll.
- Ujung rol kerja dimuat dalam bantalan yang diresapi oli dengan sistem pelumas oli tipis otomatis.
- Roller cadangan 5 baris menekan ke atas ke roller kerja bawah, disesuaikan dengan motor & penggerak peredam roda gigi dan tampilan digital pada panel operator, roller cadangan 5 baris menekan ke bawah ke roller kerja atas yang disesuaikan secara manual.
- Motor AC dan transmisi kotak roda gigi terhubung dengan rol kerja melalui sambungan universal.
- Rol penjepit atas ditekan dengan silinder pneumatik
- Rol bawah dan rangka diperbaiki, rol atas ditekan oleh peredam motor AC dan batang sekrup hangat, bukaan antara rol atas dan rol bawah diukur dengan aturan kisi dan ditampilkan secara digital pada leveler.
