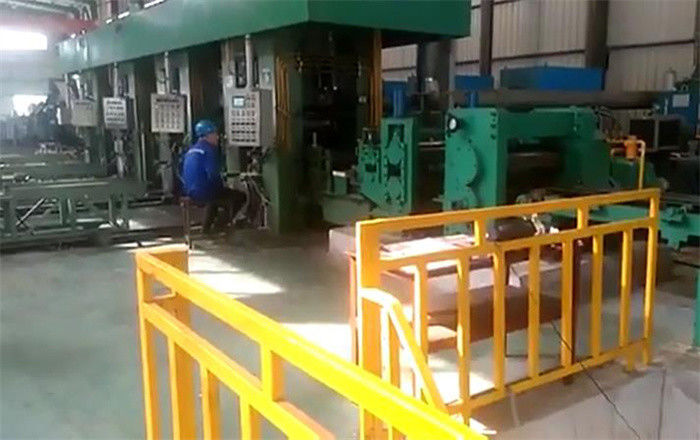

AGC AFC APC Tandem Cold Rolling Mill Line Dengan CPC Uncoiling

AGC / AFC / APC Tandem Cold Rolling Mill Line Dengan CPC Uncoiling

Komposisi:

1. Ekspansi hidrolik Uncoiler Satu Set
2. Pinch dua rol, perangkat pelurus lima rol Satu Set
3. Pengelasan dan pemotongan perangkat Satu Set
4. loop spiral tipe lantai Satu Set
5. Platform pemrosesan entri Satu Set

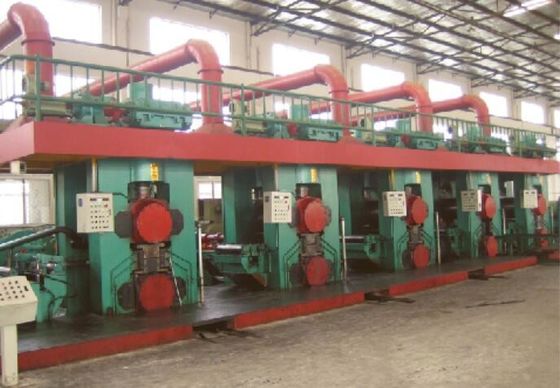

6. Pabrik utama: Enam Set Pabrik Dingin 4Hi
7. Pengukur ketebalan Enam Set
8. Tension meter Lima Set
9. Keluar dari platform pemrosesan Satu Set
10. Recoiler ekspansi hidrolik: Satu Set
11. Kotak operasi lokal: Enam Set
12. Konsol operasi pusat Satu Set
13. Stasiun hidrolik: Tiga Set
14. Stasiun minyak tipis Dua Set
15. Sistem pendingin emulsi Satu Set

Mengalir:

Kereta Pemuatan Hidraulik → Uncoiler ekspansi hidrolik → Mesin pelurus lima rol → Platform pengelasan dan pemotongan → platform pemrosesan input → Pabrik Utama (6 set 750 4Hi Cold Mill) → platform pemrosesan output → Recoiler ekspansi hidraulik → Kereta Bongkar Hidraulik

Parameter:

Kontrol AGC:

Sistem kontrol ketebalan otomatis terdiri dari pengukur ketebalan, kabinet kontrol listrik, aktuator untuk memperbaiki penyimpangan ketebalan.Pengukur ketebalan secara terus menerus mengukur ketebalan strip, satu sisi menampilkan dan merekam penyimpangan ketebalan, sisi lain memasukkan sinyal penyimpangan ketebalan ke kontrol listrik.Kabinet kontrol berurusan dengan sinyal perbedaan ketebalan, memberikan perintah kepada aktuator untuk memperbaiki ketebalan, aktuator menyesuaikan tekanan gilingan untuk mengubah celah roller oleh motor atau silinder hidrolik, atau menyesuaikan tegangan recoiling dengan mengubah arus angker recoiler, sehingga ketebalan strip diperbaiki.Persamaan pegas dan kurva elongasi elastis untuk mewujudkan kontrol ketebalan.

Mode kontrol AGC:

1. Setiap kontrol celah samping: untuk mengontrol celah setiap rol samping, untuk membuat rol dan setiap komisioning silinder hidrolik AGC
2. Kontrol gaya guling setiap sisi: untuk mengontrol setiap gaya guling sisi untuk menandai rol.
3. Kontrol gap rata-rata: untuk mengontrol gap rata-rata untuk rolling model posisi.
4. Kontrol kemiringan: untuk mengontrol kemiringan celah dua sisi, untuk menyesuaikan kerataan dan penyimpangan lembaran.
5. Kontrol gaya gelinding total: untuk mengontrol gaya gelinding total dalam model gaya gelinding.
6. Dalam mode kontrol celah yang efektif, pengontrol kemiringan celah diaktifkan untuk memastikan celah dari dua sisi sama, dalam mode kontrol gaya guling yang efektif, pengontrol perbedaan gaya guling diaktifkan untuk memastikan gaya guling dari dua sisi sama.Kontrol celah rata-rata adalah mode kontrol default untuk mewujudkan sakelar non-dampak antara model yang berbeda dengan menetapkan nilai sekarang dan mengikuti ramp.
