Presisi Pengukur Cahaya Garis Pemotongan Lembaran Baja Otomatis 0,3-3 X 1300

Garis Pemotongan Lembaran Baja Presisi Pengukur Cahaya (0,3-3 X 1300)

Garis Pemotongan Lembaran Baja Presisi Pengukur Cahayadisesuaikan sesuai pelanggan yang datang dimensi & berat lembaran kumparan baja serta spesifikasi dan produksi kumparan bayi yang telah selesai.Kecepatan menggorok adalah opsional 100m/min, 120m/min, 150m/min, 200m/min plus down time (waktu loading, threading dan unloading) dalam 10 menit.rata-rata koil 15T membutuhkan 30 menit, setiap hari 8 jam dapat memotong 240T.

Lembar kumparan baja pengukur cahaya terus menerus menggorok dengan kecepatan tinggi dalam presisi tinggi, setiap unit garis celah dirancang dengan rumit, dikerjakan dengan mesin, dirakit dan dipasang untuk memberikan proses pemotongan yang mulus.Kami merancang dan membuat garis slitting yang disesuaikan dengan kecepatan tinggi presisi tinggi untuk slitting lembaran baja pengukur tipis untuk pelanggan di seluruh dunia(Malaysia, Filipina, Vietnam, Arab Saudi, UEA, Irak, Mesir, Aljazair, Nigeria, Ghana, Kosta Rika, Brasil, Venezuela, Kolombia, AS, Kazakastan, Rusia, Serabia, Ukraina, dll.)

Komposisi

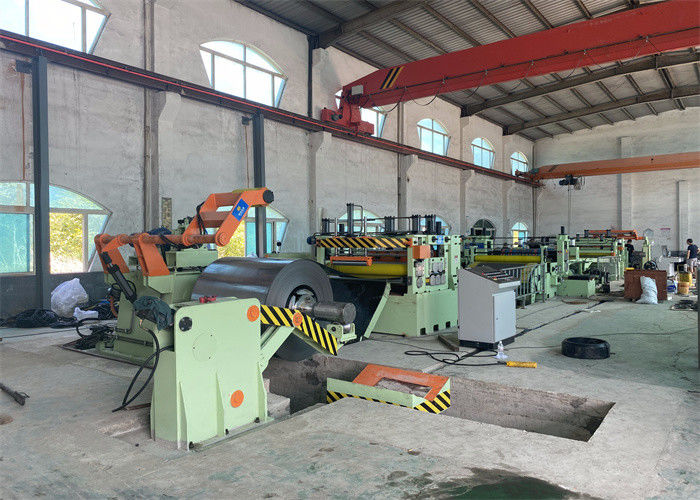

Sadel persiapan koil, Mobil pemuatan koil, Uncoiler, Pembuka kepala koil, Pengumpan cubit & Pre-leveler, Geser, Akumulator Pit 1, Panduan masuk, Slitter, Penggulung skrap, Akumulator Pit 2, Tensioner dan Pre-separator, post shear dan roller deflektor , recoiler dengan separator overarm, mobil pengosongan koil, (pintu putar)

• Uncoiler: tipe kantilever mandrel tunggal untuk beban koil 15-20T atau kepala lancip ganda uncoiler untuk 20 -30T
• Pengumpan cubit dan Preleveler: jepit strip baja pengumpan ke slitter di Jog dan feed strip ke dalam akumulator lubang dalam mode otomatis.
• Slitter adalah inti dari garis slitting, pasang pisau cakram, spacer, cincin karet atau strip kayu untuk mewujudkan slitting, pertukaran cepat slitter ganda adalah opsional

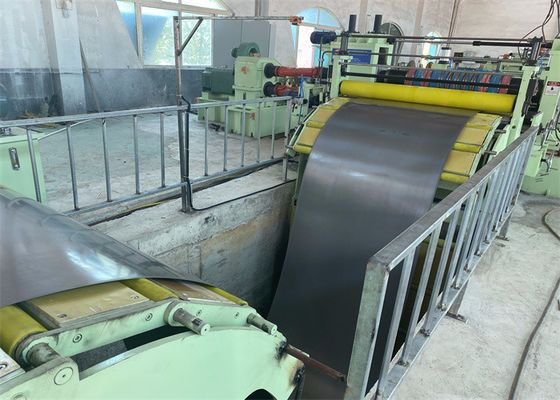

• Slit tails press roller: dipasang di atas meja gulung di atas penggulung bekas, untuk menekan slit strips tail agar tidak jatuh ke lubang lubang.
• Penggulung skrap: tersedia tipe vertikal atau horizontal, tempelkan skrap tepi.
• Pemisahan strip: tiga kali pemisahan strip (dua kali sebelum ketegangan, sekali sebelum mundur).
• Stasiun penegang: balok berlubang saluran menjepit wol terasa untuk memberikan tegangan rekoil yang dapat disesuaikan.
• Rol pengodean deflektor: membelokkan arah strip sebelum menggulung kembali dan mengukur kecepatan jalur untuk mewujudkan sinkronisasi antara slitter dan recoiler

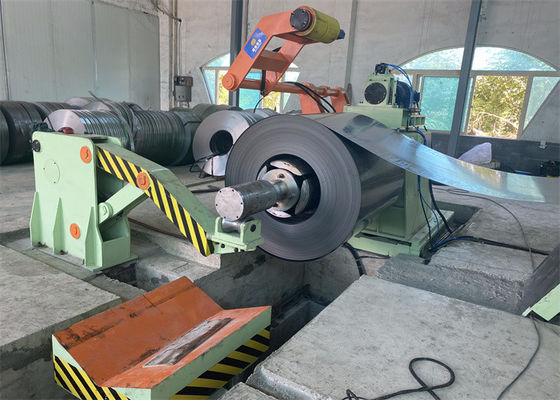

• Recoiler: mandrel mulus atau mandrel segmen normal tersedia, untuk menggulung strip agar di bawah strip tekan memisahkan.

Parameter

Gambar Tata Letak
