Penghematan Daya Produktivitas Tinggi Reversible cold rolling mill kompetitif di pabrik baja cold rolling, karena alasan:

1. Rasio pengurang roda gigi ganda: torsi dan tegangan yang lebih besar untuk gulungan kecepatan rendah lembaran yang lebih tebal, torsi dan tegangan yang lebih kecil untuk gulungan kecepatan tinggi lembaran tipis, dengan cara ini, motor penggerak dapat jauh lebih kecil dan konsumsi daya berkurang banyak.
2. Investasi pabrik meningkat pada gearbox pereduksi, tetapi penghematan daya dan trafo yang jauh lebih kecil sebagian besar mengimbangi biaya dan keuntungan untuk waktu yang lama.
3. Penggilingan gilingan lebih stabil dan tahan lama, karena beban pada gilingan selalu berada pada titik yang paling sesuai.
4. Jika motor AC dapat digunakan, penghematan daya dapat 10% lebih kecil dari motor DC.
5. Cold mill Produktivitas Tinggi Hemat Daya kami telah diuji di pabrik pelanggan, sangat sukses dan populer.

Di sini ambil 850 4Hi Reversible cold rolling mill untuk pengurangan lembaran baja tahan karat sebagai contoh:

Proses bergulir:

Uncoiler pembayaran hidrolik → mobil pemuatan koil → recoiler mandrel padat → rolling mill 4hi (termasuk pelat tekan masuk dan keluar) - recoiler mandrel padat (kontrol listrik, sistem AGC, hidrolik, sistem minyak tipis)

Konfigurasi

1. Sistem AGC hidrolik dikendalikan oleh komputer dua tahap.Ini tidak hanya memiliki fungsi gap roll konstan, gaya rolling konstan, pra-kontrol / pemantauan ketebalan, tetapi juga memiliki tegangan AGC.
2. Rolling mill utama dan coiler kiri dan kanan digerakkan oleh satu set lengkap motor arus searah yang dikendalikan secara elektronik dari Siemens.(Struktur yang dipasang campuran), catu daya SCR
3. Rolling mill memiliki sistem tekanan hidraulik, sistem regulasi pemompaan hidraulik, sistem regulasi dorong samping, roll pembengkokan positif dan negatif dari roll perantara, sistem pelumasan proses dan sistem pelumasan peralatan
4. Coiler kiri dan kanan mengadopsi drum solid tegangan besar, kontrol digital tegangan
5. Interlocking proses produksi dan alarm kesalahan unit dikendalikan oleh pengontrol logika yang dapat diprogram (PLC) untuk mewujudkan otomatisasi proses produksi.
6. Rolling mill memiliki tekanan hidrolik penuh.Ini memiliki fungsi kontrol kontrol aliran kedua langkah penuh, kontrol penyesuaian deviasi, kontrol preloading otomatis, AGC pra-kontrol ketebalan, AGC pemantauan ketebalan, AGC tegangan / kecepatan, kontrol kompensasi AGC akselerasi dan deselerasi, kompensasi eksentrisitas gulungan, dan database proses rolling , tampilan data dan kontrol operasi, fungsi pelacakan kualitas produk, perekaman otomatis data bergulir berkecepatan tinggi, pembuatan laporan otomatis, alarm dan perekaman kesalahan.Perekaman dan fungsi manajemen proses lainnya.
7. Deteksi, tampilan dan sistem alarm kesalahan dari parameter proses dan parameter peralatan utama
8. Sistem pendingin emulsi dan sistem filtrasi presisi digunakan untuk pelumasan proses.
9. Sistem perlindungan keselamatan seperti perlindungan beban berlebih, perlindungan kerusakan strip, dan parkir darurat dipasang di rolling mills.
10. Roda gigi herringbone muka gigi keras (akurasi tingkat 5) digunakan untuk gulungan kiri dan kanan dan mesin utama.SKF, FAG, TIMKEN digunakan untuk bantalan poros kecepatan tinggi dan Pabrik Bantalan Harbin/Wafangdian/Luoyang digunakan untuk bantalan poros kecepatan rendah.
11. Unit mengadopsi kontrol komputer dua tahap untuk mewujudkan kontrol proses produksi unit.Unit tersebut memiliki perhitungan rolling schedule, distribusi pass, regulasi dan optimalisasi parameter.Parameter proses waktu nyata dan deteksi kunci, tampilan, dan alarm
12. Penyesuaian Cepat Ketinggian Jalur Bergulir dengan Baji dan Langkah Miring
13. Pergantian roll cepat dari roll tengah roll kerja (sekitar 8 menit)
14.
15. Unit ini mengadopsi velocimeter laser yang diimpor untuk mewujudkan kontrol aliran kedua dan meningkatkan laju produk jadi, sembari mempertahankan encoder untuk mengukur kecepatan
16. Ketegangan unit diukur secara langsung dengan tensiometer impor, kontrol loop tertutup, dan tampilan digital
17. Komponen utama sistem AGC bertekanan tinggi, sistem bending roll dan sistem side roll mengadopsi produk impor;komponen sistem hidrolik tekanan rendah mengadopsi produk terkenal yang diproduksi oleh teknologi impor dalam negeri.
18. Ketebalan unit diukur dengan pengukur ketebalan sinar-X buatan China, pembuat enkodenya adalah P+F dari Jerman, dan sakelar kedekatan dibuat oleh SICK dari Jerman.
19. Gulungan kerja diposisikan secara radial oleh penyangga gulungan samping, yang meningkatkan kekakuan dan mencegah pembengkokan samping.Axis diposisikan oleh pintu penopang ujung dan dikendalikan oleh silinder, yang nyaman untuk penggantian gulungan on-line dari pass produk jadi dan memenuhi persyaratan gulungan baja tahan karat.
20. Pelumasan oli-udara untuk bantalan pendukung bantalan rol

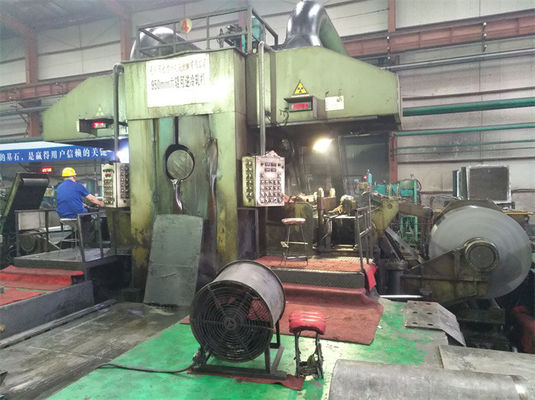

850 4Hi High Hydraulic AGC Reversing Cold Rolling Mill.
