Garis Menggorok Kecepatan Super Presisi Super untuk lembaran Baja Karbon Menengah Tarik Tinggi

Garis Menggorok Kecepatan Super Presisi Super untuk lembaran Baja Karbon Menengah Tarik Tinggi
Super Precision Super Speed Slitting Line for High Tensile Medium Carbon Steel sheet
Garis Menggorok Kecepatan Super Presisi Super untuk lembaran Baja Karbon Menengah Tarik Tinggi Garis Menggorok Kecepatan Super Presisi Super untuk lembaran Baja Karbon Menengah Tarik Tinggi Garis Menggorok Kecepatan Super Presisi Super untuk lembaran Baja Karbon Menengah Tarik Tinggi Garis Menggorok Kecepatan Super Presisi Super untuk lembaran Baja Karbon Menengah Tarik Tinggi

Gambar besar :  Garis Menggorok Kecepatan Super Presisi Super untuk lembaran Baja Karbon Menengah Tarik Tinggi

Detail produk:
Tempat asal: Wuxi, Cina
Nama merek: Jinye
Sertifikasi: ISO, CE
Nomor model: 0,15-2,0x1000
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1set
Kemasan rincian: Mesin telanjang, suku cadang dalam kotak
Waktu pengiriman: 120 -180 hari
Syarat-syarat pembayaran: L/C, T/T
Menyediakan kemampuan: 3 set per bulan
Kontak

Garis Menggorok Kecepatan Super Presisi Super untuk lembaran Baja Karbon Menengah Tarik Tinggi

Deskripsi
Nama produk: Garis Menggorok Kecepatan Super Presisi Super untuk lembaran Baja Karbon Menengah Tarik Tinggi Bahan lembaran: baja karbon tinggi sedang dengan kekuatan tarik tinggi
lebar lembaran: 200-1000mm Ketebalan lembaran: 0,15-2,0mm
Strip bayi: 6mm hingga 100mm jumlah pemotongan: maks 40 buah
Kecepatan menggorok: 200 m/mnt Berat kumparan: 10T, 15T
Diameter mundur: 300mm, 400mm, 508mm Pintu putar pelepasan: Tersedia
Memo berliku: tipe vertikal online
Menyoroti:

jalur pemotong lembaran baja karbon menengah

,

garis pemotongan tegangan tinggi

,

Super Speed Precision Sliting Line

Super Precision Super Speed Slitting Line untuk High Tensile Medium Carbon Steel sheet



Pengantar



Jalur pemotong adalah untuk memotong dan memutar kembali baja karbon tinggi menengah, baja tahan karat 304,321, 316 & 200, baja listrik, dll.

Menggunakan AC VVF drive, kontrol PLC untuk menjaga seluruh jalur dalam sinkronisasi. operasi Mudah, presisi tinggi, kualitas tinggi memotong dan mundur, tegangan stabil.Kecepatan pemotongan dapat mencapai 200m/menit, presisi pemotongan dalam lebar 0,05mm, jumlah pemotongan dapat sampai maksimal 40 strip, ketebalan strip minimum di bawah 10mm menggunakan alat pemotongan khusus.

  • Slitter arbor: tempa baja paduan, tempering seluruh, permukaan frekuensi tinggi mengeras, penggilingan, lapisan krom keras, polishing halus

  • φ408, Ф508mm bundar mandrel
  • Poros utama 40Cr tempa, melalui tempering, penggilingan halus dan penggilingan
  • Gear 42CrMo menempa, tempering, frekuensi tinggi gigi pengerasan, gigi menggiling
  • Plat segmen camber adalah baja paduan karbon menengah, tempering, pemesinan halus, pemadam permukaan, lapisan krom keras
  • Slider curug internal QT600-3, mennormalkan QT600-3,
  • Blok pers pegangan: 42CrMo penempaan, pemesinan halus, pemadam
  • Pencet pisau pemisah permukaan lapisan krom keras
  • Gearbox adalah baja berkualitas baik pengelasan perakitan, penggilingan perawatan, halus penggilingan, halus poring.





Komposisi:

  • Koil persiapan pelana
  • Penggulung kertas
  • mobil pengisian kumparan
  • uncoiler dengan overarm press roller
  • 2+3 gulung pinch dan leveler dengan shear
  • loop pertama
  • Panduan sisi
  • Pengiris cakram
  • meja panduan
  • pengering sampah vertikal
  • Tabel transmisi
  • lingkaran kedua
  • stasiun tegangan dengan strip separator dan geser
  • recoiler dengan separator pers
  • Koil pengungkapan mobil
  • Penghapus kertas
  • sistem hidraulik
  • sistem pneumatik
  • sistem pelumasan
  • Sistem kontrol listrik



Parameter:

Bahan Masuk Strip selesai Spesifikasi Mesin

l bahan dari kumparan baja input:

l baja karbon menengah tinggi, baja tahan karat 304,321, 316 & 200, baja listrik,

l Kekuatan tarik:σb≤900MPa;

l Kekuatan output:σs≤650MPa

l Ketebalan lembaran:0.15 ∼2.0mm

l Lebar lembar: 300 ‰ 1000 mm

l Diameter dalaman kumparan: φ408mm ((besar menjadi φ508mm)

l Diameter luar kumparan: φ2000mm ((Max)

l Berat kumparan max:15T


  • Koil Diameter dalam:φ408-508mm
  • Diameter luar kumparan: Φ2000mm
  • Berat kumparan:15T ((Max)
  • Ketebalan strip akhir minimal:6mm
  • Toleransi lebar celah: ≤ 0.05
  • Max Burrs: ≤ 0.05
  • Penyimpangan lapisan penggulung: ≤ 1.5
  • Permukaan: datar, tanpa cacat seperti flanging, kerongkongan, dll.
  • Jumlah pemotongan:
  • Tidak lebih dari 30 strip
  • Diameter dalaman kumparan 408mm, ketebalan 0,15-0,8mm lebar 6mm baby strips, rewind diameter luar tidak lebih dari 900mm

Kecepatan jalur: 0-200m/menit

l Total daya: 300KW

Uncoiler: 30KW

Slitter:110KW

Scrap winder:AC4KW x 2

Recoiler:132KW

Stasiun hidraulik:7.5KW

Hidraulik untuk ketegangan:2.2KW

l Jenis pemotongan: pemotongan aktif

l Jenis retrol: retrol dari bawah

l Mode kontrol: PLC, layar sentuh, VVF drive

l Sistem hidraulik:

l Tekanan sistem 14Mpa, tekanan kerja 8-10Mpa

l Tekanan udara terkompresi:0.5 ∙ 0.7MPa.

l Ruang hunian: lebar 6m, panjang 20m

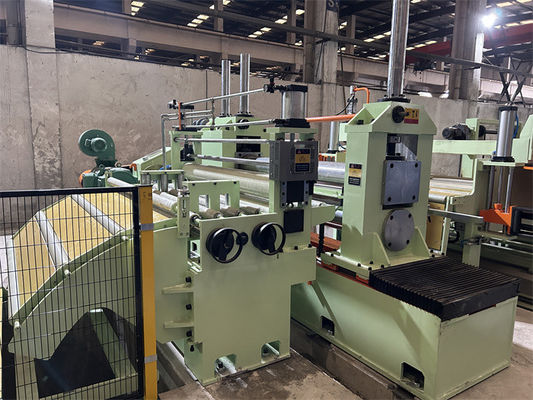

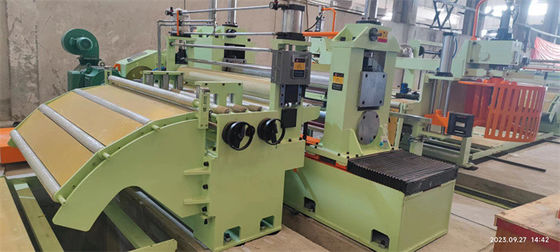

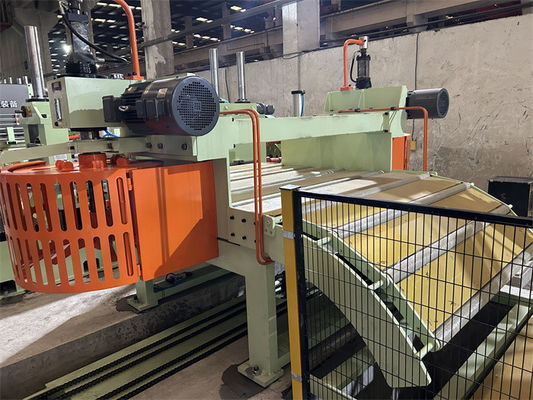

Garis Menggorok Kecepatan Super Presisi Super untuk lembaran Baja Karbon Menengah Tarik Tinggi 0Garis Menggorok Kecepatan Super Presisi Super untuk lembaran Baja Karbon Menengah Tarik Tinggi 1Garis Menggorok Kecepatan Super Presisi Super untuk lembaran Baja Karbon Menengah Tarik Tinggi 2
