Mesin Cold Rolling Mill Otomatis Reversibel Presisi Tinggi Untuk Strip Logam
Penggilingan Dingin Reversibel Otomatis berbeda dari penggilingan penggilingan kontinu tandem, strip logam maju atau mundur berjalan melalui rolling mill untuk mengurangi ketebalan strip dengan jumlah lintasan bergulir, lintasan bolak-balik dapat mencapai 5 atau 6 hingga ketebalan logam mencapai hingga selesai mengukur.
Cold rolling mill reversibel adalahcocok untuk
- 1) presisi tinggi strip logam tipis bergulir
- 2) Produksi tahunan produk logam canai dingin tidak terlalu dibutuhkan.
Fiturdari rolling mill reversibel:
- Bahan strip koil logam dapat berupa baja karbon, baja tahan karat, tembaga, perunggu, aluminium, nikel, perak, paduan titanium, dll.
- Rolling mill reversibel dapat 2 tinggi, 4 tinggi, 6 tinggi, 8 tinggi, 12 tinggi, 18hi, 20 tinggi
- Pengerolan dingin yang dapat dibalik membutuhkan penggulungan bolak-balik dalam status yang stabil, seragam dan tepat, ketepatan pembuatan rolling mill harus baik.
- Kontrol pengurangan ketebalan dari pabrik reversibel dapat berupa sekrup mekanik atau sekrup AGC hidrolik, yang dibutuhkan oleh aplikasi, kecepatan dan presisi logam canai dingin
- Dua coiler duduk di setiap sisi rolling mill yang dapat dibalik sambil mengurangi ketebalan strip kumparan logam, untuk memberikan ketegangan melingkar dan menggulung strip logam.
- Motor penggerak pabrik reversibel memutar FWD atau REV, dikontrol secara otomatis oleh pengontrol motor dan PLC

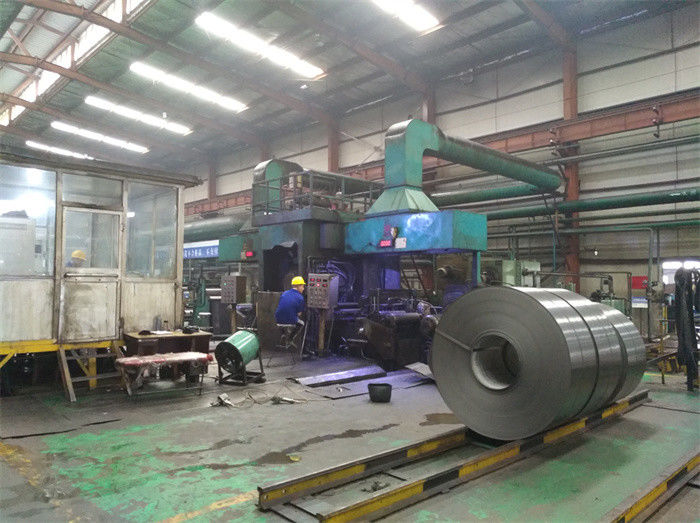

700 empat roller (4 tinggi) cold rolling mill reversibel.
| bahan baja |
baja karbon normal canai panas, tanpa pengawetan atau penembakan, koil canai dingin anil (CRCA)
|
| Strip koil masuk |
450-600mm x 2-3mm |
| Kumparan masuk |
ID 508mm, OD 1800mm, 10T |
| Strip kumparan SS selesai digulung dingin |
450-600 x 0,60-1,5mm |
| Membalikkan parameter rolling mill |
| Kecepatan pabrik bergulir |
Maks 200m/mnt, |
| Kekuatan bergulir |
Maks 6500KN |
| Ketegangan mundur |
Hingga 80KN |
| Spesifikasi rol kerja. |
Ф190 x 700mm |
| Spesifikasi rol cadangan. |
Ф600 x 680mm |
| Tenaga motor utama |
700KW |
| Mundurkan tenaga motor |
350KW |
| Kontrol listrik |
Sekrup Mekanik di Jog, Driver Siemens RA80 DC, PLC, sistem Pengukur Ketebalan Sinar-X |
| Kondisi cair |
Pelumasan oli tipis untuk kotak roda gigi, gemuk untuk kursi bantalan, stasiun hidrolik, sistem pendingin proses bergulir |
| Penggantian rol otomatis |
Motor hidrolik dan penggerak silinder, untuk mewujudkan penggantian rol otomatis |
Proses kerja:

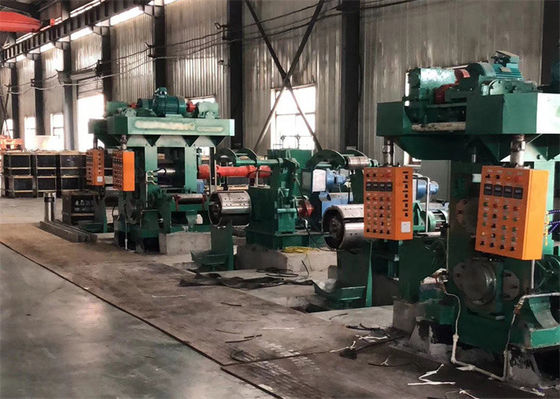

10T Uncoiler, pinch feeder dan 5 roller pelurus, 1st Recoiler, 4 Hi Reversible Mill, 2nd Recoiler.
Konfigurasi:
Konfigurasi
1. Motor DC dikendalikan oleh driver DC digital seri 6RA80, seluruh lini dikendalikan oleh PLC Siemens.
2. Tekan sekrup mekanis dari rolling mill
3. Penyesuaian deviasi press-down
4. Perlindungan keselamatan seperti perlindungan beban berlebih, penghentian darurat dalam sistem kontrol listrik.
5. Pengaturan tegangan melingkar otomatis dan kontrol tegangan konstan otomatis.
6. Gerakkan rol kerja, sambungan universal sebagai kopling
7. Pelumasan gemuk kering untuk dudukan bantalan rol, sambungan tekan ke bawah dan sambungan universal
8. Kontrol PLC otomatis untuk seluruh proses seperti interlink proses rolling dan alarm kesalahan.
9. Rolling mill memiliki fungsi: pra-pengaturan parameter proses rolling, inspeksi, tampilan dan alarm parameter pemrosesan dan parameter kritis mesin.
10.Dua recoiler dan pabrik 4hi mewujudkan rolling Reversible
