Aluminium Coil Al foil longitudinal Slitting Line Machine 0,15 -1,5 x 1600

Aluminium Coil Al foil longitudinal Slitting Line Machine 0,15 -1,5 x 1600


Aluminium coil aluminium foil longitudinal cutting machine dirancang khusus untuk proses uncoiling, longitudinal cutting, dan winding dari aluminium coils,terutama pemotongan koil aluminium O-state (Al2Q3)Bahan aluminium ringan, tipis, dan lembut, dengan persyaratan yang sangat tinggi untuk akurasi pemotongan dan akurasi gulungan.yang mencerminkan tingkat presisi pembuatan peralatan

Seluruh jalur pemotongan termasuk platform penyimpanan, uncoiler mobile, lubang penyimpanan depan, panduan sisi mobile, mesin disc slitter (pembotong ganda tersedia), mesin penggulungan tepi offline,Tidak.. 2 penyimpanan loop, pra pemisahan, stasiun ketegangan (plak + dua jenis roll), mesin penggunting belakang, roller deflektor pengukuran, perangkat pemisahan pers, recoiler, dan mobil pengungsian.Di antaranya, tingkat desain struktural dan konfigurasi dari setiap bagian harus mencapai tingkat presisi tinggi untuk mencapai persyaratan pemotongan dan penggulung presisi kecepatan tinggi

Fitur peralatan:

1Garis pemotong ini sepenuhnya mempertimbangkan perlindungan permukaan lembaran logam: blok berbentuk kipas dari drum uncoiler mengadopsi tumpang tindih bergerigi,rol pers dan rol transisi keduanya adalah rol karet yang dibungkus, dan recoiler adalah lilitan lancar.

2Jembatan penyeberangan loop masuk adalah jenis angkat, termasuk perangkat makan berbentuk busur, dan deteksi ultrasonik mencapai penyimpanan material yang cukup dan fleksibel.

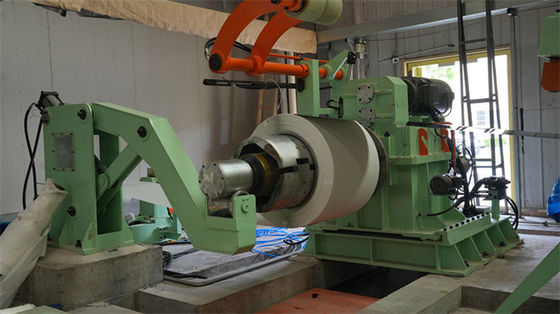

3. Ekspansi dan kontraksi hidraulik dari mandrel uncoiler, pusat otomatis, pengereman pneumatik, dan pakan aktif ke dalam penyimpanan loop.

4Stasiun panduan sisi yang bergerak mencakup mesin penerima bahan, penjepit, dan pemotong yang tidak hanya dapat menghubungkan kepala uncoiling untuk mencapai bahan makan ke disc cutter,tapi juga memenuhi aktif makan ke dalam lubang penyimpanan.

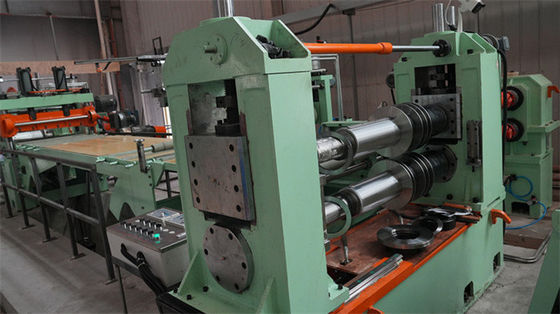

5Slitter: pisau disk, pemotongan paralel poros bilah atas dan bawah, servo menekan poros bilah atas dengan pengangkat sekrup bola, penguasa elektronik yang mengontrol akurasi angkat,anti gerakan aksial dan perangkat penghapusan clearance angkat yang memastikan akurasi, dengan gerakan aksial poros bilah dalam 0,005mm.

6. Offline tepi scrap penggulung mesin: tepi scrap secara bebas jatuh ke dalam lubang dan ditarik keluar dari lubang untuk mengumpulkan ke dalam gulungan.Ada piring tekanan felt pada meja panduan transisi untuk mencegah ekor dari jatuh ke loop.

7Mekanisme pemisahan strip: Susun posisi strip yang memisahkan potongan disk sesuai dengan ukuran strip, dan pastikan strip dipisahkan dengan rapi melalui tiga kali pemisahan.

8Tabel ketegangan, selain ketegangan pelat, dilengkapi dengan ketegangan roller ganda, ketegangan kontrol servo, ketegangan stabil dan disesuaikan dengan akurasi tinggi.

9Rol pengukur kecepatan defleksi: Diameter roller relatif besar, dan ia mengalami pengukuran kecepatan dan berputar strip untuk beradaptasi dengan sudut liking dan persyaratan regulasi kecepatan.

10Mekanisme pemisahan tekan: Kolom panduan hidrolik langsung menekan ke bawah, dan tekanan seragam secara pasif meningkat, memastikan pemisahan strip yang rapi dan andal.

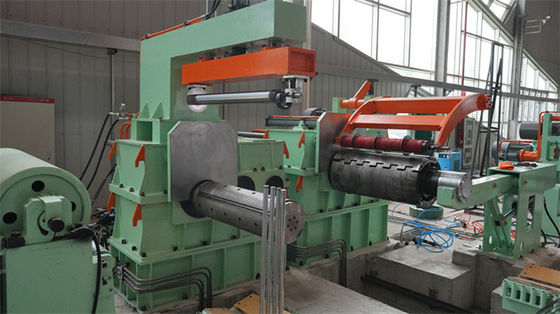

11. Recoiler mandrel tanpa jahitan: gendang tanpa jahitan rahang ganda, blok ekspansi internal adalah lengan terintegrasi, dengan kekakuan yang baik dan akurasi tinggi; Kontrol ketegangan konstan frekuensi variabel.

Komposisi dan Parameter:
