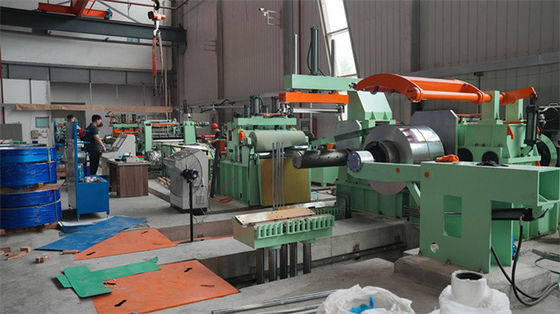

Precision Steel Coil Slitter Slitting Line Machine untuk memotong stainless steel 2 x 850
Kami mendesain dan membuat 0,2-2 x 850 kapasitas stainless steel coil cutting line untuk pelanggan dengan karakter di bawah ini:
1. Cantilever uncoiler dengan tegangan belakang
2. mencubit deflektor roll dan potong gunting
3. Dua lubang loop sebelum dan setelah slitter
4. Laminasi film sebelum slitter
5. vertikal scrap winder online
6. Piring tegangan dan pemisah
7 Pengendali mundur mandrel ganda
Dalam satu jalur pemotong baja, mesin uncoiler, mesin slitter dan mesin recoiler adalah unit inti.
- Mesin uncoiler: memuat kumparan baja ke mandrel uncoiler, membuka kepala kumparan dan membuka kumparan dalam proses pemotongan.

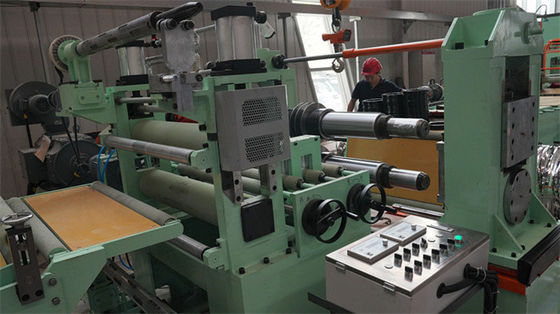

- Mesin Slitter: Arbor ganda untuk memakai pisau putar melingkar untuk memotong strip baja longitudinal, motor dan gearbox menggerakkan dua arbor,penekanan ke bawah arbor atas diatur oleh motor dan worm gear.
Alat pemotong termasuk pisau melingkar, spacer baja antara pisau dan bantal untuk memandu jalur celah langsung keluar dari pemotong.
Keakuratan slitter sangat penting, dua arbor harus sejajar, pisau dan spacers harus tepat.
Pisau berganti: operasi terbuka sisi slitter berdiri, menginstal alat pada dua arbor.Two kepala slitter atau arbor menara berputar membiarkan alat instalasi offline dan menghemat waktu kosong.
- Mesin recoiler: memutar kembali strip celah pada mandrel recoiler, termasuk pemisah pers, mandrel ekspansi, motor penggerak dan gearbox transmisi, lengan pendukung, pusher.
Untuk penggulung lembaran tipis, mandrel recoil tidak berurutan, untuk melindungi strip baja di dalam lapisan.
Strip baja rewound rapi dalam lapisan dan tepi, teleskop dalam 0.5mm
Mesin pemotong lembaran tipis membutuhkan kecepatan tinggi pemotongan 120m / min, 150m / min, 200m / min, sehingga sekitar setengah jam dapat memotong satu kumparan, ditambah
mekanisme yang efektif diatur untuk memperpendek waktu turun, waktu loading, threading dan unloading dapat selesai dalam waktu 10 menit, setiap 8 jam dapat memotong 10 coils (10 coils x 15T = 150T).
Parameter:
| Garis pemotong 0,25 -2,0 X 850 200mpm |
Parameter |
| Koil baja yang akan datang |
ID508mm, 610mm, OD1800mm, bobot 15T |
| Koil bayi yang sudah jadi |
ID508mm, OD1800mm, bobot 15T maksimum |
| Lebar kumparan induk |
300-850 mm |
| Lebar baby coil |
20mm -600mm |
| Jumlah pemotongan |
1mm x 30 slot; 2mm x 15 slot |
| Motor utama |
Slitter 110KW + Recoiler 132KW |
| Pisau pemotong |
ID205 x OD320 x 10/15mm SKD11 HRC58-61 |
| Tulang penggulungan |
Mandrel tanpa jahitan |
| Opsional |
Mesin pemotong cepat, turnikel pengungkapan |
| Kecepatan pemotongan |
0-100-200mpm diatur |
| Konfigurasi |
Siemens PLC, Inovance VFD, Katup Vitory |
| Keakuratan pemotongan |
Lebar celah ±0,1mm; Camber ±0,1mm/m; bur 5% dari ketebalan; punggung mundur <0,5mm |

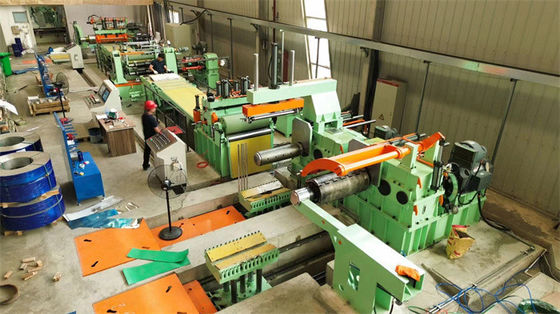

Tata letak:
