Tembaga Perunggu Strip Hot Cold Rolling Mills Ketebalan Dari 20mm Sampai 0,1mm

Tembaga Perunggu Kuningan Lembaran Strip Rolling Mills dingin

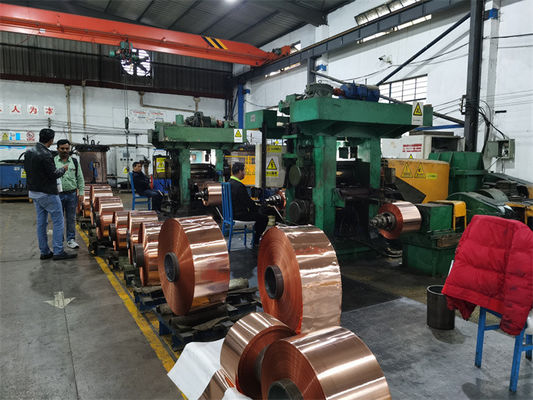

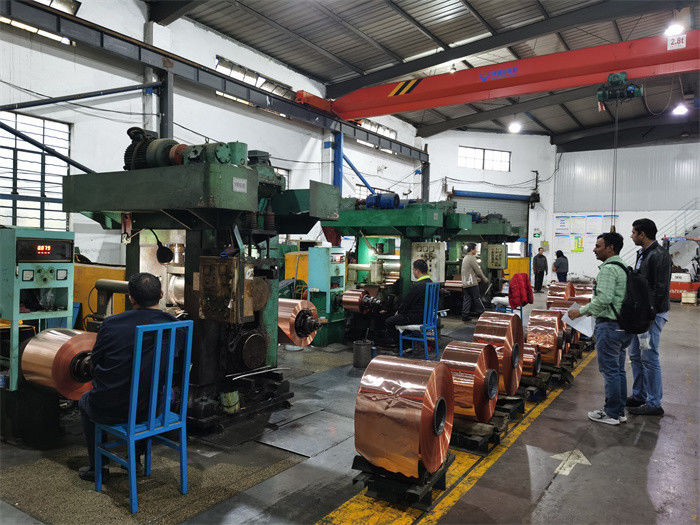

Strip tembaga (perunggu, kuningan)Proses Rolling:

• Dari penggulung panas dan penggulung dingin, penggulung panas dari billet sampai ketebalan sekitar 17mm oleh 2hi mill
• Perunggu cold rolling mill akan menjadi pertama kasar rolling mill untuk mendapatkan sekitar 3mm lembaran oleh 4hi kasar mill
• dari 3mm pergi ke sekitar 1mm ketebalan oleh 4hi reverse mill
• maka penggiling penggulung halus membuat strip tembaga dan bahkan foil tembaga oleh 4hi atau 6hi AGC hidrolik penggiling reversibel.

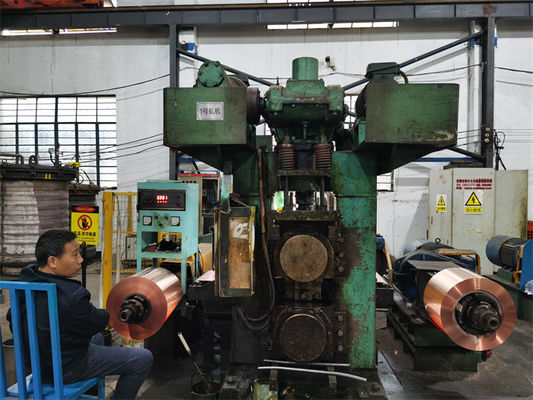

Perunggu strip Reversible Cold Rolling Mill dapat 4-Hi atau 6-Hi untuk mewujudkan rough rolling, fine rolling dan foil rolling strip tembaga.

Ambil 16mm input mengurangi ke bawah 1,5mm sebagai contoh:
16mm-10mm-7mm-5mm-4mm-3.6mm (menggiling)
4mm-2.4mm-1.7mm-1.5mm, total 8pass rolling

Spesifikasi 4Hi Hydraulic Reversible Cold Rolling Mill

Kelas strip koil:
Tembaga (C110/C120/C122/C144),
Kuning Kuning (C260/C268/C272),
Tembaga merah (C230/C220/C210)
Perunggu (C510/C511/C519/C521/C524).

Strip kumparan masukan: 12×16×250×400mm
Koil keluaran: 0,8×1,5×250×400mm

Pengurangan ketebalan per pass: Max 40%δ
Pengurangan ketebalan rata-rata per pass: 30%
Pengurangan total ketebalan per penggulung setelah penggilingan sekali:≤90-95%δ
Pengurangan ketebalan untuk penggilingan sementara: ~ 75%
Keakuratan kontrol tegangan: ≤5‰, presisi kontrol ketebalan: ≤土0.005mm

Koil tembaga:
Diameter luar maksimum:1200 mm
Diameter bagian dalam:koil bahan baku: 500mm ID mundur: 508 mm
Berat maksimum kumparan:3t

Kekuatan bergulir maksimum:2500 KN
Torsi bergulir: 30 KN.m
Kecepatan bergulir:max 200 m/menit
Kecepatan recoiling:max 220 m/min
Kekuatan mundur: 30 KN


Tembaga ((perunggu, kuningan) dan paduan tembaga Piring strip banyak digunakan di industri elektronik, mobil, listrik, peralatan rumah tangga, dll untuk membuat bagian seperti elemen listrik, pemegang lampu,tutup baterai, tombol, segel, baterai lithium-ion, dll.

Sistem penekan bawah AGC hidrolikUntuk menekan ketebalan tembaga hingga minimal 0,03 mm, reaksi presisi tinggi presisi tinggi dari sistem kontrol otomatis AGC hidrolik memainkan peran penting:

Terdiri dari 2 silinder hidrolik untuk menekan-turun, sistem hidrolik servo, sistem PLC, pengukur ketebalan, komputer industri, dll. PC juga menunjukkan driver parameter PLC untuk operasi dan penghematan.

Fungsi:

1 Tekan manual ke bawah atau naik

2 Kontrol posisi celah rol

3 Memantau kontrol tertutup

4 Kontrol tertutup pra-feedback

5 Kontrol lingkaran tertutup tekanan

6 Dua silinder hidrolik dalam sinkronisasi

7 Dua silinder hidrolik dalam kontrol kemiringan

8 Kontrol nol celah rol

9 Kontrol pengukuran kekakuan mill

10 Kontrol kompensasi nonlinear dari aliran Servo valve dan kontrol margin tekanan-turun dari tekanan-turun silinder hidrolik.

11 Akselerasi, kontrol kompensasi decelerasi,

12 Jurang rol dan ketebalan diatur secara manual

13 Kontrol perlindungan tekanan dan perbedaan tekanan.

14 Kontrol perlindungan overload dari overrun Roller celah perbedaan

15 Kontrol cepat terbuka/tutup
