Mesin Pembuat Pipa Baja ERW Dengan Pengelasan Frekuensi Tinggi Jahitan Lurus
Pipa las ERW dapat digunakan dalam perakitan struktural, transmisi cair, furnitur, bidang konstruksi.Pembentukan pipa dan perbaikan ukuran adalah unit inti dari garis pabrik pipa, dengan sambungan pipa kosong las frekuensi tinggi antara pembentukan dan ukuran.
Lini produksi pipa las kami dapat berjalan cepat dan lancar hingga 150m/mnt untuk pembuatan pipa kurang dari 2”(50mm), dan lebih dari 100m/mnt untuk pipa 2-4 inci(50-100mm).
Sementara itu, diameter pipa ERW akan menjadi besar, seperti pipa bulat 500mm (400x400 persegi), ini membutuhkan desain pembentukan dan ukuran pipa untuk menghemat rol, jika tidak, biaya alat rolling akan sangat tinggi.Rol pengatur mekanis otomatis untuk mengubah ukuran pipa sangat penting, karena cara manual menjadi terlalu sulit.
Ketika pelanggan terutama atau hanya membutuhkan pipa las persegi atau persegi panjang, kami mengadopsi teknologi pembentuk "langsung ke persegi", satu set rol pembentuk gabungan dapat membuat semua tabung persegi dan persegi panjang, nyaman, efisien dan ekonomis.
Selain membentuk dan mengukur unit, peralatan lain pada lini produksi pipa adalah uncoiler, shear and butt welder, accumulator, high frequency welder, flying saw, roll table dan auto packer.
Proses pembuatan pipa terus menerus: uncoiling, pemotongan dan pengelasan sambungan, akumulasi, (pembentukan pipa kosong, panduan jahitan, pengelasan induksi frekuensi tinggi, pemerasan jahitan, pengikisan gerinda, pemolesan, pendinginan, ukuran dan pelurusan kepala turks), potongan terbang, gulung kemasan meja.
Deskripsi peralatan penting di lini pabrik pipa ERW:
1.Uncoiler: mandrels ganda manual atau pneumatik 180 derajat untuk koil 2T
Ekspansi hidraulik mandrel ganda 180 derajat untuk koil 3,5T
Ekspansi hidrolik satu mandrel untuk 4-8T
Mandrel ganda hidrolik berlawanan satu sama lain selama 10-30T
2. Akumulator loop: akumulator sangkar untuk strip baja ≤3x150mm
Akumulator spiral horizontal untuk semua kasus akumulasi strip

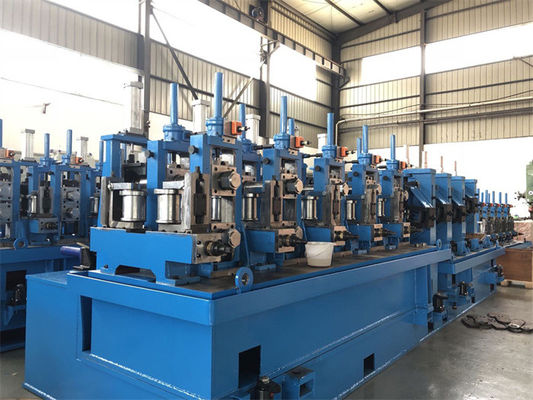

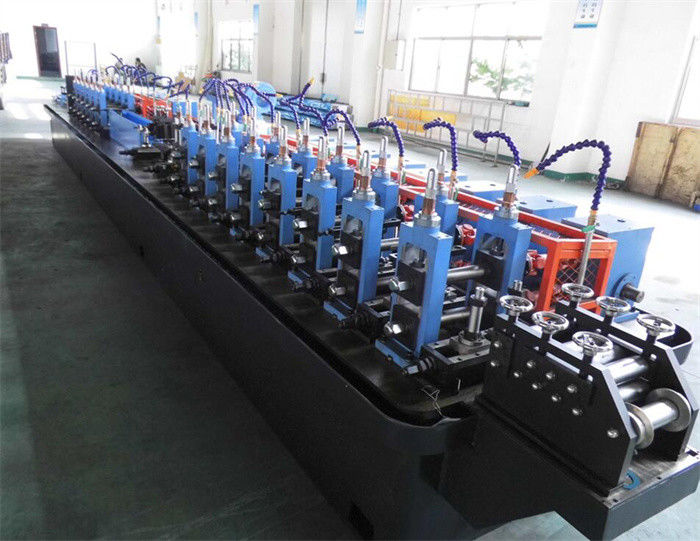

3. Mesin pembentuk dan ukuran pipa:
| Model |
Ukuran pipa |
Tukang las HF (KW) |
Tenaga motor (KW) |
Kecepatan (m/mnt) |
| Фmm x mm |
| HG16 |
Ф(7-20) x (0,2-0,5) |
60 |
22 |
80-140 |
| HG25 |
Ф(8-32)x(0,35-1,3) |
100 |
45 |
70-130 |
| HG32 |
Ф(15-50) x (0,6-2,0) |
150 |
110 |
60-120 |
| HG50 |
Ф(20-63)x(0,8-2,5) |
200 |
160 |
50-100 |
| HG63 |
Ф(20-76)x(0,8-3,0) |
250 |
200 |
30-90 |
| HG76 |
Ф(25-80) x (1.2-4.0) |
300 |
110x2 |
30-80 |
| HG89 |
Ф(32-102)x(1,5-4,5) |
300 |
132x2 |
30-80 |
| HG114 |
Ф(38-127) x (1,5-4,5) |
300 |
160x2 |
30-70 |
| HG125 |
Ф(50-165)x(2.0-5.0) |
400 |
185x2 |
20-60 |
| HG165 |
Ф(76-165)x(2.0-6.0) |
600 |
200x2 |
15-50 |
4.Fly cutting Saw: dalam aplikasi umum, gaya pemotongan gesekan panas gergaji terbang sudah cukup, beberapa tahun terakhir gergaji pemotongan dingin menjadi semakin populer karena ujung pipa yang dipotong halus tanpa gerinda.Kedua gergaji terbang adalah teknologi matang.
5. Pengosongan meja gulung dan pengepakan otomatis
Pelanggan dapat memilih: apakah setiap pipa berjalan di atas meja gulung dan kemudian jatuh ke dalam rangka pengumpul pipa, atau pipa berjalan dan pergi ke meja pengepakan di mana pipa secara otomatis dikemas ke dalam bundel segi enam.
Konfigurasi sistem kelistrikan pabrik pipa
- 1.Pembentukan dan ukuran pipa oleh motor DC yang dikendalikan oleh driver Parker DC
- 2. Peralatan las frekuensi tinggi dibuat di Baoding
- 3. Sistem kontrol gergaji terbang adalah Contor
- 4.Satu konsol operator untuk uncoiler dan akumulator
