Gauge tebal stainless steel dipotong ke panjang garis 2-16 X 2000 Double levelers dengan tepi trimming

Gauge tebal stainless steel dipotong ke panjang garis 2-16 X 2000 Double levelers dengan tepi trimming

Tebal Gauge Stainless Steel Cut To Length Line adalahpresisi tinggi tugas berat dipotong ke panjang, biayanya jauh lebih tinggi dari pemotongan normal ke panjang anggaran garis. 2-16mm ketebalan rentang membutuhkan dua leveler, berdiri bersebelahan, satu leveler untuk 2-6mm,yang lain untuk 4-16mm. Selain itu stainless steel sheet cutting line memiliki fungsi trimming tepi, lapisan film, charaters stacking otomatis, kami berpengalaman dalam tebal stainless steel sheet cut to length line,dapat memandu Anda untuk melihat jalur berjalan di pabrik pelanggan kami.

Baja tahan karat, seperti seri SUS200, SUS300, SUS400, dibandingkan dengan baja karbon normal Kekuatan yield ≤270Mpa Kekuatan tarik ≤465Mpa,Kekuatan lembaran stainless steel Kekuatan yield ≤500Mpa Kekuatan tarik ≤800Mpa


Komposisi dan Parameter:

SUS201, SUS304, SUS410Tunggu.Spesifikasi baja untuk referensi:


Karakter:


1.Uncoiler / Decoiler

berat dipotong ke panjang garis tangani bobot baja berat dari ukuran berat. uncoiler memiliki mandrel ganda dan dasar geser yang kuat.

Setiap mandrel memiliki tiga langkah, pembukaan dan penutupan dua mandrel oleh silinder hidrolik.

Mekanisme tegangan belakang dipasang di atas dasar uncoiler, untuk memastikan stabilitas uncoiling.

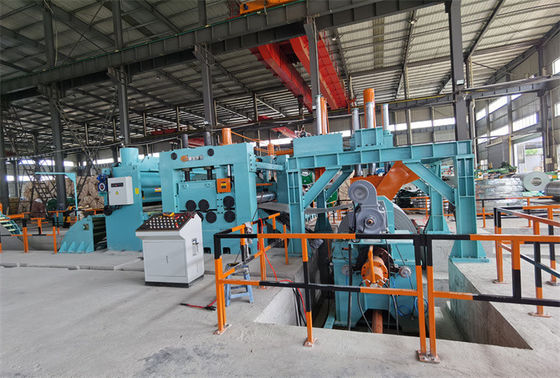

2. Portal frame coil head opener

Bingkai portal sangat kuat, dengan roller press snubber, roller meluruskan di atas bingkai.
tekanan hidraulik gulungan snubber di atas kumparan baja, dan sudut penekanannya diatur

Rol penghaluskan dapat meluncur ke depan ke belakang untuk melacak kepala strip dan meluruskannya.

Piring sekop yang dipasang pada preleveler mendukung kepala kumparan sementara meluruskan kepala kumparan roller press.

3. pertama 2 + 5 pra leveler

roller besar dan kuat,menghilangkan ketegangan internal dari kumparan baja, permukaan roller dikeraskan dan dilapisi krom

Untuk meringankan ketegangan lentur uncoiling ke keadaan santai.

4. trimming tepi: sebelum dan setelah area trimming satu lubang akumulasi yang tersedia, trimming tepi adalah dua lengan slitter disk kantilever terbuka dan dekat sesuai dengan lebar lembaran,dengan roller pers untuk menjaga lembaran utama tidak bergetar, kemudian dua rewinders serpihan tepi.

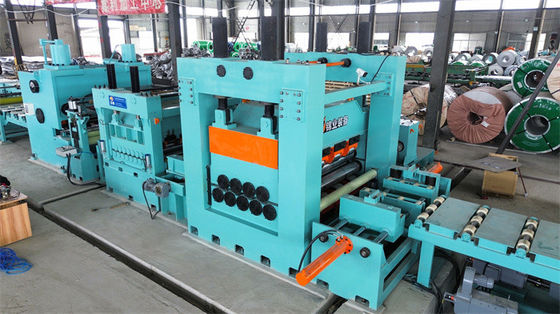

5. Heavy duty leveler ((Double leveler)

jumlah tugas berat leveler akan 13pcs, 11pcs atau 9pcs, diameter rol akan 180mm -230mm -300mm,
Celah dan sudut rol bagian atas dan rol bagian bawah dapat disesuaikan.

Tidak berhenti meratakan, leveler terus bekerja tanpa menekan pelat baja saat memotong sinkronisasi, ini baik untuk melindungi permukaan pelat baja tanpa meninggalkan tanda roller

Saat pemotongan berhenti, leveler dipegang dan dihentikan di bawah pengukuran encoder.

Leveler besar duduk sebelum leveler kecil, sesuai dengan ketebalan lembaran untuk memilih leveler yang tepat untuk output lembaran flatness terbaik.

6Pemotong hidraulik

Shear: frame yang kuat, stasiun hidrolik yang kuat untuk shear, jenis pendulum shear, berhenti memotong di bawah pengukuran encoder.

7. Pemasang otomatis

Lempar bom menumpuk, menerima setiap lembar pada lengan roller, membuka kedua lengan untuk melepaskan lembar jatuh di atas meja angkat.

Meja roll mengirimkan lembaran yang ditumpuk ke luar untuk dikemas.

8Kontrol otomatis, seluruh proses berada di bawah kontrol PLC dalam mode otomatis.
