Garis Potong Servo Koil Baja Tahan Karat

Garis Potong Servo Koil Baja Tahan Karat
Stainless Steel Coils Servo Cut To Length Line
Garis Potong Servo Koil Baja Tahan Karat Garis Potong Servo Koil Baja Tahan Karat Garis Potong Servo Koil Baja Tahan Karat Garis Potong Servo Koil Baja Tahan Karat

Gambar besar :  Garis Potong Servo Koil Baja Tahan Karat

Detail produk:
Tempat asal: Wuxi, Cina
Nama merek: Jinye
Sertifikasi: ISO9001
Nomor model: JY(0,3-3) x 1600
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1set
Kemasan rincian: 4x40HC
Waktu pengiriman: 120-180 hari
Syarat-syarat pembayaran: L/C, T/T
Menyediakan kemampuan: 15 Set per tahun
Kontak

Garis Potong Servo Koil Baja Tahan Karat

Deskripsi
Nama: Servo Presisi Tinggi Dipotong Menjadi Garis Panjang Bahan: Baja tahan karat 304, 316L
Ketebalan lembaran: 0.3-3mm Lebar lembar: 300-1600mm
Panjang lembar: 500-4000mm Kecepatan Pemotongan: 30 pcs/menit x 2m
ID koil: 508mm, 610mm Berat kumparan: 20t
Toleransi panjang: +/- 0,5 mm /m Kebosanan: 1mm/m2
Penumpuk: ganda Pemotongan: Pengumpanan servo dan Potong
Leveler: 6 Tinggi 21 rolls Uncoiler: satu mandrel
Menyoroti:

sus memotong ke mesin garis panjang

,

Servo memotong ke panjang mesin garis

,

High Precision Cut to Length Mesin

Garis Potong Panjang Servo Presisi Tinggi untuk Koil Baja Tahan Karat dengan Pemangkasan Tepi



Garis potong panjang servo adalah lini produksi pemotongan koil baja menjadi panjang setelah dibuka dan diratakan, terdiri dari uncoiler, leveler, pengumpan panjang NC, geser servo kecepatan tinggi, penumpuk ganda, dll.



Karakteristik

  • Proses membuka, meratakan, memotong, menumpuk dilakukan secara otomatis tanpa tegangan regang pada lembaran.
  • Sistem kontrol adalah kontrol servo PLC dan layar sentuh HMI, operator memasukkan panjang dan kuantitas potongan, mengatur kecepatan pengumpanan, pertukaran otomatis dan manual, panjang pengumpanan, potongan pengumpanan, mulai otomatis, berhenti otomatis, jeda, reset penghitung, maju, mundur, geser ke atas, geser ke bawah, alarm abnormal, dll.
  • Perlindungan permukaan lembaran sangat diperhatikan pada garis potong panjang, seperti pelapisan krom keras, rol berlapis karet PU, lengan penerima PU, dll.
  • Mesin Geser Servo: Motor servo mengontrol aksi geser, kebisingan rendah, dan lebih sedikit perpipaan. Servo menyesuaikan celah bilah dengan fungsi memori dapat mewujudkan penyesuaian celah bilah yang cepat. Gunting dapat bertindak sendiri untuk memenuhi pemeriksaan panjang secara online
  • Penumpuk: Posisi pelat penyekat dalam kontrol servo: operator mengatur panjang dan lebar lembaran pada layar sentuh, menekan tombol, posisinya secara otomatis disesuaikan, sementara itu dapat disesuaikan dengan halus. Meja gunting turun secara otomatis dalam sensor fotolistrik atau mode ketebalan, dapat beralih antara dua mode untuk tumpukan dukungan palet kayu atau rangka baja. Sensor fotolistrik korelasi untuk lengan penerima dapat menghindari tindakan lengan yang salah yang disebabkan oleh kertas laminasi atau film pada lembaran.

Komposisi

Tidak. Komposisi Kuantitas
1 Pelana persiapan koil 2 pasang
2 Mobil pemuatan koil 1 set
4 Uncoiler+Rol penahan koil + penggulung kertas 1 set
5 Leveler 6hi + pembersih rol kerja 1 set
6 Lingkaran rol kaskade1 1 set
7 Panduan samping 1 set
8 Pengumpan Servo NC 1 Set
9 Laminator film/kertas elektrostatik sisi ganda 1 Set
10 Geser servo 1 set
11 Sabuk konveyor + mobil lembaran limbah 1 set
11 Penumpuk ganda 1 set
12 Meja rol keluaran ganda 1 set
13 Sistem hidrolik 1 set
14 Sistem pneumatik 1 set
15 Sistem kontrol listrik 1 set



Parameter

Garis potong panjang servo 0.3-3 x 1600

Kinerja mesin:

Tidak. Item Parameter
1 Panjang pemotongan

Penumpuk1, 300-3000mm/

penumpuk2, 400-6000mm


2 Toleransi panjang pemotongan L=2m≤±0.3mm(2.0mm)
3 Toleransi panjang diagonal L=2m≤±0.5mm(2.0mm)
4 Presisi perataan ≤±1.2mm/m2

5 Tinggi penumpukan Sertakan kayu bantalan 700mm, maks 5T.
6 Bulu pemotongan Ketebalan ≤1 . 0mm , ≤0 . 03mm
Di atas 1 . 0mm , burr ≤ 3% dari ketebalan
7 Presisi penumpukan Penyimpangan antar lapisan: ≤1.0mm dalam lebar, ≤1.5mm dalam panjang
Penyimpangan dalam tinggi penumpukan ＜3mm untuk tinggi 500mm
8 Kecepatan pemotongan 0-60m/menit
Panjang lembaran(mm) waktu pemotongan(pcs/menit)
1000mm 50pcs
2000mm 30pcs
3000mm 20pcs
4000mm 15pcs
6000mm 10pcs
9 Total daya sekitar 240KW

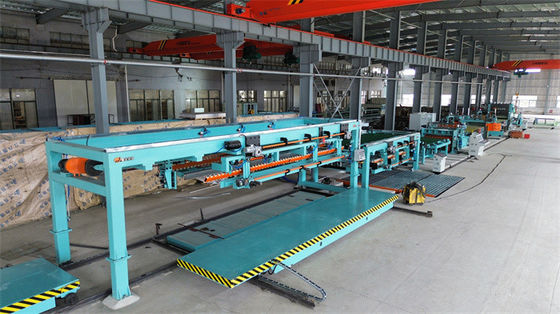

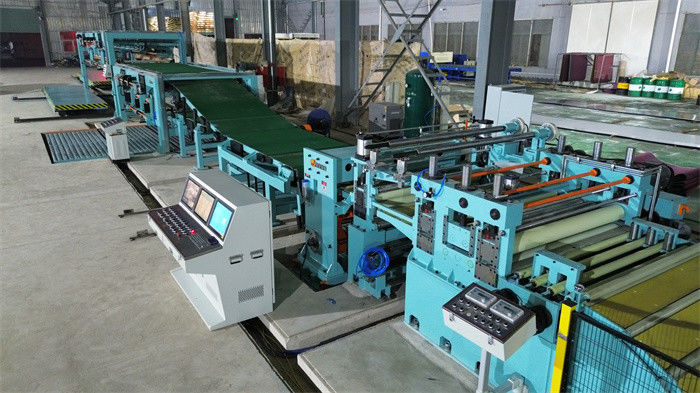

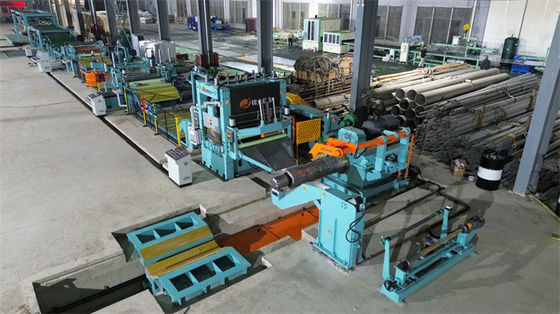

Garis Potong Servo Koil Baja Tahan Karat 0Garis Potong Servo Koil Baja Tahan Karat 1Garis Potong Servo Koil Baja Tahan Karat 2Garis Potong Servo Koil Baja Tahan Karat 3
