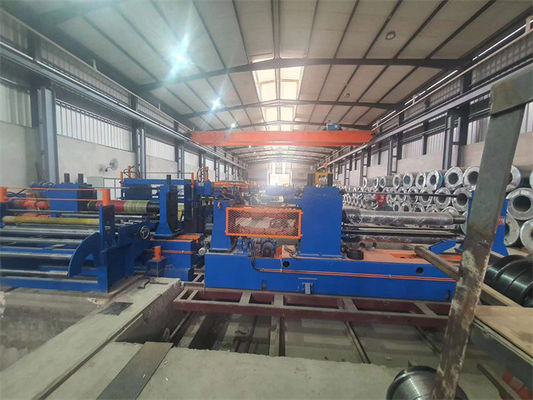

Coil To Coil Metal Slitting Line CR Carbon Steel Sheet Slitting Line Kepala Slitter Ganda

Coil to Coil Steel Slitting Recoiling Line Untuk Lembar Baja Karbon CR (Kepala Slitter Ganda)

Hot rolled HR coil baja karbon adalah rentang yang lebih tebal dari lembaran baja yang dibuat dari rolling mill panas. Cold rolled Steel coil adalah lembaran yang lebih tipis yang dibuat dari cold rolling, rentang ketebalan biasanya di bawah 2mm,minimum sekitar 0.2mm, proses pemotongan adalah presisi tinggi kecepatan tinggi dan dengan demikian produktif.

Kami memberikan berbagai pilihan konfigurasi untuk pelanggan untuk memilih, pelanggan memberitahu mereka rencana produksi

• Dimensi kumparan induk yang masuk
• spesifikasi baby coil selesai
• Produksi tahunan
• Precision Slit

Kemudian kami menghitung kecepatan pemotongan, presisi pemotongan dan otomatisasi.

.

Komposisi dan Parameter:

1)Coil persiapan pelana, beban 20T

2) Uncoiler Mandrel tunggal (mandrel 508mm, dengan roller press 7,5KW)

3)Pengaturan pelurus dan sekop kepala kumparan (hidraulik)

4) double pinch rolls & 5-roller leveler dan coil head shear (30KW AC, 160mm rolls)

5) Akumulator lubang 1 (panjang 3m, kedalaman 3m, lebar 2,0m)

6)Pandhuan sisi sebelum slitter (jarak 300-1600mm yang dapat disesuaikan)

7)Slitter ((kepala ganda pertukaran cepat opsional), 220mm arbor, 110KW DC

8) edge scrap reeler ((berlokasi di bawah tabel transmisi) 4KW frekuensi variabel

9) akumulator lubang 2 (3m panjang, 5m kedalaman, 1,6m lebar)

10) Pre-separator & Tensioner, Deflector Roller (tensi wol felt)

11)Recoiler dengan sekrup separator press bracket 508mm mandrel tanpa jahitan

12) Mobil Pengisian Koil, beban 20T

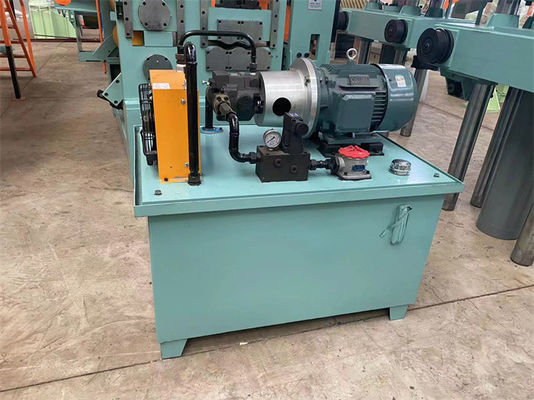

13)Sistem hidraulik, sistem pneumatik (pompa piston variabel 7,5KW)

14)Sistem kontrol listrik

Proses tata letak:

Coil mempersiapkan pelana, Coil loading Car, Uncoiler mandrel tunggal dengan roll pers, Coil kepala peeler, Pinch feeder & 5 roller Pre-leveler, Shear, Pit loop 1, Side guide, Slitter, Scrap winder,Lemparan lubang 2, Tensioner dan Pre-separator, post shear dan roller deflektor, recoiler dengan overarm separator, coil discharging car, (turnstile)

Parameter:

Konfigurasi:
