Pengukur Cahaya Berkecepatan Tinggi Dipotong Memanjang Garis Untuk Lembaran Baja
Pemotongan lembaran koil logam menjadi panjang adalah pemrosesan lembaran koil yang penting untuk membuat lembaran baja datar berkeping-keping, kami adalah produsen lembaran logam yang dipotong menjadi mesin garis panjang, telah memasok garis potong memanjang ke sekitar 30 negara, lembaran koil yang akan datang dapat digulung panas , gulungan dingin, lembaran baja galvanis, lembaran baja tahan karat, lembaran aluminium, lembaran pengukur cahaya membutuhkan perataan halus dan pemotongan cepat.Kerataan lembaran +/- 1mm, pemotongan berhenti cepat 2m x 28pcs/menit, pemotongan terbang 2m x 40pcs/menit.
Kecepatan tinggi menunjukkan dalam menjalankan leveler terus menerus, pengumpanan panjang servo dan geser pneumatik cepat, kecepatan susun mengikuti lembaran potong yang akan datang, untuk koil 2mm x 1250 x 15T, dibutuhkan 20 menit untuk memotong, sekitar 40 menit satu koil.
Tata letak
Dua set koil mempersiapkan sadel, uncoiler mandrel tunggal dengan ketegangan belakang, tekan kepala koil dan pengupas, 4 leveler tinggi, loop pit, panduan pusat, memperbaiki panjang servo dengan pembuatan film, geser, meja sabuk pengiriman, satu atau dua set stacker.
Komposisi
- Sadel koil, simpan satu atau dua koil untuk siaga, muat 20T
- Mobil pemuatan koil.memuat koil ke mandrel uncoiler, pengangkatan naik-turun dan berjalan fwd-bwd.
- Uncoiler mandrel tunggal: mandrel ekspansi hidraulik untuk standar Ф508mm, motor tegangan belakang dipasang untuk uncoiling dan leveling yang stabil, memusatkan basis uncoiler untuk memastikan pusat coil pada garis ceter.
- 2+15 Roller Penyamarataan: 4Hi, rol cadangan 4 baris, 75KW DC.
- 7Ukur Panjang Servo (atau dengan Laminasi Film): Pengukuran panjang servo (2+5+2 rol yang digerakkan oleh motor servo dan pengontrol), dengan rol penjepit berlapis PU untuk laminasi film

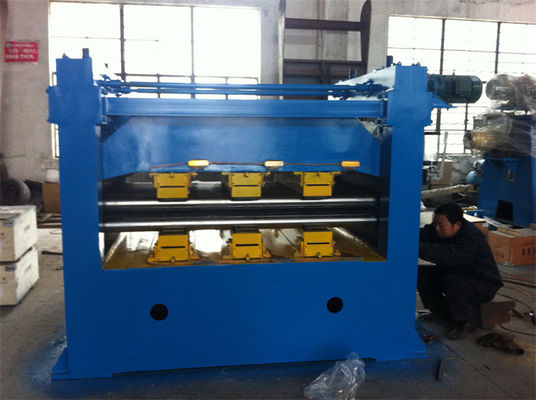

- Pneumatic Fast Stop Shear: poros engkol memotong dari bawah ke atas, bilah bawah berbentuk v.
- Belt Conveyor: kirimkan lembaran jadi ke penumpuk

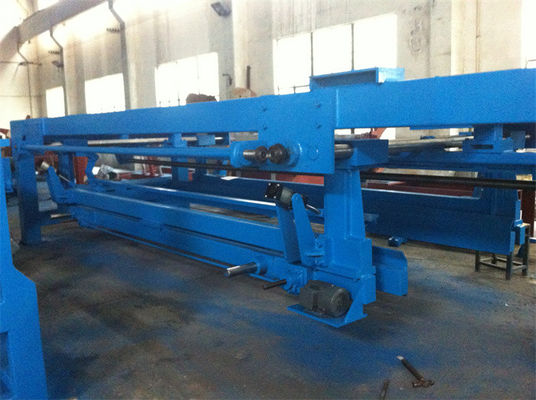

- Stacker: menumpuk beban 5T.
- Mobil Seprei: kirimkan seprai, lalu pengepakan.bisa dua mobil, satu bekerja dan yang lain menunggu.
Parameter:
| Pengukur cahaya kecepatan tinggi dipotong memanjang |
Parameter |
| Ketebalan lembaran kumparan baja (mm) |
0,2-1,5 mm, 0,25-2,0 mm, 0,3 -3,0 mm, 0,4-4,0 mm |
| Lebar lembaran kumparan baja (mm) |
600mm, 1000mm, 1250mm, 1600mm |
| Beban uncoiling (MT) |
10T, 15T, 20T |
| kecepatan garis (mpm) |
80 m/mnt |
| Akurasi Pemotongan (mm) |
Panjang ± 0,50mm / 2m
|
| Ketepatan meratakan |
≤±1.0mm/m2 |
| Memotong gerinda |
≤3% dari ketebalan |
| Penumpukan presisi |
Lebar ≤1.0mm, panjang ≤1.5mm, |
| Total daya (KW) |
100KW ~ 130KW ~ 150KW |
| Luas tanah (L x W) |
25mx10m |
Pelanggan kami dengan potongan berkecepatan tinggi:
di Malaysia, KSA, UEA, Nigeria, Aljazair, AS, Rusia, Ethiopia, Mesir, dll.

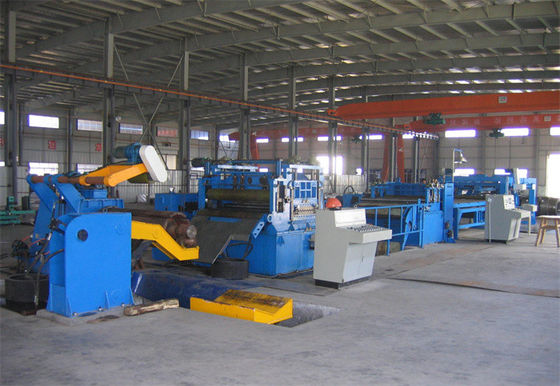

Foto:
