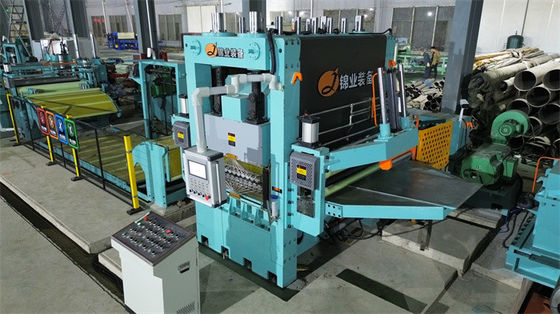

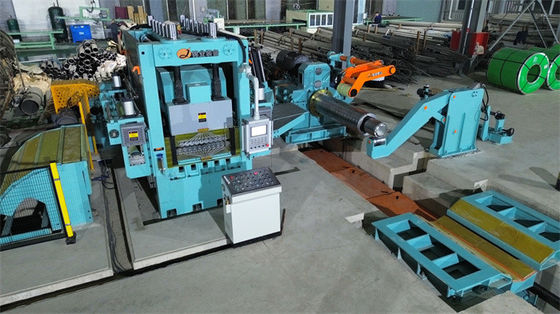

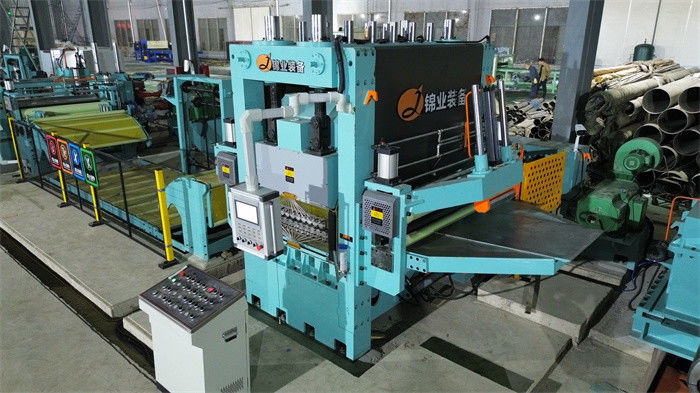

Pengukur Cahaya Rotary Shear Fly Cut To Length Line Machine 3 X 1600

Pengukur Cahaya Rotary Shear Fly Cut To Length Line Machine 3 X 1600
Basic Properties
country of origin
Wuxi, Cina
Brand Name
Jinye
PRODUCT MODEL
Terbang (0,3-3) x 1600
Trading Properties
MOQ
1 set
Packing
40HC x 3
period for dispatch
120-150 hari
payment method
T/T

Product Details

Menyoroti:

Mesin Garis Potong Panjang 3 X 1600

,

Mesin Pengukur Cahaya Potong Garis Panjang

,

Lalat Geser Putar memotong garis panjang

Name: Pengukur Ringan Rotary Shear Fly Cut To Length Line
Feature: Pemotongan terbang Presisi Tinggi Berkecepatan Tinggi
Material: CRC, GI, PPGI, SS
Sheet Thickness: 0,3-3mm
Sheet Width: 500-1600mm
Coil ID: 508mm
Coil OD: 2000mm
Coil Weight: 20-25T
Cutting Length: 200 -4000mm
Cutting Speed: 100pcs per menit x 600mm
Cutting Style: Geser putar
Leveler: 4Hai, 6hai
Total Power: 300KW
Land Area: 30mx8m
Product Brief
Mesin pemotong gergaji putar dengan ukuran ringan (Mesin pemotong gergaji putar) Rotary Shear fly cut to length line adalah mesin canggih berkelajuan tinggi dengan presisi tinggi untuk memotong ke panjang, cocok untuk pemotongan logam lembaran gauge ringan: panjang lembar kumparan ukuran ringan ...
Product Description

Mesin pemotong gergaji putar dengan ukuran ringan (Mesin pemotong gergaji putar)



Rotary Shear fly cut to length line adalah mesin canggih berkelajuan tinggi dengan presisi tinggi untuk memotong ke panjang, cocok untuk pemotongan logam lembaran gauge ringan:

  • panjang lembar kumparan ukuran ringan adalah panjang, misalnya panjang kumparan tebal 0,2 mm adalah 10 kali panjang kumparan 2 mm, pasar lembaran baja dinilai berdasarkan berat,produksi lebih tinggi berat lembaran dipotong membutuhkan kecepatan garis yang lebih cepat, sementara pemotongan berhenti normal tidak dapat mencapai pemotongan frekuensi yang sangat tinggi dan kecepatan jalur terbatas.
  • Lembar tipis biasanya panjangnya pendek dan maksimal tidak lebih dari 3m atau 4m, lembaran tipis dapat dengan mudah dipotong dalam satu pukulan cepat dengan memotong berputar terbang: lembaran berjalan pada kecepatan yang stabil,rotary shear berputar dan memotong lembaran dalam cycle di bawah closed loop panjang umpan balik, frekuensi pemotongan maksimum dapat mencapai 150 kali/menit. kecepatan produksi linier hingga 80m/menit, karakter ini sangat cocok untuk pemotongan lembaran tipis dan pendek.
  • Fly cutting shear adalah presisi tinggi, didorong oleh servo motor, secara tepat menghitung panjang datang lembaran dan cocok shear kecepatan putar untuk memotong dalam stroke,kecepatan pemotongan diatur secara otomatis sesuai dengan panjang lembaran.
  • Jalur pemotongan terbang adalah terus menerus dari uncoiling, leveling, pasangan dua roller makan, filming, pemotongan putar, sabuk pengantar, stacker ganda,sistem kontrol adalah konfigurasi tinggi termasuk layar besar, sensor, PLC, kontaktor, relay, dll

Perbandingan 2mm coil dan 0.2mm coil:

  Spesifikasi kumparan Panjang lembar Kecepatan garis pemotongan Waktu pemotongan per kumparan
0Lembar kumparan.2mm 508mm ID,1250mm lebar, 15T ~7500m 80m/menit 95 menit
Lembar kumparan 2 mm 508mm ID, lebar 1250mm, 15T ~ 750m 80m/menit 9.5 menit



Parameter:

Bahan baku input dan produk jadi
Bahan baku Cold Galvanized, Cold Rolled, Color Coated Coils
Sifat Mekanis Kekuatan tarik σb≤460Mpa, σ0.2≤280Mpa
Ketebalan 0.3-3.0mm,
Lebar 500mm-1600mm ((Max)
O.D. ≤ Φ1800mm
KTP. Φ508mm (dibesar menjadi Φ610mm dengan gasket)
Berat maksimum 15 ton, 20 ton
Panjang lembar 200 - 4000 mm
Toleransi Panjang L0= 1M±0,3 mm (kecepatan seragam)
L0= 1 M±0,4 mm (percepatan / decelerasi)
Toleransi panjang diagonal L1= 1M±0,5mm
Ketinggian tumpukan 650mm Max (pendukung kayu sekitar 150mm tinggi)
Berat tumpukan maksimum 5 ton



  Parameter CTL Penerbangan
1 Kecepatan linier 0-80 m/menit
2 Kecepatan Penyaringan 0-15 m/menit
3 Sumber Daya 380V / 50Hz / 3PH
4 Daya yang dipasang Sekitar 280KW
5 Jalan pemotongan silang Dua Pisau Terbang Berlawanan Pemotongan
Pemotongan Mekanisme pemotongan jalur
6 Cara Pengendalian AC, CNC dan PLC Control
7 Motor Penggerak a. Decoiling Motor: AC 37KW b. Motor leveling: AC 90KW

c. Servo Motor Gunting Rotary:

AC 110KW



Komposisi:

  Artikel Qty
1 Stasiun Pengisian 1
2 Mobil Pengisian 1
3 Decoiler 1
4 Mesin penggaris yang tepat (19 rol) 1
5 Perangkat servo feeding (Termasuk perangkat laminating) 1

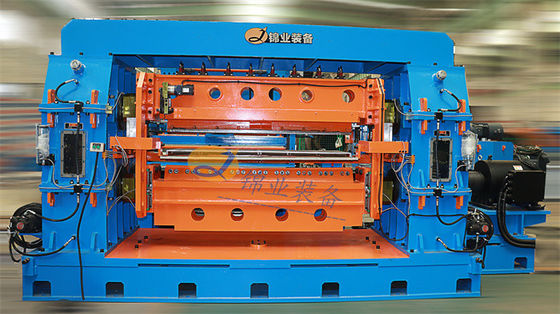

6 Rotary High Speed Fly Cutter 1
7 Conveyor sabuk tiga tahap 1
8 1SthMesin pengumpulan lembaran otomatis 1
9 2danMesin pengumpulan otomatis 1
10 Sistem hidraulik 1
11 Sistem Pneumatik 1
12 Sistem pelumasan 1
13 Sistem Listrik 1
