Aluminium Sheet Coil Cutting Line Fly Moving Shear Cut To Length Coil Line

Aluminium Sheet Fly Moving Shear Cut to Length Line Machine

Lembar aluminium dalam gulungan (berbagai 0,15-6.0mm, lembaran aluminium lebih dari 10mm esp. di atas 25mm dalam potongan) adalah adalah lebih lunak dalam tubuh dan halus di permukaan, dapat murni aluminium atau paduan aluminium.paling sering 1xxx, 3xxx, 5xxx, 7xxx seri lembaran aluminium. properti lembaran aluminium yang berbeda sangat berbeda, umumnya kekuatan Yield ≥65Mpa, kekuatan tarik 170-305Mpa lembaran kumparan dapat penuh lunak ((O keadaan),Semi keras ((H24), penuh keras ((H18).

Spesifikasi lembaran kumparan aluminium

Sifat lembaran aluminium:

Karakter:

Lembar kumparan aluminium dipotong ke garis panjang harus terbang jenis pemotongan, baik pemotongan putar atau pemotongan bergerak, pemotongan tidak akan mempengaruhi lembaran ke depan

1. non-stop terus-menerus dilapisi lembaran aluminium tanpa tanda roll
2. stop-go servo pinch feed akan melukai permukaan lembaran, fly cutting tidak perlu berhenti.
3. sistem stacking menerima lembaran potongan demi potongan tanpa melukainya, stacker dapat satu atau dua set sesuai dengan kecepatan garis.
4. Mesin leveling 6 hi yang cocok untuk leveling lembaran aluminium lunak dengan presisi tinggi
5. uncoiler otomatis kantilever efisien dan tepat, cocok untuk kumparan aluminium.

Komposisi

• 1.Coil penyimpanan pelana, menyimpan satu atau dua koil aluminium
• 2.Coil loading mobil. mengambil sebuah kumparan dari pelana dan memuat sebuah kumparan untuk uncoiler
• 3.Uncoiler mandrel tunggal: mandrel ekspansi hidrolik untuk standar Ф508mm, penyesuaian terpusat hidrolik, dengan peeler kertas.
• 4.Coil head snubber roller, peeler shoveling plate: untuk membuka head coil dari uncoiler dan mengirim ke pinch feeder
• 5.2+17 Roller Leveler: 6Hi, 2lapisan roller kerja, 2lapisan roller tengah dan 2lapisan roller cadangan, tegangan belakang bermanfaat antara leveler dan uncoiler.
• 6.Pit Accumulator atau transmisi roll table: pit akumulasi lembaran di pit untuk memastikan kerja terus-menerus yang lebih rata, transmisi roll table juga dapat bekerja dalam sinkron fly shearing.
• 7Pasangan rol ganda, dengan Servo Length Measurement (dan Film Laminating): Servo length measurement ((pasangan roller pinch atau 2+5+2 roller struktur digerakkan oleh servo motor dan controller),dengan roller pinch berlapis PU untuk laminasi film
• 8. Fly shear, dengan panduan batang sekrup: frekuensi pemotongan relatif terhadap panjang lembaran, pemotongan hidrolik dari bawah ke atas.
• 9.Belt Conveyor: mengangkut lembaran selesai ke stacker
• 10. Stacker: menerima lembaran sepotong demi sepotong dan menumpuk di atas meja angkat, menumpuk beban 5T.
• 11.Lembar Mobil, output roll meja: memberikan lembaran keluar, kemudian pengemasan. bisa dua mobil, satu bekerja dan yang lain menunggu.
• 12Sistem hidraulik: Pompa gigi 11KW memberikan tekanan 12Mpa.
• 13.Sistem Kontrol Listrik: Satu kabinet listrik dan dua panel operator ((satu konsol untuk pengukuran servo, PLC, HMI dan stacking, satu untuk uncoiling dan leveling) dengan fungsi lengkap dan aman

Parameter:

Proses tata letak:

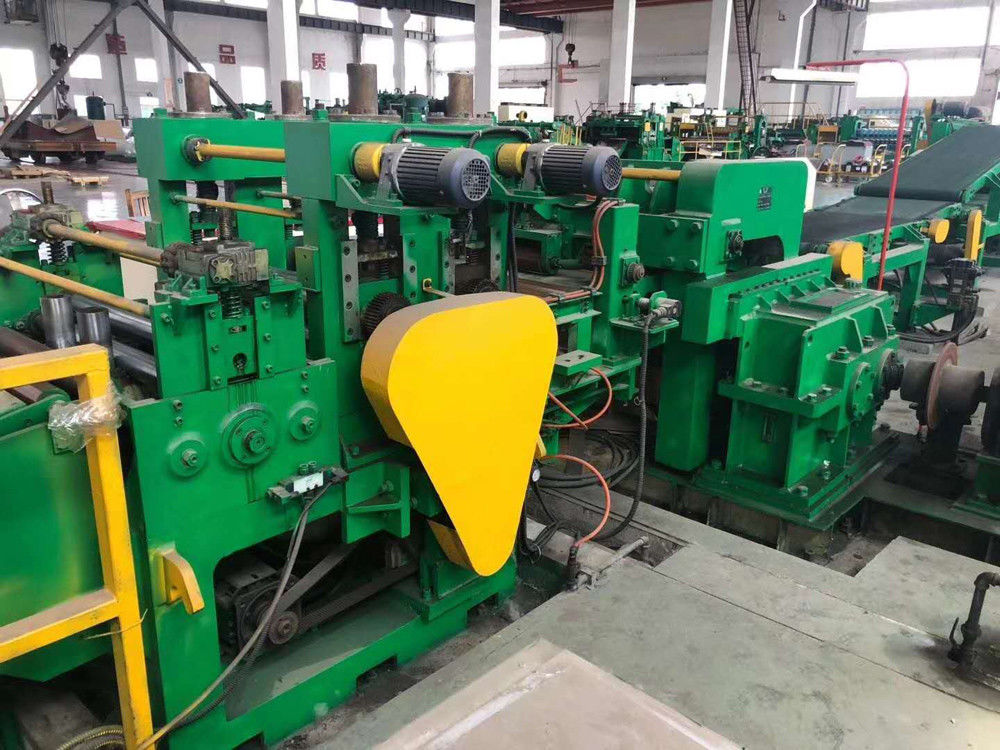

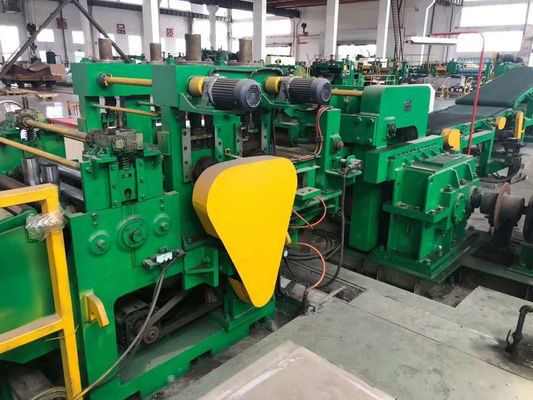

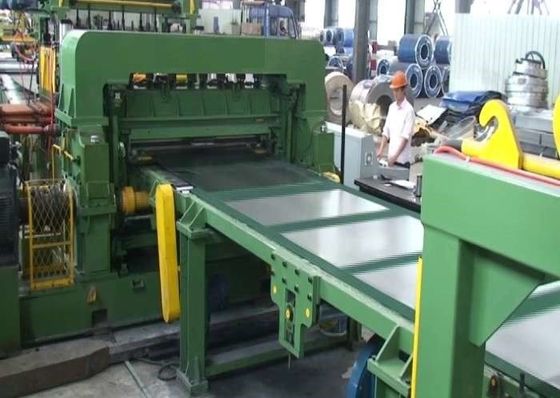

Foto:
