Stainless Steel Sheet Servo Cut To Length Line Dengan Edge Trimmer

Stainless Steel Sheet Servo Cut To Length Line Dengan Edge Trimmer
Basic Properties
country of origin
Wuxi, Cina
Brand Name
Jinye
sertifikat
ISO
PRODUCT MODEL
JY(0,3-3) x 1650
Trading Properties
MOQ
1set
Packing
4x40HC
period for dispatch
120-180 hari
payment method
L/C, T/T
Supply Capacity
15 baris per tahun

Product Details

Menyoroti:

ss mesin garis potong ke panjang

,

mesin garis potong lembaran ke panjang

,

5000mm memotong ke panjang mesin garis

Name: Servo Cut To Length Line Lembar Baja Rustless
Material: Baja tahan karat 304, 316
Sheet Thickness: 0,3-3mm
Sheet Width: 500-1650 mm
Sheet Length: 500-6000mm
Cutting Speed: 30 pcs/menit x 2m
Coil ID: 508mm
Coil Weight: 20T
Length Tolerance: +/- 0,5mm
Flatness: 1mm/m2
Stackers: Ganda
Cutting: Penggerak servo
Leveler: 6 Tinggi
Uncoiler: Mandrel tunggal hidrolik
Product Brief
Servo memotong ke garis panjang dengan tepi Trimmer Servo Cut to Length Line adalah jalur produksi memotong kumparan baja ke panjang setelah uncoiling dan leveling, terdiri dari uncoiler,leveler, NC panjang feeder, servo shear kecepatan tinggi,double stackers , dll.Setelah uncoiling, lembaran baja ...
Product Description

Servo memotong ke garis panjang dengan tepi Trimmer

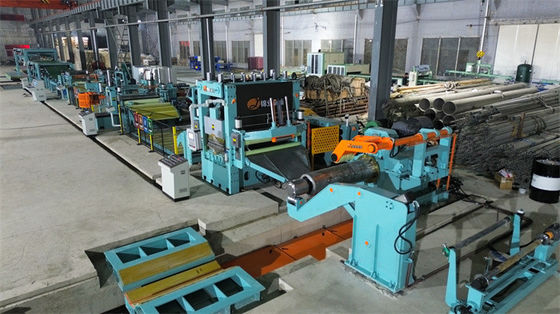

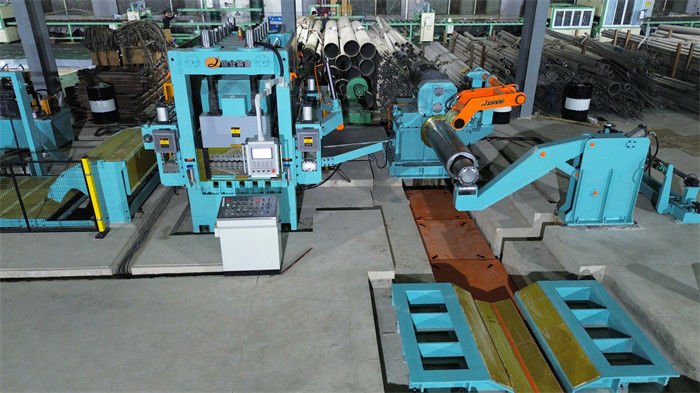

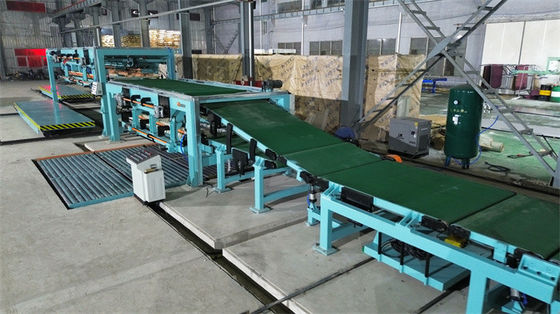

Servo Cut to Length Line adalah jalur produksi memotong kumparan baja ke panjang setelah uncoiling dan leveling, terdiri dari uncoiler,leveler, NC panjang feeder, servo shear kecepatan tinggi,double stackers , dll.Setelah uncoiling, lembaran baja melewati leveler tinggi, sensor kontrol looping, panjang feeder ukuran panjang lembaran dan kontrol shear untuk memotong lembaran untuk panjang yang ditetapkan;Conveyor sabuk memberikan lembaran dipotong ke stacker pertama meja gunting secara otomatis turun dengan tinggi tumpukan lembaran meningkat di atas meja , ketika lembaran mencapai jumlah yang ditetapkan, tekan tombol pada panel untuk beralih lembaran membawa ke stacker kedua. tekan tombol untuk membiarkan meja gunting pertama ke bawah,maka output roll table memberikan lembaran keluar ke sisi operasi Dengan cara ini, memotong satu kumparan baja adalah terus menerus tanpa henti.

Komposisi

Tidak, tidak. Komposisi Qty
1 Saddle untuk persiapan kumparan 1 pasang
2 Mobil pengisian kumparan 1 set
4 Uncoiler+Coil snubber roller + kertas winder 1 set
5 6hi leveler + pekerjaan roll pembersih 1 set
6 Lemparan cascade loop1 1 set
7 Panduan sisi 1 set
8 NC Servo feeder
9 Film sisi ganda / laminator kertas elektrostatik
10 Servo shear 1 set
11 sabuk pengantar + mobil lembaran sampah 1 set
11 Pemasok ganda 1 set
12 Meja gulung output 1 set
13 Sistem hidraulik 1 set
14 Sistem pneumatik 1 set
15 Sistem kontrol listrik 1 set



Parameter

0.4-3 x 1600 servo memotong ke garis panjang

Bahan input:

Tidak, tidak. Artikel Parameter
1 Bahan Baja HR, CR, GI
Baja tahan karat di bawah 1,5 mm
2 ketebalan pelat kumparan 0.4-3.0mm
3 Lebar pelat kumparan 300-1600 mm
4 Diameter luar kumparan ≤ Φ2000mm
5 Diameter dalaman kumparan Φ508mm Φ610mm
6 Berat maksimum kumparan 25T
7 Sifat mekanik Baja ringan,
Kekuatan tegangan σb≤350N/mm2 Kekuatan tarik σs≤550N/mm2
Kekuatan tegangan σb≤510N/mm2 Kekuatan tarik σs≤780N/mm2



Kinerja mesin:

Tidak, tidak. Artikel Parameter
1 Panjang potong

Stacker1, 300-3000mm/

stacker2, 400-6000mm


2 Toleransi panjang pemotongan L=2m≤±0.3mm(2.0mm)
3 Toleransi panjang diagonal L=2m≤±0,5mm(2,0mm)
4 presisi leveling ≤ ± 1,2 mm/m2

5 Ketinggian tumpukan Termasuk kayu bantal 700mm, maksimal 5T.
6 . Memotong burrs Ketebalan ≤1. 0mm, ≤0. 03mm
Di atas 1,0 mm, burrs ≤ 3% dari ketebalan
7 Keakuratan tumpukan Penyimpangan antara lapisan: ≤1,0 mm lebar, ≤1,5 mm panjang
Penyimpangan tinggi tumpukan <3 mm untuk ketinggian 500 mm
8 Kecepatan pemotongan 0-60m/menit
Panjang lembar ((mm) waktu pemotongan ((pcs/min)
1000 mm 50 pcs
2000 mm 30 pcs
3000 mm 20 pcs
4000 mm 15 pcs
6000mm 10 pcs
9 Kekuatan total sekitar 240KW
