Aluminium Coil Sheet Fly Shear Dipotong Memanjang Garis Lebar 300-1600mm

Lembaran Baja Berkecepatan Tinggi Dipotong Memanjang Garis Pengukur Cahaya

Lembaran aluminium dalam gulungan biasanya lebih lembut di badan dan permukaannya halus, bisa berupa aluminium murni atau paduan aluminium.paling sering lembaran aluminium seri 1xxx, 3xxx, 5xxx, 7xxx.Kekuatan hasil ≥65Mpa, kekuatan tarik 170-305Mpa Lembaran koil bisa lunak penuh (keadaan O), semi keras (H24), keras penuh (H18).

Spesifikasi lembaran koil aluminium

Properti lembaran aluminium:

Karakter:

Menurut karakter lembaran koil aluminium, garis potong ke panjang harus tipe pemotongan terbang

1. non stop terus menerus meratakan lembaran aluminium tanpa tanda gulungan
2. makan sejumput servo akan melukai permukaan lembaran, pemotongan lalat tidak membutuhkan itu
3. sistem susun menerima lembar demi lembar tanpa merusaknya.
4. Mesin 6 hi leveling cocok untuk meratakan lembaran aluminium lunak dengan presisi tinggi
5. uncoiler kantilever otomatis efisien dan tepat.

Komposisi

• 1.Coil menyimpan sadel, menyimpan satu atau dua gulungan aluminium
• 2.Coil memuat mobil.ambil koil dari sadel dan muat koil ke uncoiler
• 3.Uncoiler mandrel tunggal: mandrel ekspansi hidrolik untuk standar Ф508mm, penyesuaian sentralisasi hidrolik, dengan pengupas kertas.
• 4.Coil head snubber roller, peeler shoveling plate: untuk membuka kepala coill dari uncoiler dan kirim ke pengumpan pinch

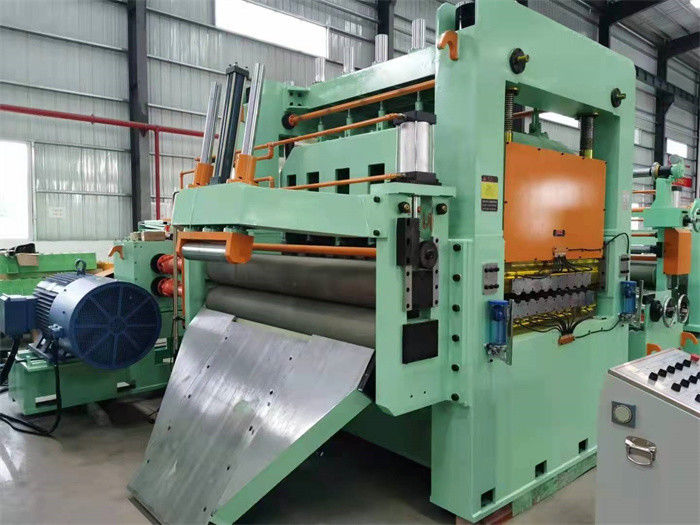

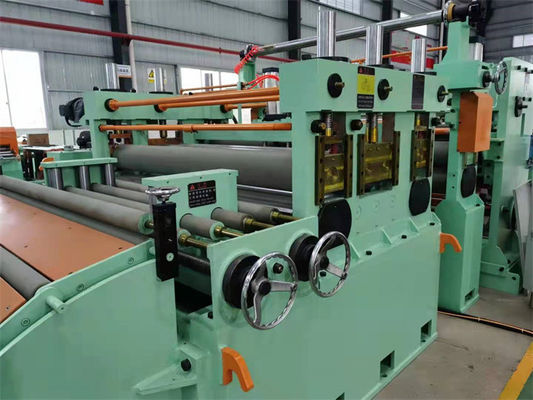

• 5.2+17 Roller Leveler: 6Hi, rol kerja 2 lapis, rol tengah 2 lapis, dan rol cadangan 2 lapis, ketegangan belakang bermanfaat antara leveler dan uncoiler.
• 6.Pit Akumulator atau meja rol transmisi: pit menumpuk lembaran di lubang untuk memastikan kerja terus menerus yang meratakan, meja rol transmisi juga bisa diterapkan dalam pencukuran terbang sinkron.
• 7. Pasang rol ganda, dengan Ukur Panjang servo (dan Laminasi Film): Pengukuran panjang servo (sepasang rol jepit atau struktur rol 2+5+2 yang digerakkan oleh motor servo dan pengontrol), dengan rol jepit berlapis PU untuk laminasi film

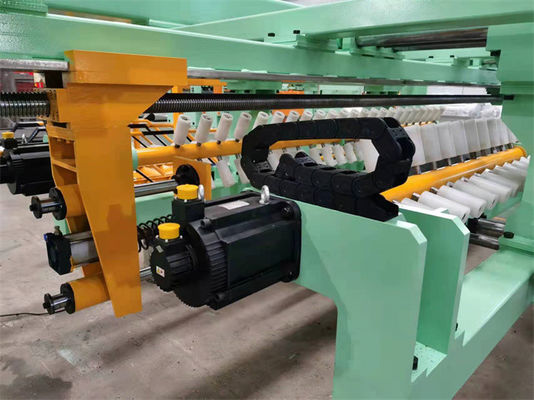

• 8.Fly shear, dengan panduan batang sekrup: frekuensi pemotongan relatif terhadap panjang lembaran, pemotongan hidrolik dari bawah ke atas.
• 9.Belt Conveyor: kirimkan lembaran jadi ke penumpuk
• 10.Stacker: menerima lembaran sepotong demi sepotong dan menumpuk di atas meja angkat, menumpuk beban 5T.
• 11.Sheets Car, output roll table: kirimkan seprai, lalu pengepakan.bisa dua mobil, satu bekerja dan yang lain menunggu.
• 12. Sistem hidrolik: pompa roda gigi 11KW memberikan tekanan 12Mpa.
• 13. Sistem Kontrol Listrik: Satu kabinet listrik dan dua panel operator (satu konsol untuk pengukuran servo, PLC, HMI dan susun, satu untuk uncoiling dan leveling) dengan fungsi yang lengkap dan aman

Parameter:

Proses tata letak:

Foto:
