Mesin Recoiler Decoiler 15T untuk Garis Pemotong Coil Logam

Mesin Recoiler Decoiler 15T untuk Garis Pemotong Coil Logam

Garis pemotongan koil baja termasuk mesin uncoiler, slitter dan recoiler.

• Mesin uncoiler: masukkan kumparan baja ke mandrel uncoiler, buka kepala kumparan dan lepaskan kumparan dalam proses pemotongan.

1. Mesin uncoiler memiliki berbagai jenis: mandrel kantilever tunggal, mandrel tunggal dengan lengan pendukung, mandrel langkah ganda, mandrel kerucut ganda.
2. Mandrel kantilever tunggal adalah ekspansi hidrolik atau mandrel untuk beban ringan dalam koil 5T
3. Mandrel tunggal dengan lengan pendukung: ekspansi hidrolik dan poros mandrel penyangga lengan ayun, untuk beban dalam 20T.
4. Langkah mandrel ganda: dua mandrel saling berhadapan, masing-masing mandrel memiliki dua atau tiga langkah, pembukaan & penutupan kedua mandrel dengan hidrolik, untuk gulungan lembaran tipis dengan beban berat 20-35T.
5. Mandrel kerucut ganda: mandrel kerucut tanpa langkah untuk lembaran tebal dengan beban 20-40T.

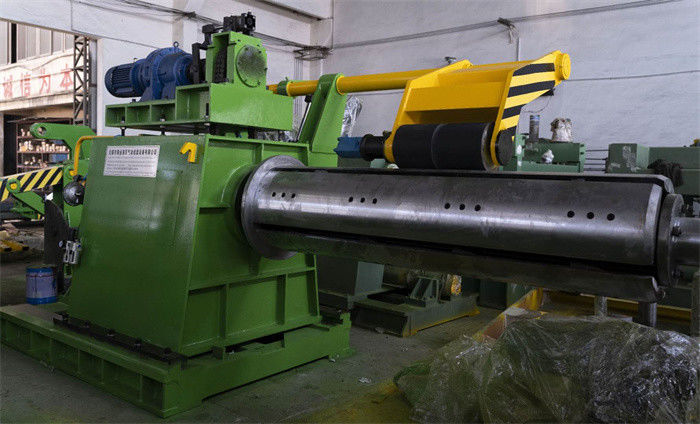

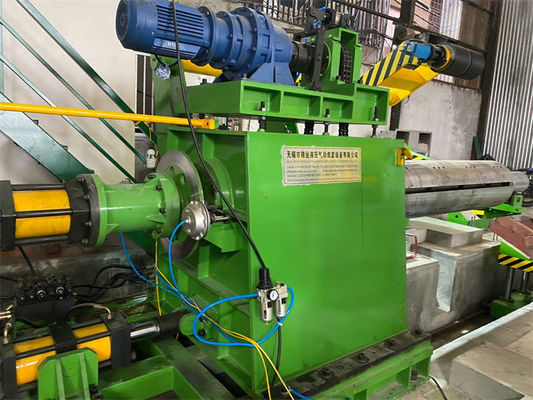

• Mesin recoiler: rewind slit strips pada recoiler mandrel, termasuk press separator, expansion mandrel, drive motor dan transmission gearbox, support arm, pusher.

1. Untuk lembaran baja tipis, baja tahan karat, gulungan lembaran aluminium, mandrel recoil mulus, untuk melindungi strip baja di dalam lapisan.
2. Strip baja yang digulung ulang rapi di lapisan dan tepinya, teleskop dalam jarak 0,5mm
3. Pemisah over press adalah overarm atau standing frame.separator overarm dipasang di dasar recoiler, sementara bingkai berdiri berdiri di samping dengan lengan ditekan di atas gulungan celah.Yang pertama untuk pemisahan strip dengan ketebalan kecil, yang terakhir cocok untuk strip tebal.Pemisah overarm dapat berupa goyangan hidraulik atau hidraulik tegak lurus ke bawah.

Mesin slitting lembaran tipis membutuhkan slitting berkecepatan tinggi 120m/min, 150m/min, 200m/min, sehingga sekitar setengah jam dapat menggorok satu koil, plus

mekanisme yang efektif diatur untuk mempersingkat down time, waktu loading, threading dan unloading dapat diselesaikan dalam waktu 10 menit, setiap 8 jam dapat memotong 10coils (10coils x 15T = 150T).

Parameter:
