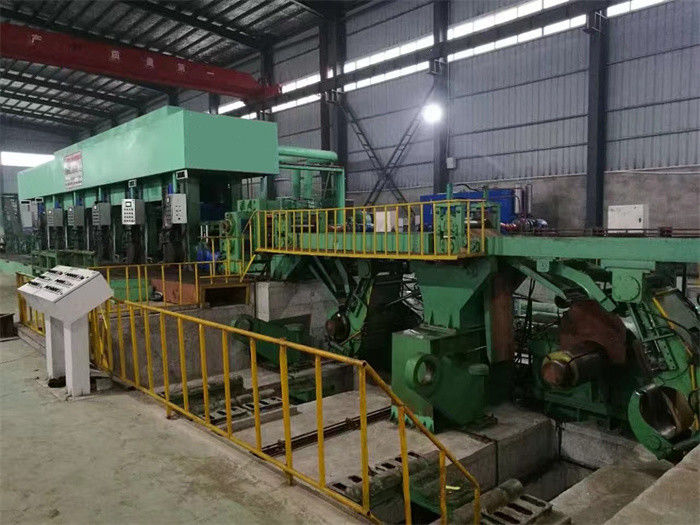

150m/Min Five Stand Tandem Cold Mill Line Dengan Dua Recoiler 550

Five Stand Tandem Cold Rolling Mill Line Dengan Dua Recoiler (550)

Komposisi

1. Uncoiler ekspansi hidrolik
2. Geser hidrolik, meja las
3. Akumulator spiral horizontal
4. meja pemrosesan masuk (termasuk gulungan tegangan)
5. 4hi pabrik, 1#-2#-3#-4#-5#
6. Rol cadangan hidrolik mengubah perangkat (5 set)
7. perangkat pengubah rol kerja (2 set)
8. meja pemrosesan keluaran (geser hidrolik)
9. mobil pengosongan koil
10. Sistem hidrolik tekanan normal
11. Sistem hidrolik AGC 1Set
12. Sistem pelumasan minyak-gas 1Set
13. stasiun pelumas minyak tipis 1Set
14. Stasiun pelumasan proses (Pelanggan mempersiapkan)
15. Sistem kontrol listrik
16. sistem pengukur ketebalan, 2 set

Mengalir:

Uncoiler → Geser, meja las → Akumulator spiral horizontal → meja pemrosesan masuk (termasuk gulungan tegangan) → 1 # 4hi mill → 2 # mill → 3 # mill → 4 # mill → 5 # mill → meja pemrosesan keluar (termasuk geser) → recoiler → Mobil bongkar koil

Parameter:

Sistem AGC hidrolik:

• Katup servo elektro-hidraulik: institusi 609, tangki minyak stainless steel dan pipa.
• Termasuk pompa, tangki, pendingin, filter, akumulator energi, pemanas, grup katup, sensor perpindahan, sensor tekanan, perangkat lunak AGC dan kabinet komputer, dll.
• Tekanan sistem: 31,5MPa
• Tekanan kerja≤18-21MPa stepless disesuaikan
• Max menekan kecepatan
• 46 # oli hidrolik anti aus
• Kebersihan oli dalam sistem: NAS7
• Suhu oi:45±10℃
• Pembersihan penyaringan minyak dalam saluran pipa: 10um
• Kebersihan penyaringan oli sebelum katup servo: 3um
• Kembalikan kebersihan penyaringan oli: 10μm
• Konsumsi air pendingin: 11m3/h
• Tekanan air pendingin dalam sirkulasi: 0,4Mpa
• Pemanas listrik: 3×2kW

Sistem kontrol listrik:

• Siemens 6RA80 2-jembatan 4-kuadran sistem penyesuaian kecepatan magnet lemah, kontrol balasan pemrograman Siemens PLC.
• Kabel optik atau kabel profibus menghubungkan modul untuk mewujudkan komunikasi, dengan ketegangan bergabung.
• Ketegangan melingkar konstan dengan diameter melingkar meningkat dan melacak ketegangan.
• Satu panel utama, dua panel operator, panel kantilever pada pabrik #1, dengan tampilan arus, kecepatan, tegangan.
• Sistem kontrol mencakup pengontrol yang dapat diprogram, layar sentuh, pompa, aktuator, inspeksi sinyal, dll., untuk menampilkan parameter alat berat, analisis keadaan berjalan dan kesalahan, dengan tekanan, sensor posisi bergabung dalam loop kontrol.
• Kesalahan keluar, alarm menyala dan berbunyi untuk mengingatkan dan 5 menit kemudian sinyal abnormal muncul
