Memuat Bongkar Muat Lantai Cradle Coil Slitting Machine Car Thin Sheet Steel Slitting Line

Memuat Bongkar Muat Lantai Cradle Coil Car Thin Sheet Steel Slitting Line

Garis pemotongan kumparan baja kecepatan tinggi kami secara khusus sesuai dengan pemotongan baja lembaran tipis, meningkat di banyak sisi dan memberikan stabilitas dan presisi yang baik selama pemotongan.

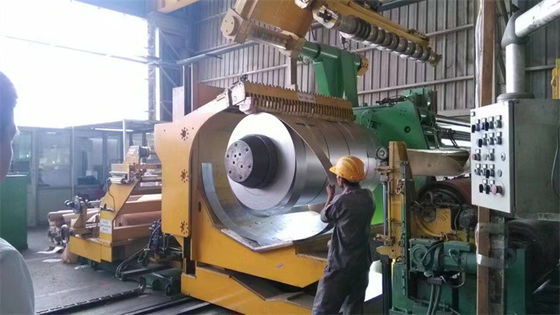

1. Mobil pemuatan koil, mobil bongkar muat bisa tipe cradle lantai, rel duduk di tanah tidak seperti mobil koil tipe pit duduk di atas rel di pit.
Selain itu, gerbong bongkar muat memiliki separator overarm untuk menekan slit baby coils tanpa strapping yang dikemas pada recoiler mandrel.
Recoiler press separator memisahkan slit coils pada recoiler, separator overarm press pada slit coils dari sudut lain, recoil mandrel shrink, hydraulic pusher push dan cradle support slit baby coils keluar dari recoiler mandrel dan mengirim gulungan ke lengan pintu putar dengan lengan pemisah lainnya tekan pada gulungan celah, menunggu pengepakan dan pengosongan dengan forklift atau derek.

2, Decoiler mandrel tunggal: tekan satu tombol pada panel operator, sentralisasi untuk menyesuaikan koil dengan mudah di jalur tengah.
mandrel adalah segmen gigi interlace, bagus untuk kumparan lembaran tipis di dalamnya.
3.Pinch roller memainkan peran panduan defleksi saat mencubit makan, preleveler melepaskan tekanan internal lembaran baja.
4. Unit pemandu samping: tambahkan 1 di atas 2 rol, tekan rol atas secara pneumatik, untuk memandu strip baja dari samping dan arah atas-bawah sebelum slitter.
5.Slitter:

• alat presisi tinggi Pisau pemotong cakram: SKD-11, HRC 60-62, toleransi ketebalan pisau dalam ±0,003mm.
• Spacer cakram PU yang dilingkari: presisi yang sama dengan pisau sebagai spacer dan juga sebagai bantalan pisau.
• bantalan pelat kayu untuk memandu strip baja tersedia untuk pemotongan lembaran tipis
• kepala slitter ganda bertukar otomatis satu sama lain di pangkalan pertukaran, satu slitter bekerja online sementara pekerja dapat mengatur alat pisau di slitter lainnya, secara otomatis memeriksa izin pisau yang diatur.
• Turret berputar untuk penggantian alat, dua pasang poros kantilever, satu pasang untuk menerima alat lama, pasangan lainnya untuk memasang alat baru, pengaturan alat sedang offline, tidak mengganggu pekerjaan inline.

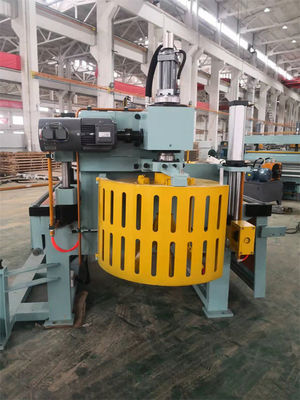

6. Scrap winder: gulungan vertikal atau horizontal, scrap baller & chopper, opsional.untuk lembaran tipis kecepatan tinggi biasanya tipe vertikal.
7. Pra pemisahan dan penegang: semua poros pemisah adalah sama dan mudah dibongkar dan dipasang.
ketentuan ketegangan adalah sistem hidrolik pompa piston variabel, dua silinder hidrolik di atas memberikan tekanan keseimbangan.
8. Post shear dan Deflector roller: post shear memotong ekor strip tidak beraturan, membuat pengepakan pada recoiler lebih mudah.
Encoder pada roller deflektor melacak panjang celah dan ditampilkan di layar sentuh.

Parameter:


Komposisi dan Parameter:
