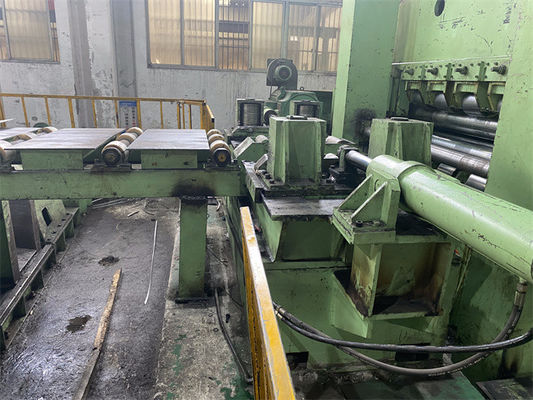

Kumparan Baja Pengukur Berat HR Baja Hitam Dipotong Untuk Memanjang Garis Mesin

Kumparan Baja Pengukur Berat HR Baja Hitam Dipotong Ke Garis PanjangMesin (5-20 x 2200)

Heavy Gauge Steel Coil HR Black Steel membutuhkan tugas berat untuk memotong garis panjang:

1. Baja hitam panas: Q235, Q345, Q355, st37 -52, kekuatan lembaran baja Kekuatan hasil ≤350Mpa Kekuatan tarik≤550Mpa

2. Spesifikasi pelat pengukur berat: ketebalan 5-20mm, lebar 1000-2200mm, panjang pemotongan 2 -12m

3. Dua kali Leveling: pra leveling rol diameter 250mm 2 lebih dari 3 gulungan dan mesin leveling 4 lebih dari 5 gulungan 4 tinggi.

4. Coil Uncoiler: kepala ganda, dua basis berjalan sesuai lebar lembaran koil.

5. Pembuka kepala koil: bingkai portal memasang rol traksi kepala koil, gulungan pelurus kepala koil dan pelat sekop, dengan penyesuaian yang baik.

6. Penumpukan piring selesai: jepit piring umpan ke rak susun, dorong piring dorong piring dengan rapi.

Komposisi dan Parameter:

Karakter:


1.Uncoiler / Decoiler

garis potong berat ke panjang menangani gulungan baja berat dengan pengukur berat.uncoiler memiliki mandrel ganda dan alas geser yang kuat.

Setiap mandrel memiliki tiga langkah, pembukaan dan penutupan dua mandrel dengan silinder hidrolik.

Mekanisme ketegangan belakang dipasang di atas dasar uncoiler, untuk memastikan stabilitas uncoiling.

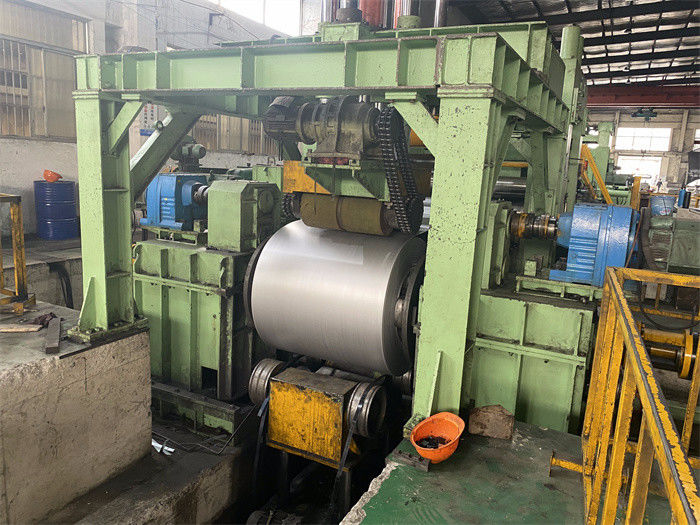

2. Pembuka kepala koil bingkai portal

Bingkai portal sangat kuat, dengan rol tekan snubber, rol pelurus di atas bingkai.
pers rol snubber hidrolik di atas kumparan baja, dan sudut penekanannya dapat disesuaikan

Rol pelurus dapat meluncur ke depan ke belakang untuk melacak kepala strip dan meluruskannya.

Shoveling plate yang terpasang pada preleveler menopang coil head sambil meluruskan roller press coil head.

3. 2+5 pertama pra penyamarataan

rolnya besar dan kuat, menghilangkan tekanan internal dari kumparan baja, permukaan rolnya dikeraskan dan dilapisi krom

Untuk meredakan tegangan lentur yang tidak tergulung menjadi keadaan rileks.

4. Penyamarataan tugas berat

jumlah penyamarataan tugas berat akan menjadi 13pcs, 11pcs atau 9pcs, diameter rol akan menjadi 180mm -230mm -300mm,
Kesenjangan dan sudut rol atas dan rol bawah dapat disesuaikan.

Leveling tanpa henti, leveler terus bekerja tanpa menekan pelat baja sambil menyinkronkan pemotongan, ini bagus untuk melindungi permukaan pelat baja tanpa meninggalkan bekas roller

Saat geser berhenti memotong, alat perata dicengkeram dan dihentikan di bawah pengukuran enkoder.

5. Geser hidrolik

Track Shear: Sinkronisasi Pemotongan frekuensi tinggi dan rangka yang kuat, stasiun hidrolik yang kuat untuk geser, motor servo besar untuk menjalankan pelat baja pelacakan sinkronisasi.

Geser goyang hidraulik berhenti memotong di bawah pengukuran enkoder.

6. Penumpuk otomatis

Penumpukan palka bom, terima setiap lembar pada lengan rol, buka kedua lengan untuk melepaskan lembaran yang jatuh di atas meja angkat.

Meja gulung mengirimkan lembaran yang ditumpuk ke luar untuk dikemas.

7. Kontrol otomatis, seluruh proses berada di bawah kendali PLC dalam mode otomatis.
