High Precision Servo Cut To Length Line untuk Koil Baja Rinsing dengan Edge Trimming

High Precision Servo Cut To Length Line untuk Koil Baja Rinsing dengan Edge Trimming
High Precision Servo Cut To Length Line for Stainless Steel Coils with Edge Trimming
High Precision Servo Cut To Length Line untuk Koil Baja Rinsing dengan Edge Trimming High Precision Servo Cut To Length Line untuk Koil Baja Rinsing dengan Edge Trimming High Precision Servo Cut To Length Line untuk Koil Baja Rinsing dengan Edge Trimming High Precision Servo Cut To Length Line untuk Koil Baja Rinsing dengan Edge Trimming

Gambar besar :  High Precision Servo Cut To Length Line untuk Koil Baja Rinsing dengan Edge Trimming

Detail produk:
Tempat asal: Wuxi, Cina
Nama merek: Jinye
Sertifikasi: ISO9001
Nomor model: JY(0,3-3) x 1600
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1set
Kemasan rincian: 4x40HC
Waktu pengiriman: 120-180 hari
Syarat-syarat pembayaran: L/C, T/T
Menyediakan kemampuan: 15 Set per tahun
Kontak

High Precision Servo Cut To Length Line untuk Koil Baja Rinsing dengan Edge Trimming

Deskripsi
nama: Servo Presisi Tinggi Dipotong Menjadi Garis Panjang Bahan: Baja tahan karat 304, 316L
Ketebalan lembaran: 0,3-3mm lebar lembaran: 300-1600mm
Panjang lembaran: 500-4000mm Kecepatan memotong: 30 pcs/menit x 2m
ID koil: 508mm, 610mm Berat kumparan: 20T
Toleransi panjang: +/- 0,5 mm /m Kebosanan: 1mm/m2
Penumpuk: GANDA Pemotongan: Pengumpanan servo dan Potong
Menyamaratakan: 6 Tinggi 21 rolls Uncoiler: satu mandrel
Menyoroti:

sus memotong ke mesin garis panjang

,

Servo memotong ke panjang mesin garis

,

High Precision Cut to Length Mesin

High Precision Servo Cut To Length Line untuk Koil Baja Rinsing dengan Edge Trimming

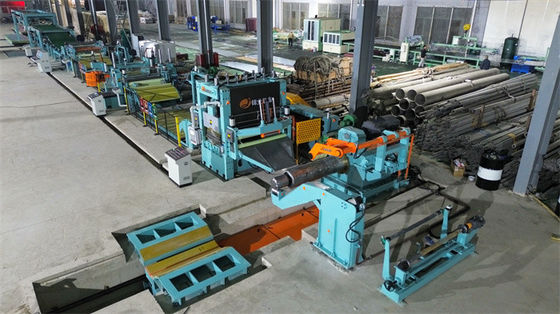

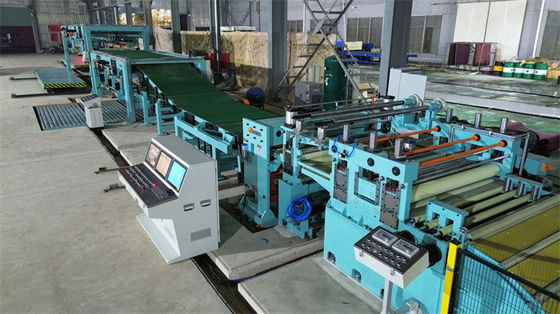

Servo Cut to Length Line adalah jalur produksi memotong kumparan baja ke panjang setelah uncoiling dan leveling, terdiri dari uncoiler,leveler, NC panjang feeder, servo shear kecepatan tinggi,double stackers , dll



Karakter

  • Proses uncoiling, leveling, memotong, menumpuk adalah otomatis tanpa ketegangan peregangan ke lembaran.
  • Sistem kontrol adalah kontrol PLC servo dan layar sentuh HMI, operator input cut panjang dan jumlah, mengatur kecepatan makan, otomatis dan manual pertukaran, panjang makan, potongan makan,Memulai otomatis , otomatis berhenti, jeda, counter reset, maju, mundur, memotong, memotong, alarm abnormal, dll.
  • Perlindungan permukaan lembaran dengan baik dicatat pada garis potong ke panjang, seperti lapisan kromium keras, roller PU berlapis karet, lengan penerima PU, dll.
  • Servo Shearing Machine: Servo motor mengontrol tindakan shearing, kebisingan rendah dan kurang pipa.Gunting dapat bertindak sendiri untuk memenuhi cek panjang online

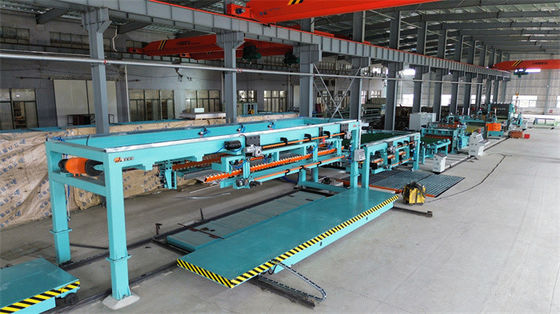

  • Stackers: Posisi lempeng baffle berada di kontrol servo: operator mengatur panjang lembaran dan lebar pada layar sentuh, tekan tombol, posisi diatur secara otomatis,Sementara itu bisa menyesuaikan dengan halus Meja gunting yang turun secara otomatis dalam sensor fotoelektrik atau mode ketebalan, dapat beralih antara dua mode untuk pallet kayu atau baja frame support piling.Sensor fotoelektrik korelasi untuk menerima lengan dapat menghindari tindakan yang salah dari lengan yang disebabkan oleh kertas lapis atau film pada lembaran.

Komposisi

Tidak, tidak. Komposisi Qty
1 Saddle untuk persiapan kumparan 2 pasang
2 Mobil pengisian kumparan 1 set
4 Uncoiler+Coil snubber roller + kertas winder 1 set
5 6hi leveler + pekerjaan roll pembersih 1 set
6 Lemparan cascade loop1 1 set
7 Panduan sisi 1 set
8 NC Servo feeder 1Set
9 Film sisi ganda / laminator kertas elektrostatik 1Set
10 Servo shear 1 set
11 sabuk pengantar + mobil lembaran sampah 1 set
11 Pemasok ganda 1 set
12 Meja gulung output ganda 1 set
13 Sistem hidraulik 1 set
14 Sistem pneumatik 1 set
15 Sistem kontrol listrik 1 set



Parameter

0.3-3 x 1600 servo cut ke garis panjang

Kinerja mesin:

Tidak, tidak. Artikel Parameter
1 Panjang potong

Stacker1, 300-3000mm/

stacker2, 400-6000mm


2 Toleransi panjang pemotongan L=2m≤±0.3mm(2.0mm)
3 Toleransi panjang diagonal L=2m≤±0,5mm(2,0mm)
4 presisi leveling ≤ ± 1,2 mm/m2

5 Ketinggian tumpukan Termasuk kayu bantal 700mm, maksimal 5T.
6 . Memotong burrs Ketebalan ≤1. 0mm, ≤0. 03mm
Di atas 1,0 mm, burrs ≤ 3% dari ketebalan
7 Keakuratan tumpukan Penyimpangan antara lapisan: ≤1,0 mm lebar, ≤1,5 mm panjang
Penyimpangan tinggi tumpukan <3 mm untuk ketinggian 500 mm
8 Kecepatan pemotongan 0-60m/menit
Panjang lembar ((mm) waktu pemotongan ((pcs/min)
1000 mm 50 pcs
2000 mm 30 pcs
3000 mm 20 pcs
4000 mm 15 pcs
6000mm 10 pcs
9 Kekuatan total sekitar 240KW
