150mpm Otomatis Coil Metal Sheet Sliting Line

150mpm Otomatis Coil Metal Sheet Sliting Line
Basic Properties
country of origin
Wuxi, Cina
Brand Name
Jinye
PRODUCT MODEL
150mp/menit (0,3-3) x 1600
Trading Properties
MOQ
1set
Packing
4x40HC
period for dispatch
120-180 hari
payment method
L/C, T/T
Supply Capacity
10Set per tahun

Product Details

Menyoroti:

Garis pemotong logam koil otomatis

,

150mpm Metal Sliting Line

Prodcut Name: Jalur Pemotongan Lembaran Logam Kumparan Otomatis
Sheet Coil Material: HRC, CRC, GI, Q235
Sheet Coil Width: 500-1600mm
Sheet Coil Thickness: 0.3-3mm
Slitting Speed: 150mpm
Coil I.D: 508mm, 610mm
Coil O.D: 1800mm
Coil Weight: 20t
Number Of Slitting: 3mm 12 celah
Slitting Precision: +-0,10mm
Applicable Industries: Energi & Pertambangan, Penggunaan Rumah, Hotel, Ritel, Peternakan, Pekerjaan Konstruksi, Toko Ga
Key Selling Points: Presisi Tinggi, Produktivitas Tinggi, Biaya rendah dan kecepatan tinggi
After Sales Service: Dukungan online, instalasi lapangan
After Warranty Service: Dukungan teknis video, Dukungan online, Pemeliharaan lapangan
Line Dimensions: Panjang 28m Lebar 8m
Total Power: 370kw
Product Brief
150mpm Otomatis Coil Sheet Metal Slitting Line Mesin Pemotong Lonjitudinal 0,3-3 X 1600 Mesin pemotong lembaran stainless steel presisi tinggi memiliki struktur yang kuat dan manufaktur yang sangat tepat, jalur pemotong berjalan sangat lancar. Suit baja karbon normal Kekuatan yield ≤270Mpa Kekuatan ...
Product Description

150mpm Otomatis Coil Sheet Metal Slitting Line Mesin Pemotong Lonjitudinal 0,3-3 X 1600



Mesin pemotong lembaran stainless steel presisi tinggi memiliki struktur yang kuat dan manufaktur yang sangat tepat, jalur pemotong berjalan sangat lancar.



Suit baja karbon normal Kekuatan yield ≤270Mpa Kekuatan tarik ≤465Mpa hingga yield baja struktural yang baik hingga 350Mpa, kekuatan tarik 600Mpa.

.

Berbagai keadaan kumparan baja dapat dipotong dengan garis: digulung panas, digulung dingin, galvanis, pra-dicat dalam berbagai kelas baja.



Komposisi dan Karakteristik

1Sangat kuat decoiler dan coil pembukaan press roller dan peeler sekop plat, untuk memegang coil baja dengan mantap pada saat strip baja yang ditarik keluar, dan mengirim strip kepala ke peralatan makan jepit.

2.Slitter: Slitter berdiri, poros, pisau besar dan kuat.

3. Semua rol transmisi dilapisi karet PU.

4.Akumulator lubang loop lebih panjang dan cukup dalam untuk memastikan strip baja menumpuk.

5.Unitas penyediaan tegangan sendiri jenis plat wol dirasakan untuk memberikan tegangan stabil diatur untuk mundur.

6.Recoiler memiliki tipe portal frame overarm separator, dari atas sampai tekan strip pemisah.

7.Kecepatan pemotongan naik ke 150m/menit.

8pisau pemotong akan bahan SKD11, H13K, dll

9Sistem hidrolik, seperti silinder hidrolik, katup, kuat dan tahan lama.



Keakuratan pemotongan:

  • Toleransi lebar celah: 0.10mm; lebar celah < 300mm, ketebalan < 1.2mm, toleransi lebar celah ¥ 0.05mm;
  • Slit camber: ¥0.5mm/M untuk strip lebih lebar dari 300mm, ¥1.0mm/M untuk strip <300mm. Pita tepi dalam 100mm dari tepi mother coil tidak dalam pembatasan.
  • Burrs: ¥0.05mm, atau katakanlah, tidak lebih dari 5% dari strip lebih dari 1mm tebal memotong pada kecepatan stabil di bawah kondisi pisau tajam dan celah pisau yang tepat.
  • Recoil staggering ± 0.5mm (pada kecepatan stabil, perubahan kecepatan tidak begitu cepat
  • Recoil turriform: ± 2.0mm (pada diameter bobot maksimum)

Proses tata letak:

Coil mempersiapkan pelana, Coil loading Car, Uncoiler mandrel tunggal dengan roll pers, Coil kepala peeler, Pinch feeder & 5 roller Pre-leveler, Shear, Pit loop 1, Side guide, Slitter, Scrap winder,Lemparan lubang 2, Tensioner dan Pre-separator, post shear dan roller deflektor, recoiler dengan overarm separator, coil discharging car, (turnstile)



Parameter:

Garis pemotongan 0,3 -3 X 1600 150mpm Parameter
Koil baja yang akan datang ID508mm, 610mm, OD1800mm, bobot 20T
Koil bayi yang sudah jadi ID508mm, OD1800mm, bobot koil 20T max
Lebar kumparan induk 500-1600 mm
Lebar baby coil 30mm -600mm
Jumlah pemotongan 1mm x 30 slot; 3mm x 15 slot
Motor utama Slitter 132KW + Recoiler 160KW
Pisau pemotong ID220 x OD340 x 20mm SKD11 HRC58-61
Tulang penggulungan Mandrel tanpa jahitan
Opsional Mesin pemotong cepat, turnikel pengungkapan
Kecepatan pemotongan 0-120-150mpm diatur
Konfigurasi Siemens PLC, Parker Drive, Katup Vitory
Keakuratan pemotongan Lebar celah ±0,1mm; Camber ±0,1mm/m; bur 5% dari ketebalannya; punggung mundur <0,5mm

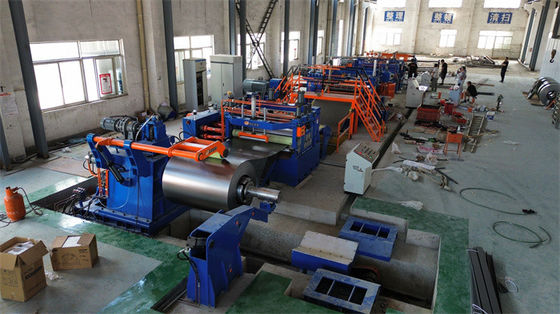

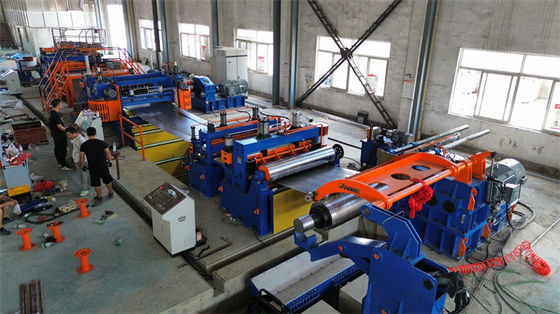

150mpm Otomatis Coil Metal Sheet Sliting Line150mpm Otomatis Coil Metal Sheet Sliting Line150mpm Otomatis Coil Metal Sheet Sliting Line
