CRC CRC CRS Steel Thin Sheet Metal Cut To Length Line Machine 25pcs/min x 2m
Metal coil sheet cutting to length line adalah salah satu produk mesin utama kami, kami memproduksi sheet metal cut to length line machine selama 16 tahun, memasok cut to length line ke Malaysia, KSA, UAE,Nigeria, Aljazair, Amerika Serikat, Argentina, Rusia, Ethiopia, Mesir, dll, sekitar 30 negara,
Lembaran kumparan dapat digulung panas, digulung dingin, lembaran baja galvanis, lembaran baja tahan karat, lembaran aluminium, lembaran ukuran ringan dipotong ke garis panjang memiliki perataan halus dan pemotongan cepat.Kepadatan lembaran +/-1mm per meter persegi, cepat berhenti memotong 2m x 28pcs / menit.
Dilapisi dingin, galvanis kumparan lembaran baja tipis dan membutuhkan leveler presisi (( 4 tinggi atau 6 tinggi),pemotongan cepat (banyak pelanggan memilih pemotongan servo drive) dan sistem stacking dapat satu stacker atau ganda lapisan stacker pertukaran cepat dengan satu sama lain.
Berjalan terus-menerus dari leveler, servo panjang makan dan cepat pemotongan pneumatik atau servo dipimpin pemotongan memastikan kecepatan tinggi dan kerja presisi tinggi,kecepatan menumpuk mengikuti lembar potong yang akan datang dan menumpuk setiap lembar cepat satu per satu, untuk kumparan 2mm x 1250 x 15T, dibutuhkan 20 menit untuk memotong, sekitar 40 menit satu kumparan.
Tata letak
Dua set coil mempersiapkan pelana, single mandrel uncoiler dengan tegangan belakang, coil head press dan peeler, 4 leveler tinggi, loop pit, panduan pusat, servo panjang pemasangan dengan filming, shear cepat,meja sabuk pengantar, satu atau dua set stacker, mobil output atau meja roll.
Komposisi
- Coil pelana, menyimpan satu atau dua kumparan untuk siaga, beban 20T
- Kereta pengisian kumparan. muat kumparan pada uncoiler mandrel, mengangkat ke atas ke bawah dan fwd-bwd berjalan.
- Uncoiler mandrel tunggal: mandrel ekspansi hidrolik untuk standar Ф508mm, motor tegangan belakang dipasang untuk uncoiling stabil dan leveling,mengpusat dasar uncoiler untuk memastikan pusat kumparan pada ceterline.
- 2+15 Roller Leveler: 4Hi, 4 baris roller cadangan, 75KW DC.
- 2+21 6Hi leveler adalah opsional, investasi yang lebih mahal, perataan presisi yang lebih tinggi, lebih cocok untuk stainless steel, lembaran aluminium.
- Servo Panjang makan: Servo panjang pengukuran ((2+5+2 rol didorong oleh servo motor dan pengontrol)
- Pneumatic Fast Stop Shear: Crank shaft memotong dari bawah ke atas, bilah bawah berbentuk v.
- Conveyor sabuk: mengangkut lembaran selesai ke stacker
- Sistem tumpukan: termasuk meja gunting, meja gulung output atau gerobak output untuk menerima dan mengeluarkan lembaran yang ditumpuk, beban tumpukan 5T.
| Pengukur cahaya kecepatan tinggi dipotong ke panjang |
Parameter |
| Ketebalan lembaran kumparan baja ((mm) |
0.2-1,5mm, 0.25-2.0mm, 0.3-3.0mm, 0.4-4.0mm |
| Lebar lembaran kumparan baja ((mm) |
600mm, 1000mm, 1250mm, 1600mm |
| Beban uncoiling (MT) |
10T, 15T, 20T |
| Kecepatan jalur ((mpm) |
80m/menit |
| Keakuratan pemotongan ((mm) |
±0,50mm /2m panjangnya
|
| Keakuratan leveling |
≤ ± 1,0 mm/m2 |
| Pemotongan burrs |
≤ 3% dari ketebalan |
| Keakuratan tumpukan |
≤ 1,0 mm lebar, ≤ 1,5 mm panjang, |
| Kekuatan total ((KW) |
100KW ~ 130KW ~ 150KW - 165KW |
| Luas lahan ((L x W) |
25m x 10m |
Pembuatan yang tepat:
| Bagian |
Bahan, Pengolahan, Merek |
| poros, sumbu, roller |
42CrMo, HB250-275 |
| Bingkai, dasar |
Q235-A,Q345 ((16Mn) Pengelasan plat baja, pengelasan |
| Kerangka gearbox |
Q345 Pengelasan pelat, pengolahan panas, peledakan pasir, cat primer |
| Penggerak: |
40Cr baja tempa, HB240-255, gigi wajah keras, gigi menggiling |
| Segmen Uncoiler: |
55# Besi cor, tempering, hard chrome coating dan polishing |
| Pompa hidraulik |
Pompa variabel piston Yuken |
| PLC |
Siemens S200 |
| Bantalan |
HRB, ZWZ, SKF |
| Bagian pneumatik |
Airtac, SMC |

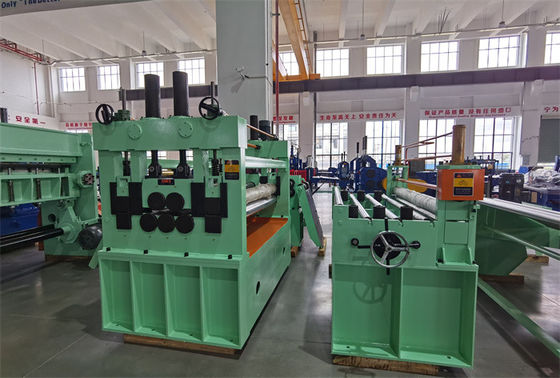

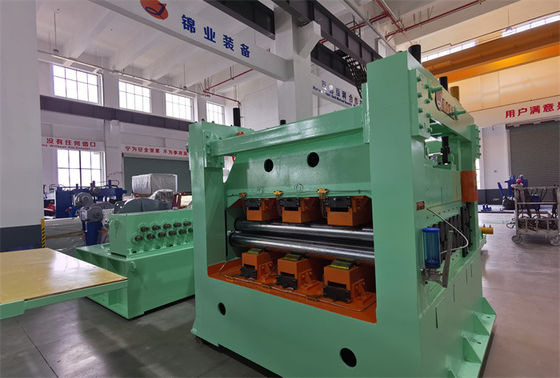

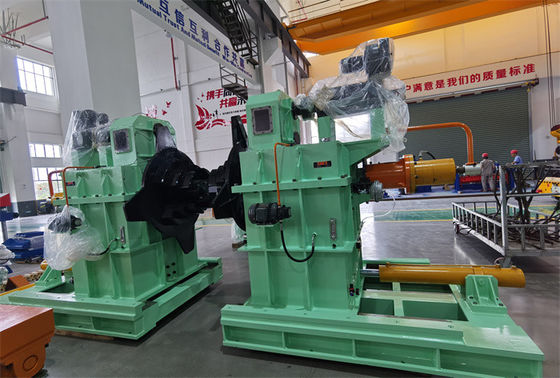

Foto:
