Mesin Slitting Metal Stainless Steel Coil Slitting Line Otomatis Berkecepatan Tinggi 0,3-3 X 1600

Mesin pemotong kumparan stainless steel dengan presisi tinggi (0,3 -3 x 1600)

Mesin pemotong lembaran stainless steel presisi tinggi memiliki struktur yang sangat kuat dan membutuhkan manufaktur yang sangat tepat.

Baja tahan karat, seperti seri SUS200, SUS300, SUS400, dibandingkan dengan baja karbon normal Kekuatan yield ≤270Mpa Kekuatan tarik ≤465Mpa,STS memiliki kekuatan yang lebih kuat Kekuatan output ≤550Mpa Kekuatan tarik ≤780Mpa.

.

Lembar stainless steel adalah baja berkualitas tinggi, membutuhkan presisi tinggi pemotongan berkualitas tinggi. permukaan lembaran STS cerah, harus dilindungi dengan baik dalam proses pemotongan dan mundur,rol transmisi akan dilapisi karet.

Komposisi dan Karakteristik

1Sangat kuat decoiler dan koil pembukaan roll pers dan peeler pelat pelat, untuk menahan koil baja stabil pada saat strip baja yang ditarik keluar, dan mengirim strip kepala ke peralatan makan jepit.

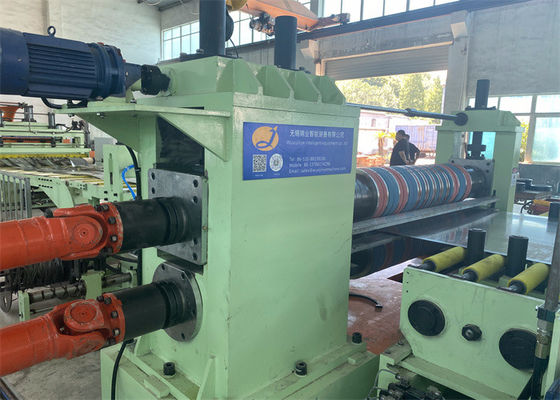

2.Slitter: Slitter berdiri, poros, pisau yang lebih besar dan lebih kuat dari slitter normal. daya drive motor sekitar 50% lebih dari slitter model normal.

3.Semua rol transmisi dilapisi karet PU untuk menghindari permukaan lembaran STS dari goresan.

4.Akumulator lubang loop lebih panjang dan cukup dalam untuk memastikan strip baja menumpuk.

5Unit penyediaan tegangan memiliki kedua roller dan wol felt untuk menyediakan tegangan stabil diatur untuk mundur.

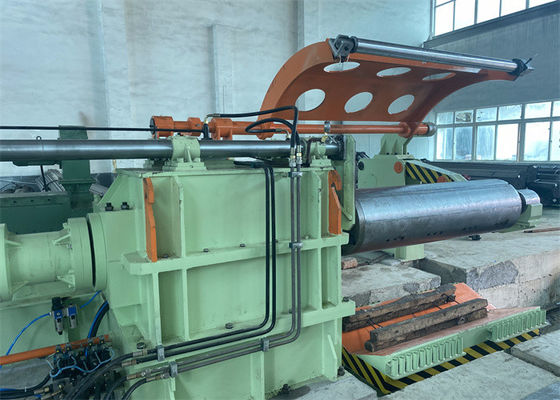

6.Recoiler memiliki tipe portal frame overarm separator, dari atas sampai tekan strip pemisah.

7Kecepatan pemotongan biasanya dibatasi dalam 80 m/menit.

8Pisau pemotong akan bahan khusus SKD11, H13K, SLD, dll.

9Sistem hidrolik, seperti silinder hidrolik, katup, harus kuat dan lebih tahan lama.

Keakuratan pemotongan:

• Toleransi lebar celah: 0.10mm; lebar celah < 300mm, ketebalan < 1.2mm, toleransi lebar celah ¥ 0.05mm;
• Slit camber: ¥0.5mm/M untuk strip lebih lebar dari 300mm, ¥1.0mm/M untuk strip <300mm. Pita tepi dalam 100mm dari tepi mother coil tidak dalam pembatasan.

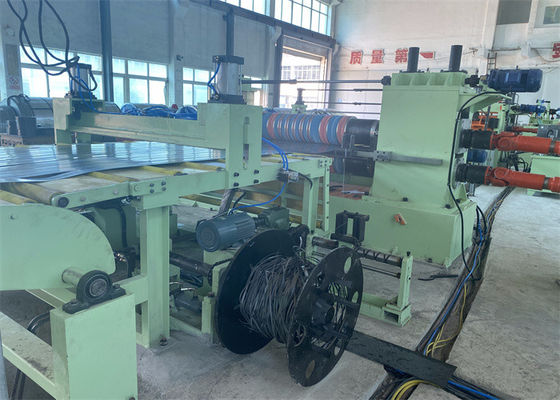

• Burrs: ¥0.05mm, atau katakanlah, tidak lebih dari 5% dari strip lebih dari 1mm tebal memotong pada kecepatan stabil di bawah kondisi pisau tajam dan celah pisau yang tepat.
• Recoil staggering ± 0.5mm (pada kecepatan stabil, perubahan kecepatan tidak begitu cepat
• Recoil turriform: ± 2.0mm (pada diameter bobot maksimum)

Proses tata letak:

Coil mempersiapkan pelana, Coil loading Car, Uncoiler mandrel tunggal dengan roll pers, Coil kepala peeler, Pinch feeder & 5 roller Pre-leveler, Shear, Pit loop 1, Side guide, Slitter, Scrap winder,Lemparan lubang 2, Tensioner dan Pre-separator, post shear dan roller deflektor, recoiler dengan overarm separator, coil discharging car, (turnstile)

Parameter:
