Heavy Gauge Slitting Line Machine Steel Sheet Coil Slitting Machine 3-12 X 2000

Garis Menggorok Lembar Baja Kumparan Berat

Untuk memotong pelat koil tebal dalam arah memanjang, seperti baja ringan 8mm, 10mm, 12mm, 14mm, atau celah pengukur berat tarik tinggi, seperti 4mm, 5mm, 6mm, 7mm, 8mm, dll..., mesin harus menahan berat beban dan struktur mesin harus struktur kuat yang kuat!

Kami memasok mesin slitting pelat tebal dengan daya tarik tinggi ke model India 6x2000, garis slitting 8 x 2000 kepala ganda ke Aljazair dan Rusia, slitter 12x1250mm ke pasar domestik di Sichuan.

Karakteristik :

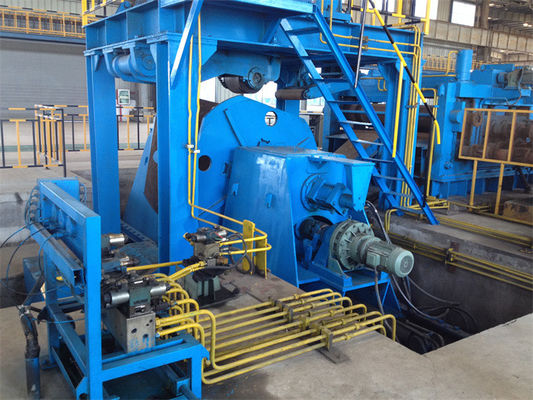

1. Big baffle double cone uncoiler: pelat koil baja tebal seringkali berat dengan diameter luar yang besar, berat koil maksimum bisa 30-40T dan diameter luar sekitar 2200mm.Diameter koil bagian dalam tidak begitu teratur, tampak berbentuk oval, dua mandrel kerucut yang berlawanan dapat dengan mudah menopang koil di dalamnya.
2. Pre leveler yang kuat sebelum menggorok: Pelat tebal dililitkan menjadi gulungan di jalur gulungan, jari-jari gulungan strip kuat, leveler yang kuat dapat meratakan radius tekukan kumparan menjadi rata, siap untuk pemotongan nanti.
3. Tensioner lima rol: Ketegangan lima rol adalah 3 di atas 2 struktur rol, menjaga strip baja dengan erat di bawah tegangan rekoil yang stabil

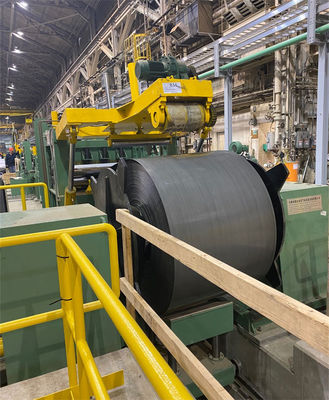

4. Strip memisahkan rangka tekan di atas recoiler: Untuk memastikan recoiling terus menerus, setiap strip harus dipegang dengan rapi dan rapat satu lapisan di atas lapisan bawah, rangka press pemisah hidrolik berdiri kokoh di atas fondasi, menekan poros pemisah ke strip recoiling dengan dua silinder hidrolik.
5. Slitter dan recoiler: Strukturnya sama seperti biasanya, jauh lebih kuat, dan beberapa bagian mengadopsi bahan khusus.Slitting dan recoiling bekerja dalam sinkronisasi dengan kontrol PLC.
6. Panduan sisi penyetelan bermotor: untuk lembar pengukur ketebalan, penyetelan panduan samping digerakkan oleh motor dengan menekan tombol pada panel.
7. Dua penggulung skrap di setiap sisi: digerakkan secara independen oleh motor frekuensi AC besar, dengan perpindahan belitan skrap.
8. Kontrol listrik: Kabinet CCD berada di belakang mesin slitting di sisi penggerak, panel operator duduk di depan mesin, yang memiliki layar sentuh dan Siemens PLC.

 Komposisi dan Parameter:

Tata letak:
