Mesin Slitting Line Disesuaikan Kecepatan Tinggi Sheet Metal Coil Slitting Lines

Garis Celah Lembaran Logam Berkecepatan Tinggi Disesuaikan

Garis slitting berkecepatan tinggi berarti kecepatan garis 120m/mnt, 150m/mnt, maks hingga 200m/mnt, ditambah waktu henti yang efisien untuk memuat, memasang dan membongkar sekitar 10 menit, misalnya memotong koil baja 0,3mm x 1250mm 15T pada 150m/mnt, itu memakan waktu 35 menit, total 45 menit, setiap 8 jam 10 gulungan 150T.

Karakter tiap unit:

1. Pelana penyimpanan koil: letakkan satu koil di atas pelana, mobil koil berada di bawah koil dan angkat, yang mengurangi waktu kerja derek di atas kepala dan menghindari koil baja rusak jika derek langsung meletakkan koil pada mobil koil.
2. Mobil pemuatan koil: baik tipe lantai atau tipe pit, muat koil ke mandrel uncoil.

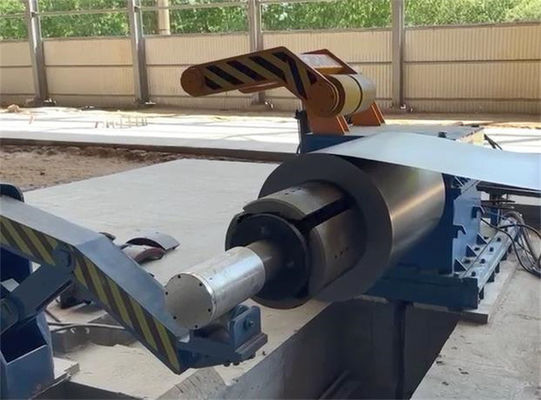

3. Uncoiler: kantilever mandrel tunggal atau ujung poros dengan penyangga, mandrel ekspansi hidraulik yang sesuai untuk 508mm, dan dapat memasang segmen tambahan atau selongsong karet untuk melepaskan koil ID yang lebih besar.Beban pada mandrel bervariasi dengan dimensi gulungan yang berbeda.
4. Rol tekan kepala koil, pelat sekop pengupas: bekerja sama satu sama lain untuk membuka kepala koil dan mengirim ke pengumpan jepit.
5. Pengumpan cubit dan preleveler: pada tahap threading, kirim kepala koil ke depan ke slitter, dalam mode otomatis, sinkron dengan slitter yang terus mengirimkan lembaran logam ke akumulator.
6. 1 # loop akumulator pertama di tanah: pelat pengepak hidrolik sebagai jembatan untuk membiarkan lembaran melewati tahap threading, dalam mode otomatis, menumpuk perjalanan baja di lubang untuk menyinkronkan kecepatan makan dan menggorok, dengan sensor listrik di dinding lubang untuk mengontrol perulangan.
7. Rol tekan dan pemandu samping: untuk memandu strip baja secara horizontal dan vertikal di tengah mesin slitting.

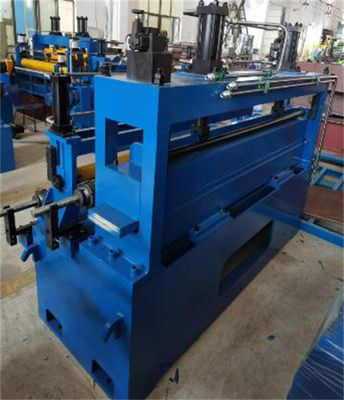

8. Mesin utama, slitter: termasuk sepasang poros paralel, satu dudukan slitter yang dapat dipindahkan, satu dudukan slitter tetap, mekanisme sekrup bawah, penggerak dan transmisi yang dikendalikan oleh driver DC / AC, operator memasang pisau dan spacer ke poros ganda sesuai dengan strip jadi ukuran.
9. Penggulung skrap tepi: angin skrap tepi, tegangan belitan dikendalikan oleh konverter frekuensi.
10. Lubang loop akumulator 2 #: struktur yang sama dengan lubang akumulator 1 #, untuk menjamin kecepatan slitting dan recoiling yang sinkron, strip celah tidak pernah terjerat dalam loop.
11. Unit pengukur tegangan dan kecepatan: jenis kempa wol hidraulik atau tegangan jenis rol yang menyediakan recoiling, pengodean kecepatan jalur pengukuran sebelum recoiling.

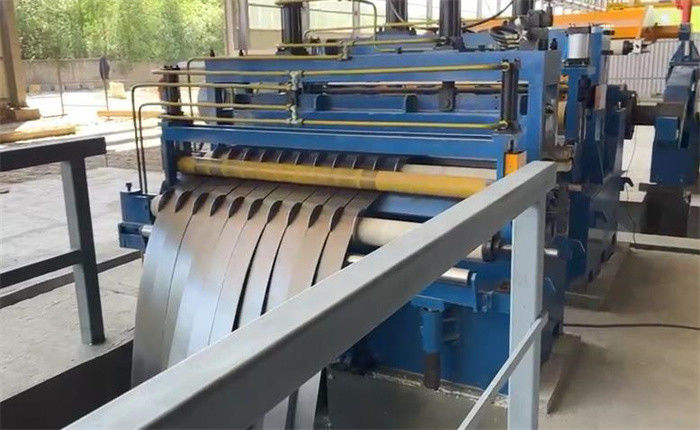

12. Deflector roller dan pre separator: sebelum recoiling, pisahkan strip baja secara berurutan dan pandu arah strip untuk recoil nipper mandrel.
13. Memisahkan overarm dan recoiler: baik mandrel segmen mulus atau terbuka, untuk memastikan recoiling yang baik, punuk melingkar ≤0.5mm, perbedaan tepi ± 0.10mm, separator overarm secara hidrolik bergerak ke atas dengan koil recoiling menjadi lebih besar.
14. Sistem kontrol listrik: PLC Siemens untuk mengontrol garis celah yang bekerja dengan kecepatan tinggi.
15. Stasiun hidrolik dan jalur pipa: Motor pompa AC Siemens, pompa piston variabel Yuken, dan pipa oli tanpa sambungan.

Parameter:

Tata letak:
