Mesin Slitting Line Baja Tugas Berat Mesin Slitting Sheet Coil Tarik Tinggi

Mesin Slitting Line Baja Tugas Berat Mesin Slitting Sheet Coil Tarik Tinggi
Basic Properties
country of origin
Wuxi, Cina
Brand Name
Jinye
PRODUCT MODEL
JY(0,2-3,0) x 1550
Trading Properties
MOQ
1 set
Packing
3x40HC
period for dispatch
100-180 hari
payment method
L/C, T/T
Supply Capacity
10Set per tahun

Product Details

Menyoroti:

Mesin Slitting Line Baja Tugas Berat

,

Mesin Slitting Steel 80mpm

,

Mesin Slitting Sheet Coil Tarik Tinggi

Prodcut Name: Mesin pemotong lembaran kumparan
Sheet Coil Material: Karbon tinggi AISI 1050, 1075, 1095
Sheet Width: 50mm -1500mm
Sheet Thickness: 0,3-3mm
Coil Inner Diameter: 508mm, 610mm
Coil Outer Diameter: 2000mm
Max Coil Weight: 30T
Slitting Speed: 80 mpm
Number Of Slitting: 1mm x 30 slot; 3mm x 8 slot
Slitting Precision: +-0,12mm
Applicable Industries: Energi & Pertambangan, Penggunaan Rumah, Hotel, Ritel, Peternakan, Pekerjaan Konstruksi, Toko Ga
Key Selling Points: Presisi Tinggi, Produktivitas Tinggi, Biaya rendah dan kecepatan tinggi
After Sales Service: Dukungan online, instalasi lapangan
After Warranty Service: Dukungan teknis video, Dukungan online, Pemeliharaan lapangan
Product Brief
Heavy Duty Steel Slitting Line Machine Untuk High Tensile Coil Sheet Koil baja karbon tinggi adalah baja tarik tinggi, sangat keras dan elastisitas tinggi, digunakan untuk membuat alat, pisau, pegas, dll.1075,1080, 1085, 1090, 1095, C67S rentang kekuatan tarik sekitar 750Mpa-1000Mpa Lembar baja ...
Product Description

Heavy Duty Steel Slitting Line Machine Untuk High Tensile Coil Sheet



Koil baja karbon tinggi adalah baja tarik tinggi, sangat keras dan elastisitas tinggi, digunakan untuk membuat alat, pisau, pegas, dll.1075,1080, 1085, 1090, 1095, C67S rentang kekuatan tarik sekitar 750Mpa-1000Mpa



Lembar baja kekuatan tarik tinggi dalam gulungan adalah baja berkualitas tinggi, yang membutuhkan pemotongan berkualitas tinggi.
Kami membuat dan memasok mesin pemotong kumparan baja tegangan tinggi untuk pelanggan domestik di Shanghai dan Suzhou dan pelanggan asing di AS.



Kami tahu dengan baik kebutuhan pelanggan dari panas bergulir gulungan memotong garis dan apa konfigurasi mesin sesuai pasar.Kami telah memasok ratusan set mesin pemotong HR untuk pelanggan di seluruh dunia, selamat datang pertanyaan Anda.



Komposisi dan Karakteristik

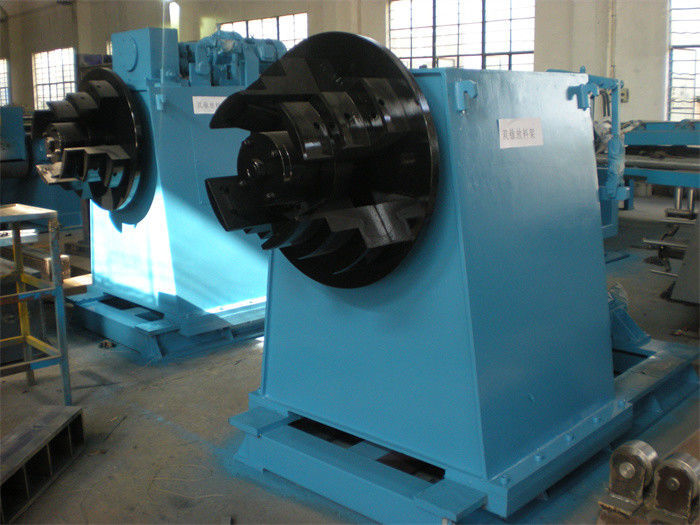

1Sangat kuat decoiler dan coil pembukaan roll pers dan peeler pelat pelat, untuk memegang coil baja stabil pada saat strip baja yang ditarik keluar, dan mengirim strip kepala ke peralatan makan jepit.
2.Slitter: Slitter berdiri, poros, pisau yang lebih besar dan lebih kuat dari slitter normal. daya drive motor sekitar 50% lebih dari slitter model normal.
3.Winder scrap tepi mengadopsi tegangan tipe torsi, lebih kuat dan efisien.
4.Akumulator lubang loop lebih panjang dan cukup dalam untuk memastikan strip baja menumpuk.
5Unit penyediaan tegangan memiliki kedua roller dan wol felt untuk menyediakan tegangan stabil diatur untuk mundur.
6.Recoiler memiliki tipe portal frame overarm separator, dari atas sampai tekan strip pemisah.
7Kecepatan pemotongan biasanya dibatasi dalam 80 m/menit.
8Pisau pemotong akan menjadi bahan khusus yang cocok untuk pemotong baja keras.

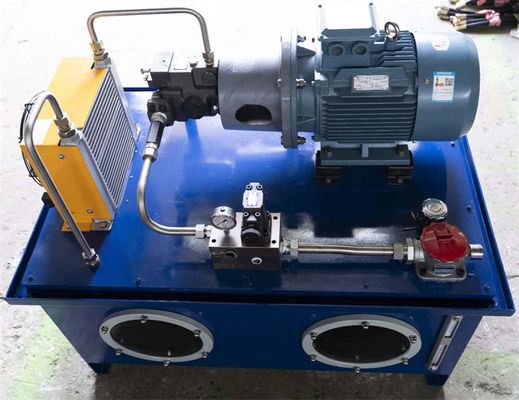

9Sistem hidrolik, seperti silinder hidrolik, katup, harus kuat dan lebih tahan lama.



Proses tata letak:

Coil persiapan pelana, Coil loading Car, Uncoiler dengan roller pers, Coil kepala peeler, Pinch feeder & 5 roller Pre-leveler, Shear, Pit loop 1, Side guide, Slitter, Scrap winder, Pit loop 2,Tensioner dan Pre-separator, post shear dan roller deflektor, recoiler dengan overarm separator, coil discharging car



Parameter:

Garis pemotong (0,2-3,0) x 1550 80mpm Parameter
Koil baja yang akan datang ID508mm, 610mm, OD2000mm, bobot 30T
Koil bayi yang sudah jadi ID508mm, OD2000mm, bobot kumparan 30T max
Lebar kumparan induk 500-1550 mm
Lebar baby coil 50mm -1500mm
Jumlah pemotongan 1mm x 30 slot; 3mm x 8 slot
Motor utama Slitter 132KW + Recoiler 160KW
Pisau pemotong ID250 x OD380 x 20mm SLD, HRC60-61
Tulang penggulungan 508mm mandrel
Opsional Mesin pemotong cepat, turnikel pengungkapan
Kecepatan pemotongan 0-80mpm disesuaikan
Konfigurasi Siemens PLC, Parker DriveR, katup Rexroth
Keakuratan pemotongan Lebar celah ±0,10mm; Camber ±0,1mm/m; bur 5% dari ketebalan; punggung mundur <0,5mm



Konfigurasi:

Bagian Bahan, Pengolahan, Merek
poros, poros, rol 40Cr, HB250-275, HRC55-58
Slitter arbor 42CrMo pemalsuan, HB280-300, permukaan frekuensi menengah tempering HRC50-55, lapisan krom keras, permukaan polishing
Bingkai, dasar Q235-A,Q345 Pengelasan pelat baja, pengelasan
Kerangka gearbox Q345 Pengelasan pelat, pengolahan panas, peledakan pasir, cat primer
Penggerak: 40Cr baja tempa, HB240-255, gigi wajah keras, gigi menggiling
Uncoiler, Segmen Recoiler: 45# Besi cor, tempering, hard chrome coating dan polishing
Pompa hidraulik Pompa variabel piston Yuken
PLC Siemens S200
Bantalan HRB, ZWZ, SKF
Bagian pneumatik Airtac, SMC
