Q235 S355 Steel Coils Slitting Line Machine Heavy Gauge Slitting Line 14 X 2000

Garis Slitting Pengukur Berat untuk Koil Baja Q235 S355 14 x 2000

Untuk memotong pelat koil setebal 3-14mm dalam arah memanjang (atau slitting pengukur berat tarik tinggi, seperti 2-8mm), dll..., mesin slitting akan menanggung beban berat dengan struktur mesin yang kuat!

Tingkat otomatisasi Garis Slitting Pengukur Berat harus tinggi, karena pengoperasian manual tidak akan layak untuk mesin berat, semua penyesuaian harus otomatis, seperti pemasangan kepala koil, pemandu tengah, penggulungan scrap, penggantian separator, pemuatan dan pembongkaran koil, dll.

Jelas garis slitting pengukur berat adalah investasi besar, aplikasinya untuk slitting koil baja pengukur berat, baja karbon rendah atau baja paduan rendah, mungkin jumlah slittingnya tidak begitu banyak karena lebar strip pengukur ketebalan tidak akan kecil.

Karakteristik :

1. Uncoiler kerucut ganda sekat besar: pelat koil baja tebal seringkali berat dengan diameter luar besar, berat koil maksimum bisa mencapai 30-40T dan diameter luar mencapai sekitar 2200mm. Diameter koil bagian dalam tidak begitu teratur, tampak berbentuk oval, dua mandrel kerucut yang berlawanan dapat dengan mudah menopang bagian dalam koil.

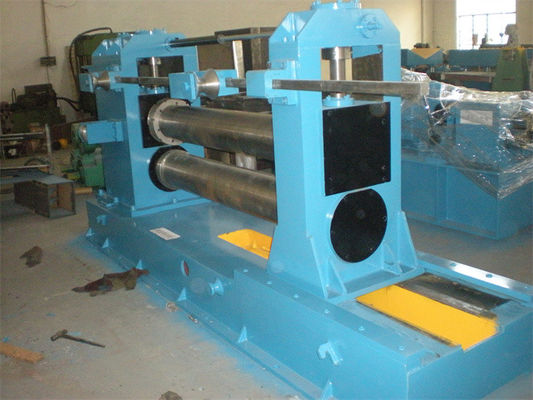

2. Perata pra yang kuat sebelum slitting: Pelat tebal digulung menjadi koil di jalur penggulungan, radius penggulungan strip kuat, perata yang kuat dapat meratakan radius tekukan koil agar menjadi rata, siap untuk slitting selanjutnya.
3. Pemandu samping yang dapat disesuaikan bermotor: untuk lembaran pengukur ketebalan, penyesuaian pemandu samping dilakukan dengan motor dengan menekan tombol pada panel.

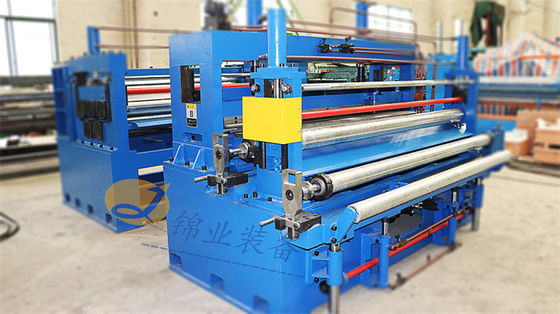

4. Slitter dan recoiler: Strukturnya sama seperti normal, jauh lebih kuat, dan beberapa bagian menggunakan bahan khusus. Slitting dan recoiling bekerja secara sinkron oleh kontrol PLC.

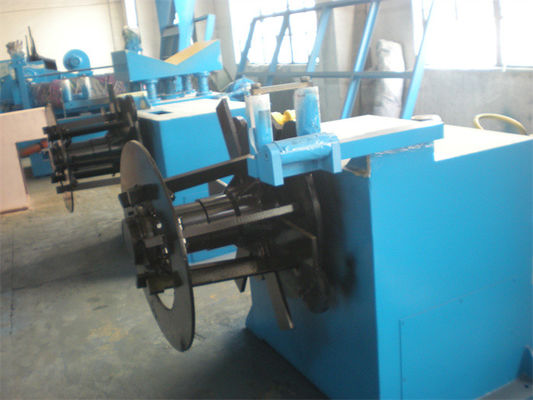

5. Dua penggulung scrap di setiap sisi: digerakkan secara independen oleh motor frekuensi AC besar, dengan perpindahan penggulungan scrap.
6. Penegang lima rol: Tegangan lima rol adalah struktur rol 3 atas 2, menjaga strip baja tetap di bawah tegangan recoiling yang stabil

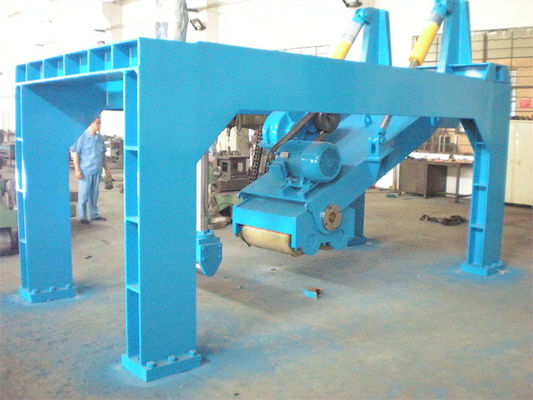

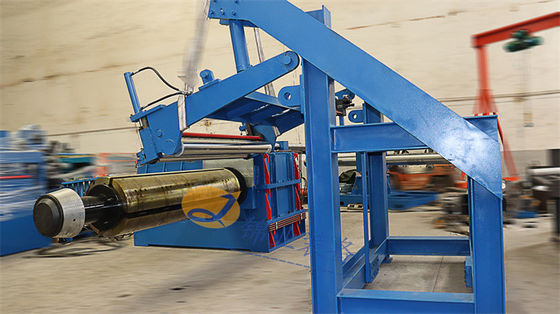

7. Rangka penekan pemisah strip di atas recoiler: Untuk memastikan recoiling berkelanjutan, setiap strip harus dipegang dengan rapi dan erat satu lapis di atas lapisan bawah, rangka penekan pemisah hidrolik berdiri kokoh di atas fondasi, menekan poros pemisah ke strip recoiling dengan dua silinder hidrolik.
8. Kontrol listrik: kabinet kontrol pusat berada di belakang mesin slitting di sisi penggerak, panel operator berada di depan mesin, yang memiliki layar sentuh dan Siemens PLC.
9. Paket daya hidrolik akan menjadi dua stasiun, satu di tahap depan jalur, yang lainnya di tahap belakang.

 Komposisi dan Parameter:

Tata Letak:
