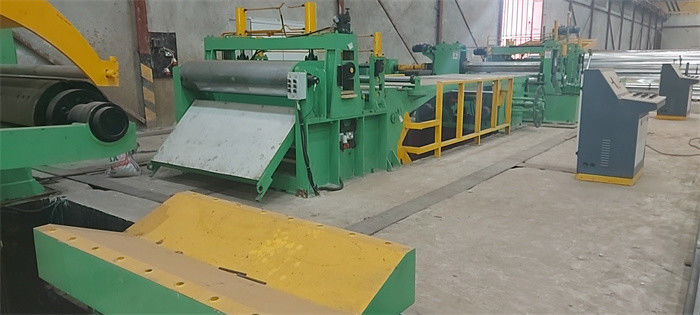

Pengukur Cahaya Garis Celah Presisi Kecepatan Tinggi 0,3-3 X 1250

Hot Sale Precision Slitting Line untuk Pengukur Cahaya (0,3-3 X 1250)

Garis menggorok lembar Pengukur Cahaya memiliki model penjualan panas,0,3-3 X 1250, menggorok kecepatan biasanya 120m/min, mekanisme diaturuntuk mengurangi waktu istirahat, waktu loading, threading dan unloading untuk koil bisa selesai dalam 10 menit.umumnya koil 15T membutuhkan 30-40 menit, setiap hari 8 jam dapat menghasilkan 200T.

pengukur cahaya logam kecepatan tinggi presisi tinggi Garis menggorok memiliki karakteristik yang dirancang, mesin, dirakit dan dipasang dengan tepat, kami menyediakan 3 x 1250 garis menggorok ke Rusia (2set), Kazakhstan (2set), Kosta Rika (1set), El Salvador (1Set) , Kolombia(1set), Tanzania (1set), Nigeria(1set), Filipina(2set), dll..

Komposisi dan tata letak

Sadel persiapan koil, Mobil pemuatan koil, Uncoiler, Pembuka kepala koil, Pengumpan cubit & Pre-leveler, Geser, Akumulator Pit 1, Pemandu entri, Slitter, Penggulung skrap, Akumulator Pit 2, Tensioner dan Pre-separator, post shear dan roller deflektor , recoiler dengan separator overarm, mobil pengosongan koil, (pintu putar)

• 1.Coil menyimpan pelana: letakkan kumparan siap di pelana, mobil kumparan berada di bawah kumparan dan angkat
• 2.Coil memuat mobil: baik tipe mobil koil lantai atau tipe pit, muat koil ke mandrel uncoil.
• 3.Single mandrel uncoiler: mandrel ekspansi hidrolik untuk standar Ф508mm, dan dapat memasang segmen tambahan atau selongsong karet untuk mengurai gulungan ID yang lebih besar.
• 4.Coil head press roller, peeler shoveling plate: untuk membuka kepala coill dan mengirim kepala ke pengumpan pinch.
• 5.Pinch feeder, 3rolls Leveler, front shear: di threading kirim kepala koil ke depan ke slitter, dalam mode otomatis, sinkron dengan slitter terus mengirimkan strip ke 1 # loop akumulator.
• 6.1 # loop akumulator: pelat pengepak hidrolik sebagai jembatan untuk membiarkan lembaran tipis melewati selama tahap threading, dalam mode otomatis, menumpuk perjalanan baja di lubang loop untuk menyinkronkan pengumpanan mencubit dan kecepatan menggorok.
• 7.Tekan rol dan panduan samping: untuk memandu strip baja secara horizontal dan vertikal di tengah slitter.
• 8.Slitter: termasuk sepasang poros pisau paralel, satu slitter stand yang dapat dipindahkan, satu slitter stand tetap, mekanisme screw down, motor dan transmisi serta alat slitting presisi tinggi.
• 9.Edge scrap winder: wind up edge scrap, winding tension disediakan oleh motor yang dikendalikan oleh inverter.
• 10.2 # lubang loop akumulator: struktur yang sama dengan lubang akumulator 1 #, untuk menjamin kecepatan slitting dan recoiling yang sinkron, strip celah tidak pernah terjerat dalam loop.
• 11.Press roller, Tension, post shear: press slit strips, hydraulic wool felt type atau roller type tension penyediaan recoiling, cut strip tails flat.
• 12.Pre separator dan Deflector roller: sebelum recoiling, pisahkan strip baja secara berurutan dan defleksikan strip untuk recoil gripper mandrel.

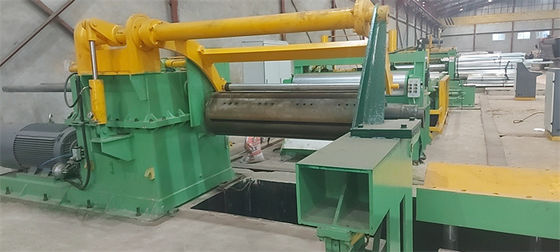

• 13. Memisahkan overarm dan recoiler: baik mandrel segmen mulus atau terbuka, koil dilucuti dengan rapi.
• 14.Coils Unloading Car: bongkar slit coils dari recoil mandrel.
• 15. Sistem Hidrolik: power pack hidrolik, katup, pipa dan sambungan
• 16.Sistem kontrol listrik: PLC Siemens untuk mengontrol garis pemotongan bekerja.

Parameter

Gambar Tata Letak
