Lembaran Baja Berkecepatan Tinggi Dipotong Memanjang Garis Mesin Pengukur Cahaya Di Bawah 3mm

Lembaran Baja Berkecepatan Tinggi Dipotong Memanjang Garis Pengukur Cahaya

Lembaran Baja Pengukur Cahaya yang dipotong memanjang adalah kecepatan tinggi dengan presisi tinggi, populer di pabrik pembuatan lembaran logam.

Untuk gulungan baja dengan ketebalan 0,3 hingga 3,0 mm, biasanya baja canai dingin, baja galvanis, baja pra-cat, proses uncoiling, leveling, dan pemotongan hingga panjang membutuhkan kecepatan tinggi:

1/kecepatan potong cepat:

Dalam pemotongan berhenti cepat, kecepatan lembaran naik turun hingga panjang tertentu dan lembaran terpotong cepat

2/kecepatan lari cepat

Lembaran berjalan secepat mungkin untuk dipotong dan ditumpuk.

Geser berhenti cepat mencakup waktu tertentu, panjang lari terdiri dari percepatan, kecepatan penuh dan perlambatan, katakanlah kecepatan rata-rata, seluruh waktu pembuatan setiap lembar akan ditentukan waktu pemotongan, panjang lembar dan kecepatan rata-rata.

Komposisi

• 1.Coil menyimpan sadel, simpan beberapa gulungan
• 2.Coil memuat mobil.bongkar koil ke uncoiler
• 3.Uncoiler mandrel tunggal: mandrel ekspansi hidrolik untuk standar Ф508mm.
• 4.Coil head snubber roller, peeler shoveling plate: untuk membuka kepala coill dan mengirim kepala ke pengumpan pinch

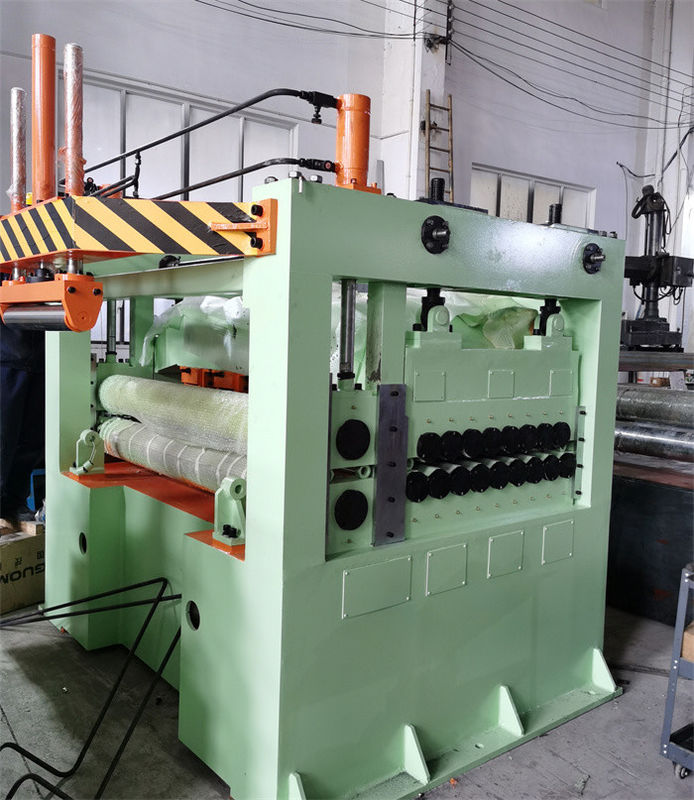

• 5.2+17 Roller Leveler: 4Hi atau 6Hi, tegangan balik menguntungkan antara leveler dan uncoiler.
• 6.Pit Accumulator: pada tahap threading, jembatan bergoyang menutupi lubang untuk membiarkan lembaran koil melewatinya, pada tahap berjalan otomatis menumpuk lembaran di lubang.
• 7. Pengukur Panjang Servo (dan Laminasi Film): Pengukuran panjang servo (sepasang rol penjepit atau struktur rol 2+5+2 yang digerakkan oleh motor servo dan pengontrol), dengan rol penjepit berlapis PU untuk laminasi film

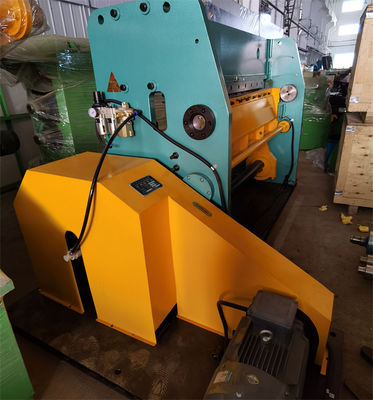

• 8.Pneumatic Fast Stop Shear: poros engkol memotong dari bawah ke atas, bentuk v blade lebih rendah.
• Celah antara bilah atas dan bilah bawah mudah disesuaikan.
• 9.Belt Conveyor: kirimkan lembaran jadi ke penumpuk

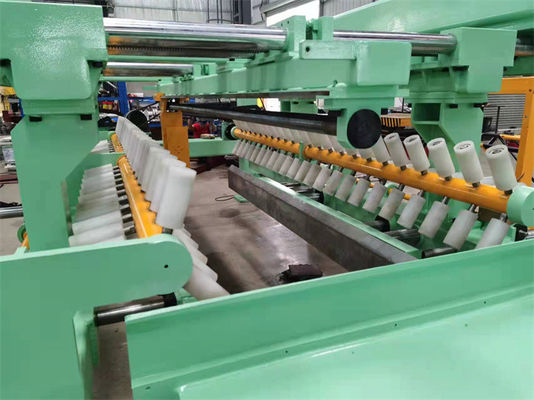

• 10.Stacker: menumpuk beban 5T.
• 11.Seprei Mobil: kirimkan seprai, lalu pengepakan.bisa dua mobil, satu bekerja dan yang lain menunggu.
• 12. Sistem hidrolik: pompa roda gigi 7.5KW memberikan tekanan 12Mpa.
• 13. Sistem Kontrol Listrik: Satu kabinet listrik dan dua panel operator (satu konsol untuk pengukuran servo, PLC, HMI dan susun, satu untuk uncoiling dan leveling) dengan fungsi yang lengkap dan aman

Parameter:

Proses tata letak:

Foto:
