Presisi Dipotong Memanjang Garis Kumparan Lembaran Baja Memotong Garis Panjang 0,3-3 X 1300

Baja Lembaran Presisi Dipotong Memanjang Mesin

Lembaran presisi Pemotongan baja ke garis panjang adalah salah satu produk utama, rentang lembaran pengukur tipis adalah 0,2-2mm, 0,3-3mm, 0,4-4mm, 0,3-3 x 1300 kecepatan tinggi pemotongan cepat ke garis panjang adalah model penjualan panas.

Kumparan baja adalah baja canai dingin, baja galvanis, baja pra-cat, proses uncoiling, leveling dan cutting to length adalah kecepatan tinggi:

Geser berhenti cepat mencakup waktu tertentu, panjang lari terdiri dari percepatan, kecepatan penuh dan perlambatan, katakanlah kecepatan rata-rata, seluruh waktu pembuatan setiap lembar akan ditentukan waktu pemotongan, panjang lembar dan kecepatan rata-rata.setiap menit 25pcs untuk lembar panjang 2m.

Komposisi

• 1.Coil menyimpan pelana, 20T
• 2.Coil memuat mobil.20T
• 3.Uncoiler mandrel tunggal: mandrel ekspansi hidrolik untuk standar Ф508mm, motor tegangan belakang dipasang untuk uncoiling dan leveling yang stabil
• 4.Coil head snubber roller, peeler shoveling plate: untuk membuka kepala coill dan mengirim kepala ke pengumpan dan penyamarataan.

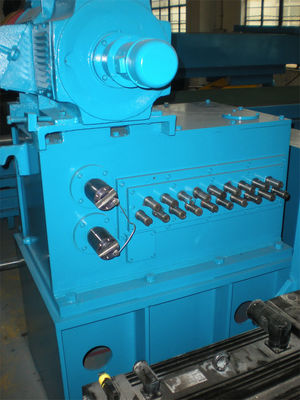

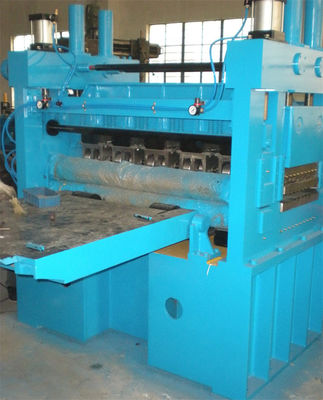

• 5.2+17 Roller Penyamarataan: 4Hi, rol cadangan 4 baris, 75KW DC.
• 6.Pit Accumulator: pada tahap threading jembatan bergoyang menutupi lubang untuk membiarkan lembaran koil melewatinya, dalam menjalankan otomatis menumpuk lembaran di lubang karena penyamarataan tidak berhenti bekerja
• 7. Pengukur Panjang Servo (dan Laminasi Film): Pengukuran panjang servo (sepasang rol jepit yang digerakkan oleh motor servo dan pengontrol), dengan rol jepit berlapis PU untuk laminasi film
• 8.Pneumatic Fast Stop Shear: poros engkol memotong dari bawah ke atas, bentuk v blade lebih rendah.
• 9.Belt Conveyor: kirimkan lembaran jadi ke penumpuk
• 10.Stacker: menumpuk beban 5T.
• 11.Seprei Mobil: kirimkan seprai, lalu pengepakan.bisa dua mobil, satu bekerja dan yang lain menunggu.
• 12. Sistem hidrolik: pompa roda gigi 7.5KW memberikan tekanan 12Mpa.
• 13. Sistem Kontrol Listrik: Satu kabinet listrik dan dua panel operator (satu konsol untuk pengukuran servo, PLC, HMI dan susun, satu untuk uncoiling dan leveling) dengan fungsi yang lengkap dan aman

Parameter:

Pelanggan kami dengan kecepatan tinggi memotong panjang:

temukan di Malaysia, KSA, UEA, Nigeria, Aljazair, AS, Rusia, Ethiopia, dll.

Proses tata letak:

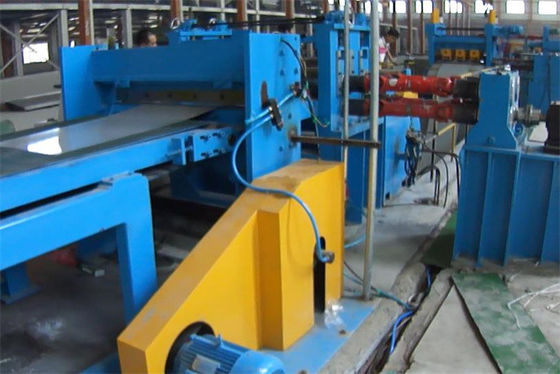

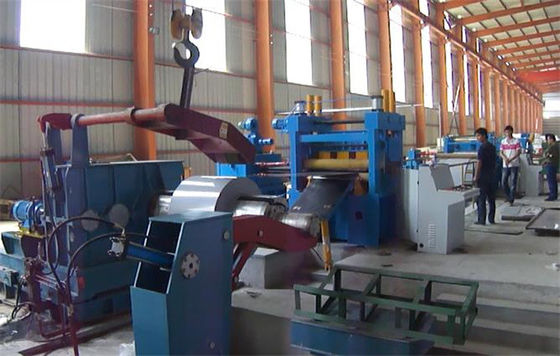

Foto:
