Lembaran Logam Tipis Dipotong Memanjang Mesin Dengan Pemangkas Tepi
Pemotongan lembaran logam koil untuk garis panjang adalah salah satu produk mesin utama kami, Kami memproduksi lembaran logam yang dipotong untuk mesin garis panjang selama 15 tahun, telah memasok garis potong ke panjang ke Malaysia, KSA, UEA, Nigeria, Aljazair, AS, Rusia, Ethiopia, Mesir, dll, sekitar 30 negara,
Lembaran koil dapat digulung panas, digulung dingin, lembaran baja galvanis, lembaran baja tahan karat, lembaran aluminium, lembaran pengukur cahaya yang dipotong memanjang memiliki perataan halus dan pemotongan cepat.Kerataan lembaran +/- 1mm per meter persegi, pemotongan berhenti cepat 2m x 28pcs/menit.
Pengerjaan penyamarataan yang berkelanjutan, pengumpanan panjang servo dan geser pneumatik cepat memastikan kecepatan tinggi dan kerja presisi tinggi, kecepatan susun mengikuti lembaran potong yang akan datang dan menumpuk setiap lembaran dengan cepat satu per satu, untuk kumparan 2mm x 1250 x 15T, dibutuhkan 20 menit untuk potong, sekitar 40 menit satu koil.
Tata letak
Dua set koil mempersiapkan sadel, uncoiler mandrel tunggal dengan ketegangan belakang, tekan kepala koil dan pengupas, 4 leveler tinggi, pit loop, panduan pusat, panjang servo memperbaiki dengan syuting, geser cepat, meja sabuk pengiriman, satu atau dua set stacker, output mobil atau meja gulung.
Komposisi
- Sadel koil, simpan satu atau dua koil untuk siaga, muat 20T
- Mobil pemuatan koil.memuat koil ke mandrel uncoiler, pengangkatan naik-turun dan berjalan fwd-bwd.
- Uncoiler mandrel tunggal: mandrel ekspansi hidraulik untuk standar Ф508mm, motor tegangan belakang dipasang untuk uncoiling dan leveling yang stabil, memusatkan basis uncoiler untuk memastikan pusat coil pada garis ceter.
- 2+15 Roller Penyamarataan: 4Hi, rol cadangan 4 baris, 75KW DC.
- 7Pengumpanan Panjang Servo: Pengukuran panjang servo (2+5+2 rol digerakkan oleh motor servo dan pengontrol)
- Pneumatic Fast Stop Shear: poros engkol memotong dari bawah ke atas, bilah bawah berbentuk v.
- Belt Conveyor: kirimkan lembaran jadi ke penumpuk
- Stacker: menumpuk beban 5T.
- Mobil Seprei: kirimkan seprai, lalu pengepakan.bisa dua mobil, satu bekerja dan yang lain menunggu.
Parameter:
| Pengukur cahaya kecepatan tinggi dipotong memanjang |
Parameter |
| Ketebalan lembaran kumparan baja (mm) |
0,2-1,5 mm, 0,25-2,0 mm, 0,3 -3,0 mm, 0,4-4,0 mm |
| Lebar lembaran kumparan baja (mm) |
600mm, 1000mm, 1250mm, 1600mm |
| Beban uncoiling (MT) |
10T, 15T, 20T |
| kecepatan garis (mpm) |
80 m/mnt |
| Akurasi Pemotongan (mm) |
Panjang ± 0,50mm / 2m
|
| Ketepatan meratakan |
≤±1.0mm/m2 |
| Memotong gerinda |
≤3% dari ketebalan |
| Penumpukan presisi |
Lebar ≤1.0mm, panjang ≤1.5mm, |
| Total daya (KW) |
100KW ~ 130KW ~ 150KW |
| Luas tanah (L x W) |
25mx10m |
Pembuatan Tepat:
| Bagian |
Bahan, Pemrosesan, Merek |
| poros, sumbu, rol |
42CrMo,HB250-275 |
| Bingkai, pangkalan |
Pengelasan pelat baja Q235-A, Q345(16Mn), perawatan anil |
| Bodi gearbox |
Pengelasan pelat Q345, perlakuan panas, peledakan pasir, pengecatan primer |
| Roda gigi: |
Baja tempa 40Cr, HB240-255, permukaan gigi mengeras, gigi digiling |
| Segmen Uncoiler: |
55# Cast steel, tempering, hard chrome coating dan polishing |
| Pompa hidrolik |
Pompa variabel Yuken pistion |
| PLC |
Siemen S200 |
| Bantalan |
HRB, ZWZ, SKF |
| Bagian pneumatik |
Airtac, SMC |

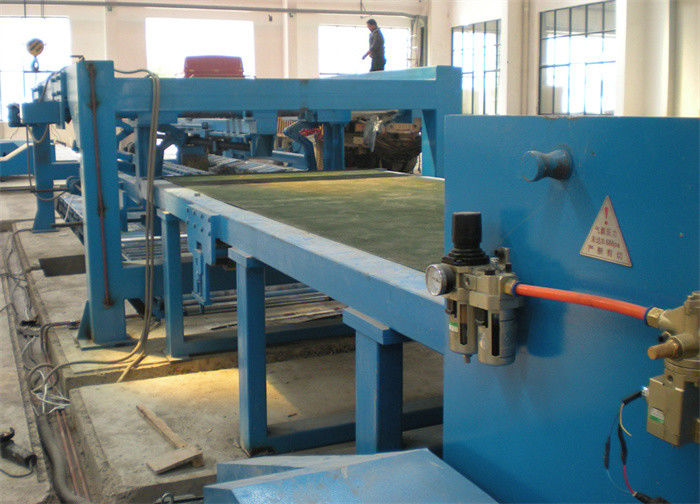

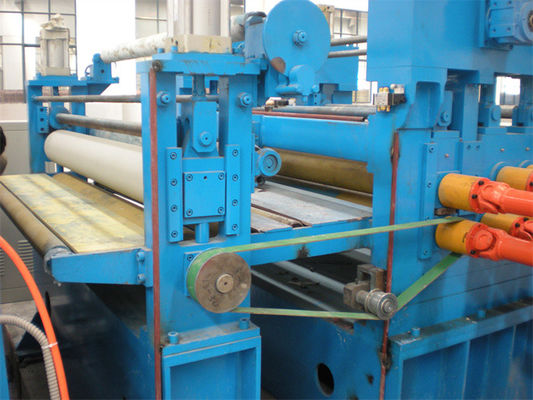

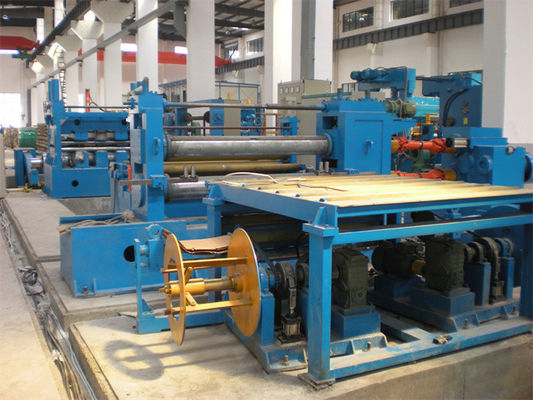

Foto:
