Stainless Steel Logam Dipotong Memanjang Mesin Pengukur Berat Dengan Pemangkasan Tepi

Lembaran Stainless Steel Pengukur Berat Dipotong Memanjang Mesin Dengan Pemangkasan Tepi


Lembaran Stainless Steel Pengukur Berat membutuhkan tugas memotong hingga panjang dua kali lipat dari lembaran baja karbon biasa pengukur yang sama, sementara rol dilapisi PU, ini adalah tugas berat presisi tinggi yang dipotong memanjang, biayanya jauh lebih banyak daripada anggaran garis potong normal.

Baja tahan karat, seperti seri SUS200, SUS300, SUS400, dibandingkan dengan baja karbon normal Kekuatan hasil ≤270Mpa Kekuatan tarik≤465Mpa, kekuatan lembaran baja tahan karat Kekuatan hasil ≤500Mpa Kekuatan tarik≤800Mpa


Komposisi dan Parameter:

SUS201, SUS304, SUS410Stainless Spesifikasi Baja untuk referensi:


Karakter:

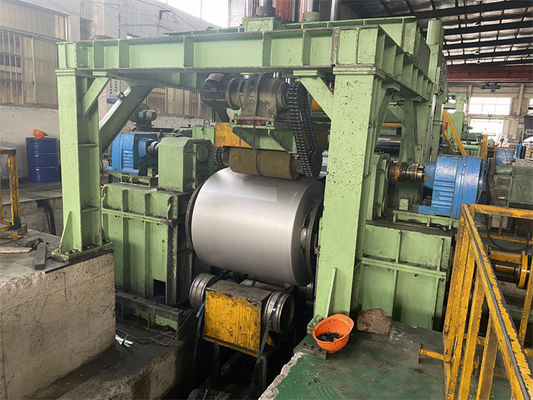

1.Uncoiler / Decoiler

garis potong berat ke panjang menangani gulungan baja berat dengan pengukur berat.uncoiler memiliki mandrel ganda dan alas geser yang kuat.

Setiap mandrel memiliki tiga langkah, pembukaan dan penutupan dua mandrel dengan silinder hidrolik.

Mekanisme ketegangan belakang dipasang di atas dasar uncoiler, untuk memastikan stabilitas uncoiling.

2. Pembuka kepala koil bingkai portal

Bingkai portal sangat kuat, dengan rol tekan snubber, rol pelurus di atas bingkai.
pers rol snubber hidrolik di atas kumparan baja, dan sudut penekanannya dapat disesuaikan

Rol pelurus dapat meluncur ke depan ke belakang untuk melacak kepala strip dan meluruskannya.

Shoveling plate yang terpasang pada preleveler menopang coil head sambil meluruskan roller press coil head.

3. 2+5 pertama pra penyamarataan

rolnya besar dan kuat, menghilangkan tekanan internal dari kumparan baja, permukaan rolnya dikeraskan dan dilapisi krom

Untuk meredakan tegangan lentur yang tidak tergulung menjadi keadaan rileks.

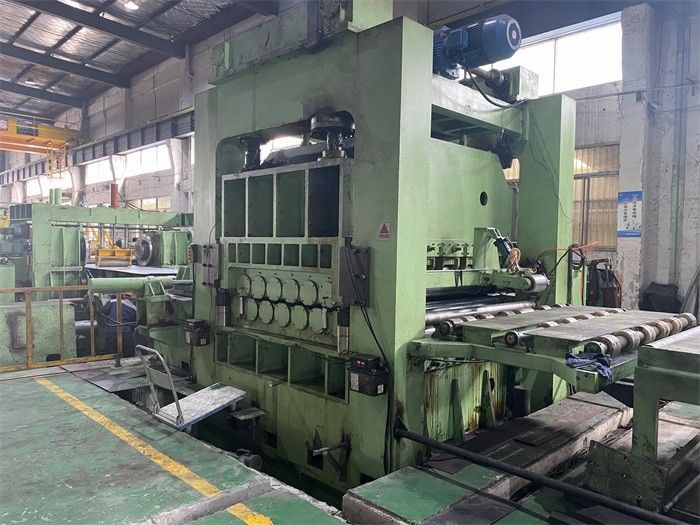

4. Penyamarataan tugas berat

jumlah penyamarataan tugas berat akan menjadi 13pcs, 11pcs atau 9pcs, diameter rol akan menjadi 180mm -230mm -300mm,
Kesenjangan dan sudut rol atas dan rol bawah dapat disesuaikan.

Leveling tanpa henti, leveler terus bekerja tanpa menekan pelat baja sambil menyinkronkan pemotongan, ini bagus untuk melindungi permukaan pelat baja tanpa meninggalkan bekas roller

Saat geser berhenti memotong, alat perata dicengkeram dan dihentikan di bawah pengukuran enkoder.

5. Geser hidrolik

Track Shear: Sinkronisasi Pemotongan frekuensi tinggi dan rangka yang kuat, stasiun hidrolik yang kuat untuk geser, motor servo besar untuk menjalankan pelat baja pelacakan sinkronisasi.

Geser goyang hidraulik berhenti memotong di bawah pengukuran enkoder.

6. Penumpuk otomatis

Penumpukan palka bom, terima setiap lembar pada lengan rol, buka kedua lengan untuk melepaskan lembaran yang jatuh di atas meja angkat.

Meja gulung mengantarkan lembaran yang ditumpuk ke luar untuk dikemas.

7. Kontrol otomatis, seluruh proses berada di bawah kendali PLC dalam mode otomatis.
