Lembaran Baja Pengukur Berat Dipotong Memanjang Mesin Untuk Baja Karbon Canai Panas
Lembaran Baja Pengukur Berat Dipotong Memanjang Mesin Untuk Baja Karbon Canai Panas
Lembaran Baja Pengukur Berat Dipotong Memanjang Mesin Untuk Baja Karbon Canai Panas

Lembaran Baja Pengukur Berat Dipotong Memanjang Mesin Untuk Baja Karbon Canai Panas

Lembaran Baja Pengukur Berat Dipotong Memanjang Mesin Untuk Baja Karbon Canai Panas
Basic Properties
country of origin
Wuxi, Cina
Brand Name
Jinye
PRODUCT MODEL
HR 3.0-12.0 x 2000
Trading Properties
MOQ
1 set
Packing
8 X 40HC
period for dispatch
150-180 hari
payment method
L/C, T/T
Supply Capacity
15 Set per tahun

Product Details

Menyoroti:

Lembaran Baja Dipotong Untuk Mesin Garis Panjang

,

Pengukur Berat Dipotong Untuk Mesin Garis Panjang

,

Baja karbon dipotong menjadi garis panjang

Name: Lembaran Baja Pengukur Berat Dipotong Memanjang
Material: Hot Rolled Q235, Q195, Q345
Sheet Thickness: 3-12mm
Sheet Width: 800-2000mm
Sheet Length: 2000-12000mm
Cutting Speed: 8 buah/menit x 2m
Coil ID: 500 - 800mm
Coil Weight: 30T
Length Tolerance: +/- 0,5mm
Flatness: 2mm/m2
Total Power: 230KW
Land Area: 50mx10m
Product Brief
Lembaran Baja Pengukur Berat Dipotong Memanjang Mesin untuk Baja Karbon Canai Panas Lembaran Baja Pengukur Berat yang dipotong memanjang adalah tugas berat yang dipotong memanjang, meskipun tidak membutuhkan mesin dengan presisi yang begitu halus seperti pemotongan lembaran baja tahan karat, ...
Product Description

Lembaran Baja Pengukur Berat Dipotong Memanjang Mesin untuk Baja Karbon Canai Panas



Lembaran Baja Pengukur Berat yang dipotong memanjang adalah tugas berat yang dipotong memanjang, meskipun tidak membutuhkan mesin dengan presisi yang begitu halus seperti pemotongan lembaran baja tahan karat, lembaran kumparan baja karbon canai panas memiliki kulit oksidasi keras yang membutuhkan mesin yang kuat.



  • Kekuatan hasil baja karbon normal ≤270Mpa Kekuatan tarik ≤465Mpa,
  • Ketika kisaran lembaran baja di luar kapasitas leveler, seperti 1-10mm, 2-12mm, dua leveler, satu lebih kecil dan satu lebih besar, cocok, sementara dua kali leveling, leveling kasar pertama dan kemudian leveling halus, bagus untuk diberikan lembaran datar.
  • Penumpukan mengadopsi rak sederhana untuk menerima lembaran dari gulungan jepit dan kemudian pendorong pneumatik mendorong setiap lembar menjadi rapi.
  • Panjang pengkodean mengukur panjang lembar dengan kecepatan sekitar 30m/menit, lembar 2m x 8pcs per menit.


Komposisi dan Parameter:

Tidak. Komposisi Parameter / Konfigurasi
1 Pelana Gulungan 20-30T
2 Uncoiler mandrel ganda Φ500-800 mm, beban 30T
3 Pengumpan cubit dan Five Roller Leveler Φ220 mm, 75KW
4 Akumulator lubang 6000mm
5 Panduan samping 1# Hidrolik 1000-2000mm
6 11 rol penyamarataan 4Hi, 132KW, Φ190 mm
7 Encoder putar Rep, Omron
8 Geser Hidraulik Tugas berat, 45KW
9 Meja gulung 5000mm
10 Penumpuk 12m 5 pendorong
11 Sistem hidrolik Katup Vitory, pompa Yuken
12 Sistem kontrol listrik Penggerak DC Parker, Siemens PLC dan HMI



Karakter:


1.Uncoiler / Decoiler

garis potong berat ke panjang menangani gulungan baja berat dengan pengukur berat.uncoiler memiliki mandrel ganda dan alas geser yang kuat.

Setiap mandrel memiliki tiga langkah, pembukaan dan penutupan dua mandrel dengan silinder hidrolik.

Mekanisme ketegangan belakang dipasang di atas dasar uncoiler, untuk memastikan stabilitas uncoiling.

2. Pembuka kepala koil bingkai portal

Bingkai portal sangat kuat, dengan rol tekan snubber, rol pelurus di atas bingkai.
pers rol snubber hidrolik di atas kumparan baja, dan sudut penekanannya dapat disesuaikan

Rol pelurus dapat meluncur ke depan ke belakang untuk melacak kepala strip dan meluruskannya.

Shoveling plate yang terpasang pada preleveler menopang coil head sambil meluruskan roller press coil head.

3. 2+5 pertama pra penyamarataan

rolnya besar dan kuat, menghilangkan tekanan internal dari kumparan baja, permukaan rolnya dikeraskan dan dilapisi krom

Untuk meredakan tegangan lentur yang tidak tergulung menjadi keadaan rileks.

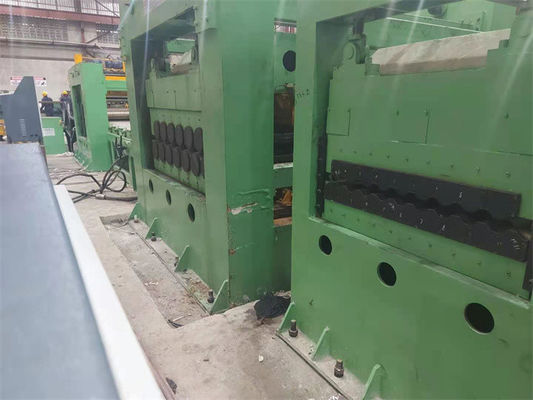

4. Penyamarataan tugas berat

jumlah penyamarataan tugas berat akan menjadi 13pcs, 11pcs atau 9pcs, diameter rol akan menjadi 180mm -230mm -300mm,
Kesenjangan dan sudut rol atas dan rol bawah dapat disesuaikan.

Leveling tanpa henti, leveler terus bekerja tanpa menekan pelat baja sambil menyinkronkan pemotongan, ini bagus untuk melindungi permukaan pelat baja tanpa meninggalkan bekas roller

Saat geser berhenti memotong, alat perata dicengkeram dan dihentikan di bawah pengukuran enkoder.

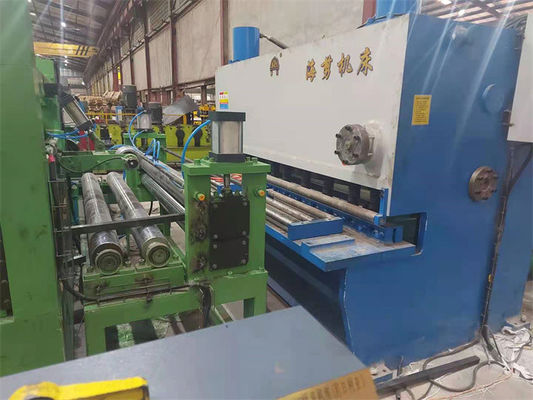

5. Geser hidrolik

Track Shear: Sinkronisasi Pemotongan frekuensi tinggi dan rangka yang kuat, stasiun hidrolik yang kuat untuk geser, motor servo besar untuk menjalankan pelat baja pelacakan sinkronisasi.

Geser goyang hidraulik berhenti memotong di bawah pengukuran enkoder.

6. Kontrol otomatis, seluruh proses berada di bawah kendali PLC dalam mode otomatis.

Lembaran Baja Pengukur Berat Dipotong Memanjang Mesin Untuk Baja Karbon Canai PanasLembaran Baja Pengukur Berat Dipotong Memanjang Mesin Untuk Baja Karbon Canai Panas
