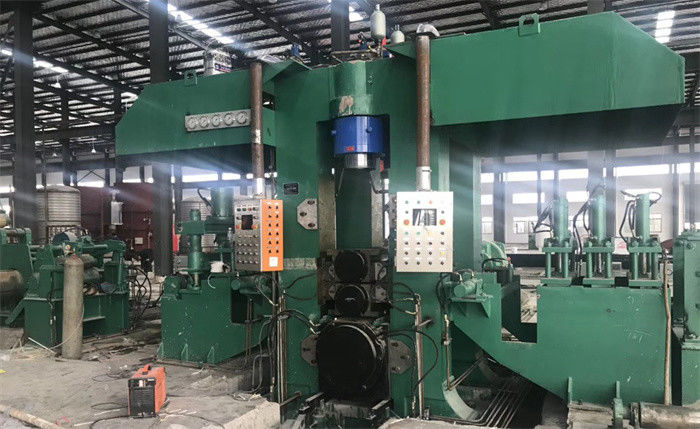

Cold Rolling Mill Baja Khusus Reversibel Untuk Baja Karbon Tinggi
Baja berkualitas baik lebih baik daripada baja karbon biasa dalam hal sifat mekanik dan pemrosesan
Termasuk baja struktural baja karbon, baja tahan karat, baja paduan, baja perkakas, baja pegas, baja bantalan, baja roda gigi, dll.
Sedang baja karbon tinggibaja berkualitas baik, kelas baja ASTM 1095.1075.1065.1050, kekuatan hasil 385-1080Mpa
Cold rolling mill untuk baja karbon tinggi menengah memiliki struktur yang sangat kuat, presisi tinggi, fitur beban berat.
Proses cold rolling disertai dengananil Spheroidizing sementara:
- rolling dingin setiap lulus hingga 20%, setiap kali hingga 50%
- dua atau tiga kali anil di bel.
- skin pass terakhir bergulir
Analisis proses bergulir:
Rollingan pertama: 2.0→0.6 (diskon sekitar 70%, rollingan 4-5pass)
∮150／∮330／∮700x750 gulungan kasar, kecepatan 110 -120m/mnt
Anil pertama
Gulungan kedua: 0,6→0,22～0,3 (diskon sekitar 50%, bahkan hingga 60～70％)
Anil kedua
Gulungan ketiga: 0,22→0,10
∮120／∮330／∮700x750 rolling halus, sekitar 240m/mnt
Untuk baja karbon tinggi yang paling keras, mungkin perlu anil ketiga dan penggulungan keempat.
750 6 Hi Mill Parameter:
| |
Komposisi |
Parameter |
| 1 |
Uncoiler |
8T, φ508 x 750 BPK, 132KW |
| 2 |
pelurus rambut 2+7 |
φ250mm pinch, φ160mm pelurus, pasif |
| 3 |
rekoiler kiri |
φ508 x 750mm, DC 355KW |
| 4 |
Tabel Masuk & Keluar |
Panduan samping, gulungan deflektor, pengukur ketebalan |
| 5 |

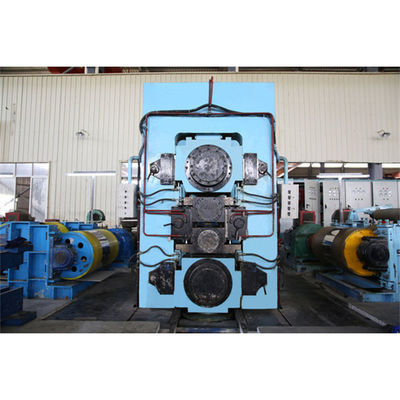

6Hi Reverse Mill |
420 x 480 kolom, φ150 x 750mm rol kerja, 630KW DC, φ330 x 750 rol tengah, φ700 x 730 rol cadangan |
| 6 |
Recoiler Kanan |
φ508 x 750mm, DC 355KW |
| 7 |
Mobil koil |
10T, jalan hidrolik |
| 8 |
Alat ganti rol hidrolik |
|
| 9 |
Sistem pelumasan oli tipis |
4KW, 60l/mnt, 0,63Mpa |
| 10 |
Sistem AGC Hidraulik bertekanan tinggi |
18.5KW, 60l/mnt, tekanan 20Mpa |
| 11 |
Sistem hidrolik tekanan normal |
11KW, 60l/mnt, tekanan 10Mpa |
| 12 |
Sistem pelumasan gas minyak |
|
| 13 |
Sistem pelumasan cairan pendingin emulsi |
1200l/mnt, 0,7Mpa |
| 14 |
Sistem kontrol listrik |
Sopir 6RA80 DC, S7-300 PLC, |
Sistem pengaturan:
Recoilers dan Rolling mill motor DC dikendalikan oleh driver DC seri 6RA80, saluran utama mengadopsi kecepatan dan struktur loop tertutup ganda arus listrik, dengan integrator yang diberikan, fungsi pra-kontrol saat ini, eksitasi magnet mengadopsi struktur loop tertutup ganda potensial dan saat ini.
Paket perangkat lunak S00 untuk driver DC recoiler dapat mencapai kontrol tegangan, perhitungan diameter recoiling dan kompensasi dinamis.
Sistem kontrol DC memiliki kinerja yang baik dan andal serta prioritas diri terbaik, otomotif, diagnosis mandiri, fungsi jaringan cepat.
Kontrol pabrik utama adalah sistem kontrol kecepatan, recoiler adalah kontrol kecepatan selama threading dan kontrol tegangan selama rolling (lebih tepatnya kontrol tegangan tidak langsung).
- Fungsi utama
- pabrik utama:
- Memutar maju atau mundur secara manual secara bersatu atau tunggal
- Kontrol kecepatan mulus tanpa langkah
- Akselerasi kecepatan konstan mulai atau berhenti, batas kecepatan, dan perlindungan kecepatan berlebih
- pemberhentian darurat
- Magnet lemah otomatis
- Recoiler:
- Memutar maju atau mundur secara manual secara bersatu atau tunggal
- Kontrol kecepatan mulus tanpa langkah
- Akselerasi kecepatan konstan mulai atau berhenti, batas kecepatan, dan perlindungan kecepatan berlebih
- pemberhentian darurat
- Magnet lemah otomatis
- untuk memulai tegangan, tegangan yang diberikan dapat diatur dengan halus oleh komputer atau preset manual
- Recoiling perhitungan diameter dan memori
- Kompensasi momen inersia
- Kompensasi kerugian rotasi non-beban
