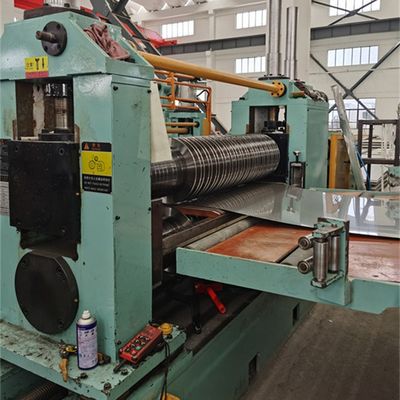

Steel Coil Slitting Line Untuk Cold Rolled CR Steel Sheet (0,2-3 X 1250)

Garis pemotong kumparan baja untuk lembaran baja CR yang digulung dingin(0,2-3 x 1250)

Deskripsi

Garis pemotong kumparan baja adalah peralatan yang sangat plastik yang digunakan untuk memotong dan memutar kembali bahan kumparan baja besar yang diimpor atau diproduksi secara domestik menjadi kumparan baja yang lebih sempit dan dengan panjang yang sama.Secara umum, proses ini terdiri dari pakan otomatis, diperlukan pemotongan kumparan baja, gerakan pemegang kumparan, kumparan, dan memotong gantry.cocok untuk memotong dan memutar kembali berbagai bahan baja kumparan, seperti baja karbon yang digulung dingin, baja tahan karat, pelat baja berlapis warna, pelat aluminium, dll.

Menurut prosedur operasi yang berbeda, ada tiga jenis lini produksi pemotongan kumparan baja yang berbeda: manual, semi otomatis, dan sepenuhnya otomatis.peralatan semi-otomatis dan sepenuhnya otomatis dilengkapi dengan pengontrol yang dapat diprogram, yang dapat secara otomatis menyelesaikan seluruh proses pemotongan dan memantau berbagai parameter operasi secara real-time, meningkatkan efisiensi produksi dan kualitas produk.

Dibandingkan dengan peralatan pemotongan manual, jalur produksi pemotongan kumparan baja dengan otomatisasi yang lebih tinggi memiliki keuntungan seperti efisiensi kerja yang tinggi, pengoperasian sederhana, akurasi tinggi,dan kualitas produk yang handalOleh karena itu, ini banyak digunakan dalam lini produksi pengolahan baja dingin kumparan di industri seperti pipa baja, bangunan, energi surya, listrik, furnitur, mobil, elektronik, dll.

Lembar baja karbon adalah lembaran logam yang paling umum, sebagian besar lembaran baja karbon adalah baja karbon rendah (baja ringan), lembaran baja karbon menengah dan tinggi adalah baja tarik tinggi berkualitas tinggi,Hot rolled HR coils baja karbon lebih tebal dari berbagai lembaran baja sebelum proses penggulung dingin,

Cold Rolled Steel coil adalah lembaran tipis setelah penggulung dingin, kisaran ketebalan biasanya di bawah 2mm, ketebalan minimum dapat sekitar 0,2mm, membutuhkan presisi tinggi kecepatan tinggi pemotongan.Kita sering melihat CRKami memberikan berbagai pilihan konfigurasi garis pemotongan untuk pelanggan untuk memilih, yang perlu pelanggan memberitahu rencana produksi mereka,maka kita menghitung kecepatan pemotonganSetiap garis pemotong disesuaikan, sehingga paling cocok untuk pelanggan.

Komposisi dan Parameter:

1)Coil persiapan pelana, beban 20T

2) Uncoiler Mandrel tunggal (mandrel 508mm, dengan roller press 7,5KW)

3)Pengaturan pelurus dan pengupas kepala gulungan

4) double pinch rolls & 5-roller leveler dan coil head shear (30KW AC)

5) Akumulator lubang 1 (panjang 3m, kedalaman 3m, lebar 1,6m)

6) Panduan sisi sebelum slitter (300-1300mm range adjustable)

7)Slitter ((kepala ganda pertukaran cepat opsional), 220mm arbor, 110KW DC

8) edge scrap reeler ((berlokasi di bawah tabel transmisi) 4KW frekuensi variabel

9) akumulator lubang 2 (3m panjang, 4m kedalaman, 1,6m lebar)

10) Pre-separator & Tensioner, Deflector Roller

11)Recoiler dengan sekrup separator press bracket 508mm mandrel tanpa jahitan

12) Mobil Pengisian Koil, beban 20T

13)Sistem hidraulik, sistem pneumatik 7.5KW pompa

14)Sistem kontrol listrik

Proses tata letak:

Coil mempersiapkan pelana, Coil loading Car, Uncoiler mandrel tunggal dengan roll pers, Coil kepala peeler, Pinch feeder & 5 roller Pre-leveler, Shear, Pit loop 1, Side guide, Slitter, Scrap winder,Lemparan lubang 2, Tensioner dan Pre-separator, post shear dan roller deflektor, recoiler dengan overarm separator, coil discharging car, (turnstile)

Parameter:

Konfigurasi:
