Mesin Slitter Coiler Coil Uncoiler Baja Presisi Untuk Jalur Pemotongan Baja

Mesin Slitter Coiler Coil Uncoiler Baja Presisi untuk Jalur Pemotongan Baja

Dalam satu jalur pemotongan baja, mesin uncoiler, mesin slitter, dan mesin recoiler adalah unit inti.

• Mesin uncoiler: masukkan kumparan baja ke mandrel uncoiler, buka kepala kumparan dan lepaskan kumparan dalam proses pemotongan.

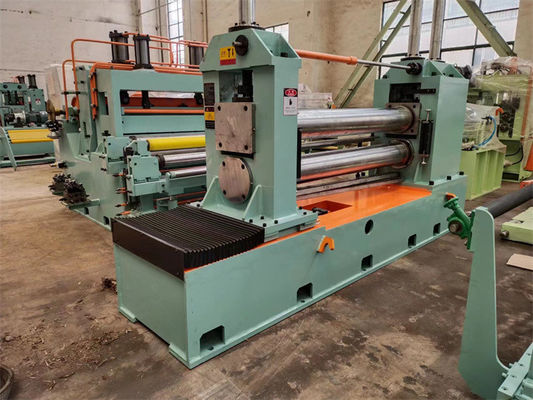

• Mesin slitter: arbors ganda untuk memakai pisau putar melingkar untuk memotong strip baja secara longitudinal, motor dan gearbox menggerakkan kedua arbors, press-down dari punjung atas disesuaikan dengan motor dan worm gear.

Alat slitter termasuk pisau bundar, spacer baja antara pisau dan bantal untuk memandu strip celah lurus keluar dari slitter.

Presisi slitter sangat penting, kedua punjung harus sejajar, pisau dan spacer harus presisi baik.

Penggantian pisau: buka dudukan slitter sisi operasi, pasang alat ke dua punjung. Dua kepala slitter atau punjung putar turret membiarkan pemasangan alat offline dan menghemat waktu idle.

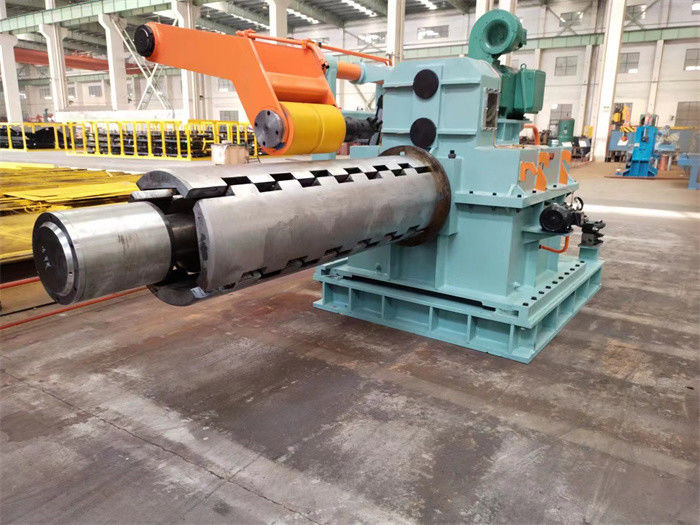

• Mesin recoiler: rewind slit strips pada recoiler mandrel, termasuk press separator, expansion mandrel, drive motor dan transmission gearbox, support arm, pusher.

Untuk belitan lembaran tipis, mandrel rekoil mulus, untuk melindungi strip baja di dalam lapisan.

Strip baja yang digulung ulang rapi di lapisan dan tepinya, teleskop dalam jarak 0,5mm

Mesin slitting lembaran tipis membutuhkan slitting berkecepatan tinggi 120m/min, 150m/min, 200m/min, sehingga sekitar setengah jam dapat menggorok satu koil, plus

mekanisme yang efektif diatur untuk mempersingkat down time, waktu loading, threading dan unloading dapat diselesaikan dalam waktu 10 menit, setiap 8 jam dapat memotong 10coils (10coils x 15T = 150T).

Parameter:

Tata letak:
