Mesin Slitter Recoiler Lembaran Logam Untuk Garis Pemotongan Presisi

Mesin Slitter Recoiler Lembaran Logam untuk Garis Celah Presisi

Garis pemotongan baja presisi termasuk mesin uncoiler, mesin slitter, mesin tensioner dan recoiler, dll.

• Mesin uncoiler: tahan beban kumparan baja dan strip baja uncoil untuk menggorok.
• Mesin slitter: punjung ganda memakai pisau bundar untuk memotong strip baja secara longitudinal, motor dan kotak roda gigi menggerakkan kedua punjung dengan sambungan universal, tekan ke bawah punjung atas disesuaikan dengan motor dan worm gear & rod.Presisi slitter sangat penting, kedua punjung harus sejajar, pisau dan spacer harus presisi baik

Alat slitter termasuk pisau bundar, spacer baja antara pisau dan bantal untuk memandu strip celah lurus keluar dari slitter.

Bahan pisau bundar berbeda dengan bahan strip logam untuk celah, spacer baja terbuat dari CK45 dengan ketebalan berbeda, bantal bisa berupa batang kayu lurus atau cincin karet.untuk memberikan pemotongan presisi tinggi: camber +/-0,10mm/m, gerinda tepi: ≤0,3mm, kelurusan: ≤0,8mm/m, lebar celah ±0,1mm.

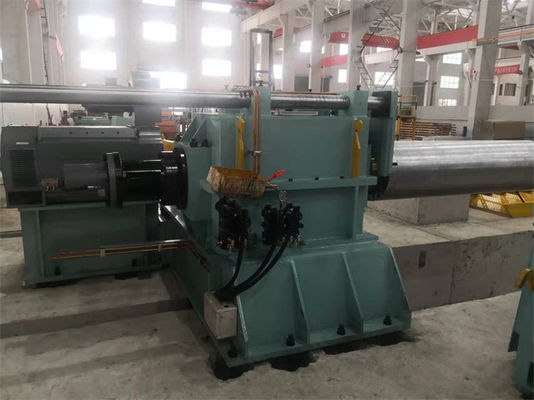

• Mesin recoiler: rewind slit strips pada recoiler mandrel, termasuk press separator, expansion mandrel, drive motor dan transmission gearbox, support arm, pusher.

Untuk belitan lembaran tipis, mandrel rekoil mulus, untuk melindungi strip baja di dalam lapisan.

Strip baja yang digulung ulang rapi di lapisan dan tepinya, teleskop dalam jarak 0,5mm

Mesin menggorok lembaran tipis adalah presisi tinggi menggorok kecepatan tinggi 120m / mnt, 150m / mnt, 200m / mnt, setiap setengah jam dapat memotong satu koil, plus

mekanisme yang efektif diatur untuk mempersingkat waktu idle, waktu bongkar muat sekitar 10 menit, setiap 8 jam dapat memotong 10 gulungan (10 gulungan x 15T = 150T), setiap hari dua shift 300T.

Karakter:

1. Pelana penyimpanan koil: letakkan koil siap di atas sadel, mobil koil (troli) dapat berada di bawah koil dan mengangkatnya, yang mengurangi waktu kerja derek di atas kepala dan menghindari kerusakan koil baja jika derek langsung meletakkan koil pada mobil koil.
2. Mobil pemuatan koil: baik mobil koil tipe lantai atau tipe pit, memastikan pemuatan koil yang efisien ke mandrel uncoil.
3. mandrel uncoiler tunggal: mandrel ekspansi hidrolik yang tepat untuk 508mm, dan dapat memasang segmen tambahan atau selongsong karet untuk membuka kumparan ID yang lebih besar.Beban pada mandrel bervariasi dengan ukuran gulungan logam yang berbeda.
4. lengan tekan traksi kepala koil, pelat sekop pengupas: bekerja sama satu sama lain untuk membuka kepala koil dan mengirim ke pengumpan jepit.
5. Pengumpan cubit dan peralatan preleveling: dalam threading, kirim kepala koil ke depan ke slitter, dalam mode otomatis, sinkron dengan slitter yang terus mengirimkan strip ke loop akumulator.
6. 1 # loop akumulator pertama di tanah: pelat pengepak hidrolik sebagai jembatan untuk membiarkan lembaran tipis melewati selama tahap threading, dalam mode otomatis, menumpuk perjalanan baja di lubang loop untuk menyinkronkan pengumpanan mencubit dan kecepatan menggorok, dengan mata listrik di dinding lubang untuk umpan balik.
7. Rol tekan dan pemandu samping: untuk memandu strip baja secara horizontal dan vertikal di tengah mesin slitting.Sesuaikan pemandu samping dengan lebar setrip baja secara manual.
8. Mesin utama, mesin slitting: termasuk sepasang poros pisau paralel, satu dudukan slitter yang dapat dipindahkan, satu dudukan slitter tetap, mekanisme sekrup bawah, penggerak dan transmisi yang dikendalikan oleh driver DC / AC.
9. Penggiling skrap tepi: angin skrap tepi, tegangan belitan disediakan oleh motor sikloid melalui roda gesekan.
10. Lubang loop akumulator 2 #: struktur yang sama dengan lubang akumulator 1 #, untuk menjamin kecepatan slitting dan recoiling yang sinkron, strip celah tidak pernah terjerat dalam loop.
11. Unit pengukur tegangan dan kecepatan: jenis kempa wol hidraulik atau tegangan jenis rol yang menyediakan recoiling, pengodean kecepatan jalur pengukuran sebelum recoiling.
12. Deflector roller dan pre separator: sebelum recoiling, pisahkan strip baja secara berurutan dan pandu arah strip untuk recoil nipper mandrel.

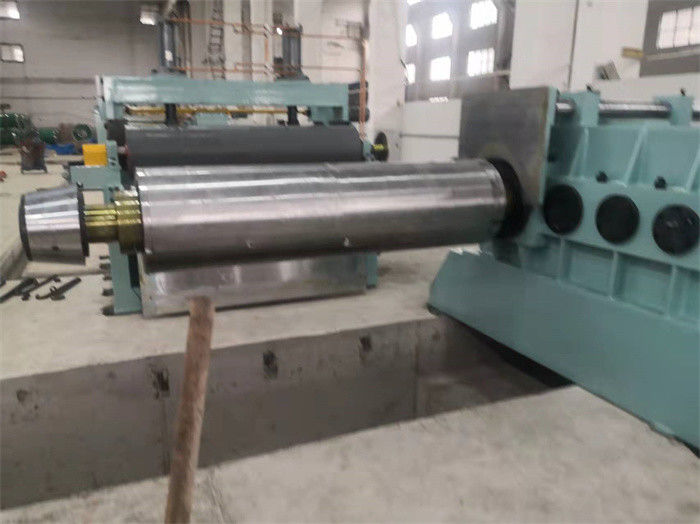

13. Memisahkan overarm dan recoiler: mandrel segmen mulus atau terbuka, untuk memastikan recoiling yang baik, punuk melingkar ≤0.5mm, perbedaan tepi ± 0.10mm.
14. Sistem kontrol listrik: PLC Siemens untuk mengontrol garis celah yang bekerja pada kecepatan tinggi 200m/mnt.ü

Parameter:

Tata letak:
