Coil to Coil Metal Slitting Lines untuk Baja Karbon, Baja Tahan Karat, Aluminium, Lembaran Tembaga

Coil to Coil Metal Slitting Lines untuk Carbon Steel, Stainless Steel, Aluminium, Lembaran Tembaga

Garis pemotongan logam memotong gulungan besar logam menjadi beberapa gulungan yang lebih sempit.Proses produksi terus menerus sangat tepat.gulungan logam dapat berupa baja karbon, baja tahan karat, aluminium.tembaga, nikel dll, celah panjang dan lebar ditentukan oleh aplikasi akhir.

Ketika bahan kumparan logam melewati mesin, kumparan baja dibelah secara longitudinal oleh bilah melingkar yang sangat tajam, jumlah bilah bundar ditentukan oleh jumlah celah, posisi celah ditentukan oleh lebar celah.

Mesin slitting logam terdiri dari tiga bagian utama-decoiler, slitter dan winder.Untuk memastikan kualitas proses yang dioptimalkan, setiap elemen harus disejajarkan dengan tepat selama penyiapan.

Lembaran baja adalah lembaran logam yang paling banyak digunakan, sebagian besar lembaran baja adalah baja karbon, lembaran baja tahan karat menjadi populer dan lembaran baja khusus menjadi sangat diperhatikan di pasar baja.Setiap jenis bahan memiliki karakter uniknya masing-masing, kekuatannya berbeda dan dengan demikian kapasitas garis potong, pisau belah, kekuatan belah berbeda.Ambil lembaran baja karbon canai panas misalnya.

Kumparan baja karbon HR canai panas adalah rangkaian lembaran baja yang lebih tebal yang terbuat dari hot rolling mill.Kumparan Cold Rolled Steel adalah lembaran tipis yang terbuat dari cold rolling, kisaran ketebalan biasanya di bawah 2mm, minimum sekitar 0,2mm, proses pemotongan adalah presisi tinggi, kecepatan tinggi dan karenanya produktif.Lembaran GI dan berwarna biasanya berbahan dasar lembaran baja CR dan dibelah pada mesin slitting yang sama.

Kami memberikan berbagai opsi konfigurasi untuk dipilih pelanggan, pelanggan memberi tahu rencana produksi mereka

• Dimensi kumparan induk masuk
• spesifikasi kumparan bayi jadi
• Produksi tahunan
• Presisi celah

kemudian kami menghitung kecepatan slitting, presisi slitting dan otomatisasi.Setiap garis pemotongan disesuaikan, sehingga paling cocok untuk pelanggan.

.

Komposisi dan Parameter:

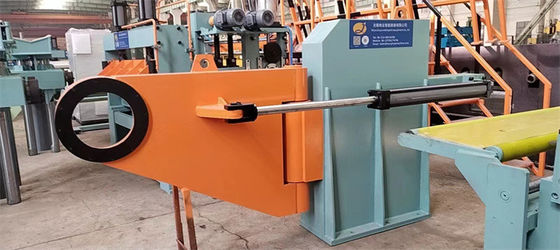

1) Coil menyiapkan pelana, beban 20T

2) Uncoiler Mandrel Tunggal (mandrel 508mm, dengan rol tekan 7.5KW)

3) Perangkat pelurus dan sekop kepala koil (hidrolik)

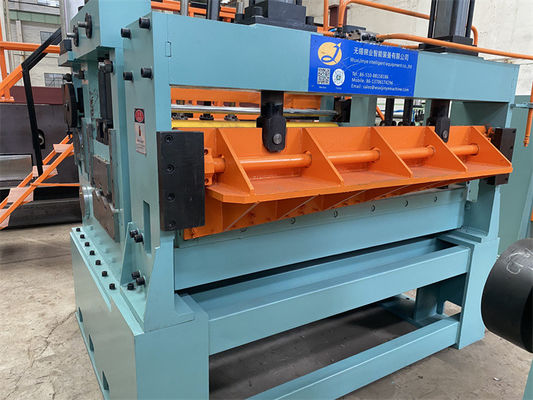

4) double pinch rolls & 5-roller Leveler dan coil head shear (30KW AC, 160mm rolls)

5)Akumulator lubang 1 (panjang 3m, kedalaman 3m, lebar 2,0m)

6) Panduan samping sebelum slitter (kisaran disesuaikan 300-1600mm)

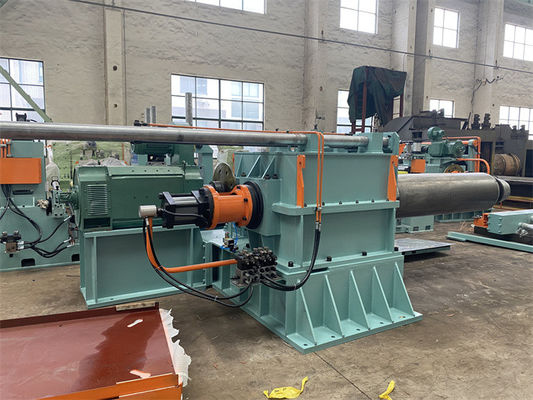

7) Slitter (pertukaran cepat kepala ganda adalah opsional), punjung 220mm, DC 110KW

8) edge scrap reeler (terletak di bawah tabel transmisi) frekuensi variabel 4KW

9) lubang akumulator 2 (panjang 3m, kedalaman 5m, lebar 1,6m)

10) pre-separator & Tensioner, Deflector Roller (wol felt tension)

11) Recoiler dengan braket tekan Pemisah 508mm mulus mandrel

12) Coil Discharging Car, beban 20T

13) Sistem hidrolik, sistem pneumatik (pompa piston variabel 7.5KW)

14) Sistem kontrol listrik

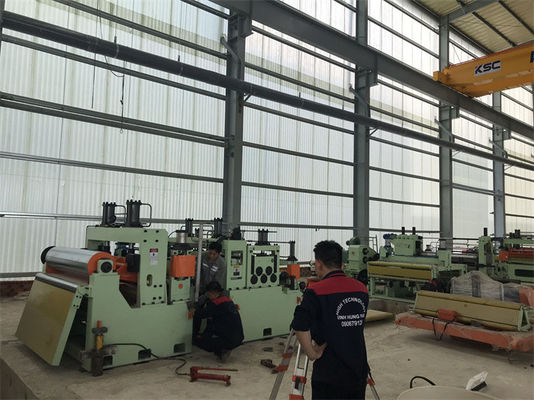

Proses Tata Letak:

Sadel persiapan koil, Mobil pemuatan koil, Uncoiler mandrel tunggal dengan rol tekan, Pengupas kepala koil, Pengumpan jepit & 5 rol Pre-leveler, Geser, Pit loop 1, Panduan samping, Slitter, Penggulung skrap, Pit loop 2, Tensioner dan Pre- separator, post shear dan deflektor roller, recoiler dengan overarm separator, mobil pengosongan koil, (pintu putar)

Parameter:

Konfigurasi:
