Heavy Gauge HR Steel Sheet Double Levelers dipotong ke garis panjang
Heavy Gauge HR Steel sheet adalah carbon steel sheet Q235, Q345, S355, Kekuatan yield ≤270Mpa Kekuatan tarik ≤465Mpa, line leveler cut to length adalah heavy duty termasuk decoiler,satu atau dua leveler, shear, convey roll table dan stacker. pengukuran panjang lembaran adalah encoder dalam roller pengkodean yang dipasang pada leveler. untuk lembaran HR, stacker adalah struktur sederhana:mencubit gulungan mengirim lembar pada menumpuk rak dan kemudian pushers mendorong lembar rapiPenggaris ganda berarti penggaris pra untuk penggaris kasar dan penggaris utama untuk penggaris halus, penggaris pra adalah 2 hi, penggaris halus adalah empat tinggi,sinkronisasi antara mereka dikendalikan oleh pengontrol kecepatan di bawah PLC.
Komposisi dan Parameter:
| Tidak, tidak. |
Komposisi |
Parameter / Konfigurasi |
| 1 |
Sate Koil |
20-30T |
| 2 |
Pembuang gulungan dengan mandrel ganda |
Φ500-800 mm, beban 30T |
| 3 |
Pemanas pinch dan lima roller leveler |
Φ220 mm, 55 -75KW |
| 4 |
Akumulator lubang |
6000mm |
| 5 |
Panduan samping 1# (opsional) |
Hidraulik 1000-2000mm |
| 6 |
Edge Trimmer (opsional) |
Tubuh terpisah, kontrol frekuensi,
Tepi 3-8mm
|
| 7 |
Scrap winder dan over roll table ((opsional)) |
Panduan scrap, push winder hidrolik |
| 8 |
Panduan samping 2# |
Hidraulik 1000-2000mm |
| 9 |
11 roller leveler |
4Hi, 132KW, Φ190 mm |
| 10 |
Enkoder putar |
Rep, Omron |
| 11 |
Pemotong hidraulik |
Tugas berat, 22KW |
| 12 |
Meja gulung |
4000 mm |
| 13 |
Stacker |
tipe rak sederhana, 12m |
| 14 |
Sistem hidraulik |
Katup vitory, pompa Yuken |
| 15 |
Sistem kontrol listrik |
Parker DC drive, Siemens PLC dan HMI |
Karakter:
1.Uncoiler / Decoiler
berat dipotong ke panjang garis tangani bobot baja berat dari ukuran berat. uncoiler memiliki mandrel ganda dan dasar geser yang kuat.
Setiap mandrel memiliki tiga langkah, pembukaan dan penutupan dua mandrel oleh silinder hidrolik.
Mekanisme tegangan belakang dipasang di atas dasar uncoiler, untuk memastikan stabilitas uncoiling.

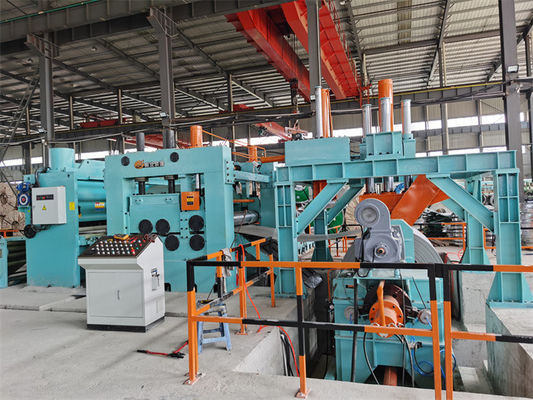

2. Portal frame coil head opener
Bingkai portal sangat kuat, dengan roller press snubber, roller meluruskan di atas bingkai.
tekanan hidraulik gulungan snubber di atas kumparan baja, dan sudut penekanannya diatur
Rol penghaluskan dapat meluncur ke depan ke belakang untuk melacak kepala strip dan meluruskannya.
Piring sekop yang dipasang pada preleveler mendukung kepala kumparan sementara meluruskan kepala kumparan roller press.

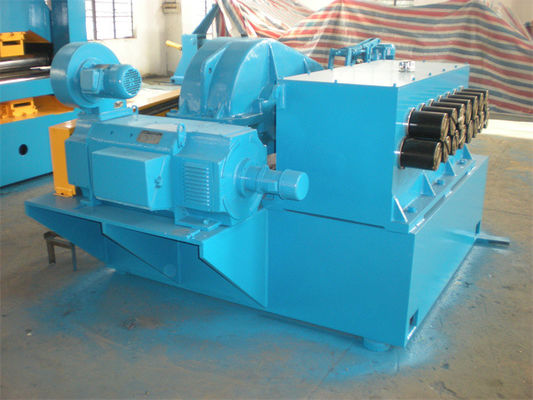

3. pertama 2 + 5 pra leveler
roller besar dan kuat,menghilangkan ketegangan internal dari kumparan baja, permukaan roller dikeraskan dan dilapisi krom
Untuk meringankan ketegangan lentur uncoiling ke keadaan santai.

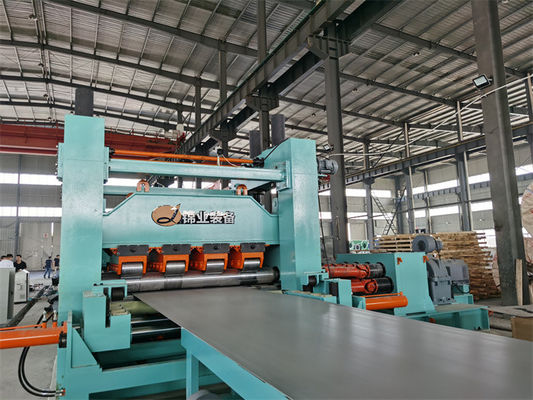

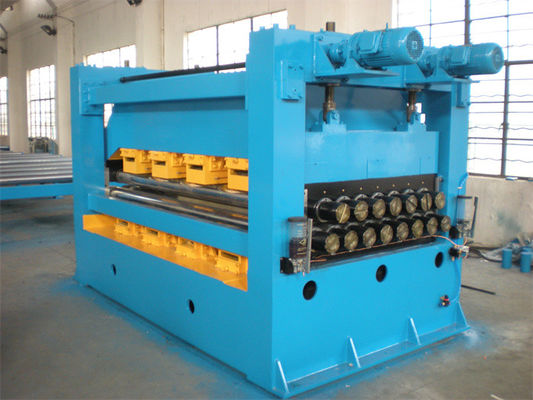

4. Heavy duty leveler
jumlah berat tugas leveler akan 13pcs, 11pcs, 9ocs, diameter rol akan 180mm -230mm -300mm,
Celah dan sudut rol bagian atas dan rol bagian bawah dapat disesuaikan.
Tidak berhenti meratakan, leveler terus bekerja tanpa menekan pelat baja saat memotong sinkronisasi, ini baik untuk melindungi permukaan pelat baja tanpa meninggalkan tanda roller
Saat pemotongan berhenti, leveler dipegang dan dihentikan di bawah pengukuran encoder.
5Pemotong hidraulik
Track Shear: Synchro Frekuensi tinggi pemotongan dan rangka yang kuat, stasiun hidrolik yang kuat untuk memotong, servo motor besar untuk sinkron pelacak pelat baja berjalan.
Hydraulic rocking shear adalah stop cutting di bawah pengukuran encoder.
6Kontrol otomatis, seluruh proses berada di bawah kontrol PLC dalam mode otomatis.
