Baja Pengukur Berat Dipotong Memanjang Mesin Dengan Penumpuk Otomatis

Baja Pengukur Berat Dipotong Memanjang Mesin dengan Stacker Otomatis

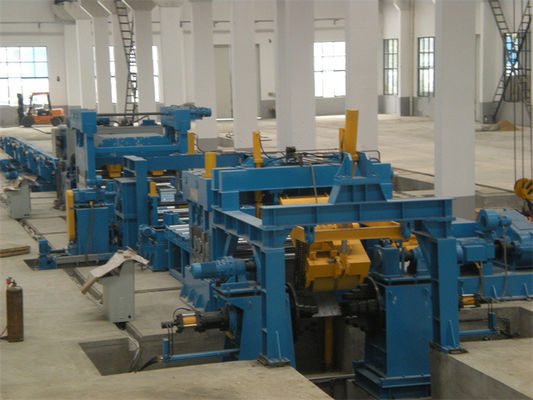

Lembaran Baja Pengukur Berat dipotong menjadi garis panjang termasuk pelana persiapan koil, mobil pemuatan koil, uncoiler, pembuka kepala koil rangka portal, praperata, meja gulung (panduan samping, pemangkas tepi), meja gulung, panduan samping, perata 1 atau 2, enkoder , geser, angkut meja gulung, pengumpan jepit, penumpuk otomatis.

Kontrol otomatis proses kontinyu tugas berat, meskipun mesin tidak begitu tepat begitu mulus seperti pemotongan lembaran baja tahan karat, lembaran koil baja karbon dipotong menjadi garis panjang adalah garis otomatis konfigurasi tinggi.

• Kekuatan hasil baja karbon normal ≤270Mpa Kekuatan tarik ≤465Mpa,
• Ketika kisaran lembaran baja di luar kapasitas leveler, seperti 1-10mm, 2-12mm, dua leveler, satu lebih kecil dan satu lebih besar, cocok, sementara dua kali leveling, leveling kasar pertama dan kemudian leveling halus, bagus untuk diberikan lembaran datar.
• Penumpukan mengadopsi rak sederhana untuk menerima lembaran dari gulungan jepit dan kemudian pendorong pneumatik mendorong setiap lembar menjadi rapi.
• Panjang pengkodean mengukur panjang lembar dengan kecepatan sekitar 30m/menit, lembar 2m x 8pcs per menit.
• Penumpuk otomatis: tipe laci yang menerima lengan rol menerima lembaran baja dengan silinder pneumatik, meja angkat bergerak naik-turun hidraulik, sisi pneumatik dan penekan silang, lebar lembaran adalah batang sekrup yang disesuaikan dengan motor, meja gulungan keluaran mengirimkan lembaran keluar, pelat baffle untuk berhenti lembaran berakhir.


Komposisi dan Parameter:

Karakter:

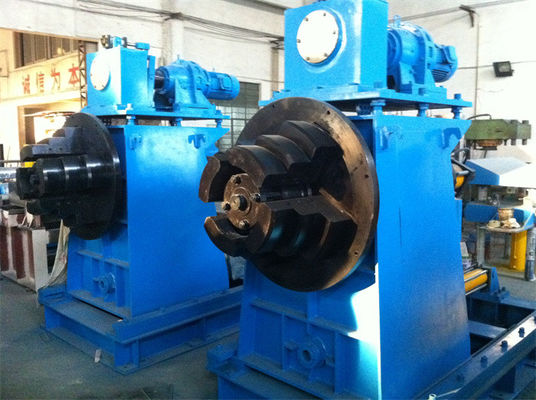

1.Uncoiler / Decoiler

garis potong berat ke panjang menangani gulungan baja berat dengan pengukur berat.uncoiler memiliki mandrel ganda dan alas geser yang kuat.

Setiap mandrel memiliki tiga langkah, pembukaan dan penutupan dua mandrel dengan silinder hidrolik.

Mekanisme ketegangan belakang dipasang di atas dasar uncoiler, untuk memastikan stabilitas uncoiling.

2. Pembuka kepala koil bingkai portal

Bingkai portal sangat kuat, dengan rol tekan snubber, rol pelurus di atas bingkai.
pers rol snubber hidrolik di atas kumparan baja, dan sudut penekanannya dapat disesuaikan

Rol pelurus dapat meluncur ke depan ke belakang untuk melacak kepala strip dan meluruskannya.

Shoveling plate yang terpasang pada preleveler menopang coil head sambil meluruskan roller press coil head.

3. 2+5 pertama pra penyamarataan

rolnya besar dan kuat, menghilangkan tekanan internal dari kumparan baja, permukaan rolnya dikeraskan dan dilapisi krom

Untuk meredakan tegangan lentur yang tidak tergulung menjadi keadaan rileks.

4. Penyamarataan tugas berat

jumlah penyamarataan tugas berat akan menjadi 13pcs, 11pcs atau 9pcs, diameter rol akan menjadi 180mm -230mm -300mm,
Kesenjangan dan sudut rol atas dan rol bawah dapat disesuaikan.

Leveling tanpa henti, leveler terus bekerja tanpa menekan pelat baja sambil menyinkronkan pemotongan, ini bagus untuk melindungi permukaan pelat baja tanpa meninggalkan bekas roller

Saat geser berhenti memotong, alat perata dicengkeram dan dihentikan di bawah pengukuran enkoder.

5. Geser hidrolik: motor pompa hidrolik 30KW

6. Kontrol otomatis, seluruh proses berada di bawah kendali PLC dalam mode otomatis.
