Mesin Potong Panjang Logam Aluminium Rotary Shear Fly Cut To Length Line Machine 3 X 1800

Aluminium Sheet Rotary Shear Fly Cut To Length Line (3 x 1800)

Lembaran Aluminium ringan dalam kepadatan massa, permukaan halus cerah, bodi lebih lembut, koil aluminium bisa sangat lebar, dimensi sangat besar, terbuat dari hot rolling dan kemudian proses cold rolling.Lembaran koil aluminium yang dipotong memanjang harus berupa pemotongan terbang, geser putar adalah solusi pemotongan terbang yang efisien hingga panjang.

Karakter:

1. non stop terus menerus meratakan lembaran aluminium tanpa tanda gulungan
2. Servo pinch feeding dengan pengkodean untuk mengetahui panjang lembar, fly cutting cocok dengan panjangnya
3. Tindakan geser putar ganda memastikan lokasi pemotongan dengan tepat.
4. sistem susun menerima lembar demi lembar tanpa merusak lembaran.
5. Mesin 6 hi leveling cocok untuk meratakan lembaran aluminium lunak dengan presisi tinggi
6. uncoiler kantilever otomatis efisien dan presisi, segmen mandrel adalah tepi pinion gigi yang tumpang tindih satu sama lain.

Spesifikasi lembaran koil aluminium

Properti lembaran aluminium:

Komposisi

• 1.Coil menyimpan sadel, menyimpan satu atau dua gulungan aluminium
• 2.Coil memuat mobil.ambil koil dari sadel dan muat koil ke uncoiler
• 3.Uncoiler mandrel tunggal: mandrel ekspansi hidrolik untuk standar Ф508mm, penyesuaian sentralisasi hidrolik, dengan pengupas kertas.
• 4.Coil head snubber roller, peeler shoveling plate: untuk membuka kepala coill dari uncoiler dan kirim ke pengumpan pinch
• 5.2+17 Roller Leveler: 6Hi, rol kerja 2 lapis, rol tengah 2 lapis, dan rol cadangan 2 lapis, ketegangan belakang bermanfaat antara leveler dan uncoiler.
• 6.Pit Akumulator atau meja rol transmisi: pit menumpuk lembaran di lubang untuk memastikan kerja terus menerus yang meratakan, meja rol transmisi juga bisa diterapkan dalam pencukuran terbang sinkron.
• 7. Pasang rol ganda, dengan Ukur Panjang servo (dan Laminasi Film): Pengukuran panjang servo (sepasang rol jepit atau struktur rol 2+5+2 yang digerakkan oleh motor servo dan pengontrol), dengan rol jepit berlapis PU untuk laminasi film
• 8.Rotary shear: frekuensi pemotongan dan lokasi sesuai panjang dan kecepatan lembaran.
• 9.Belt Conveyor: kirimkan lembaran jadi ke penumpuk
• 10.Stacker: menerima lembaran sepotong demi sepotong dan menumpuk di atas meja angkat, menumpuk beban 5T.
• 11.Sheets Car, output roll table: kirimkan seprai, lalu pengepakan.bisa dua mobil, satu bekerja dan yang lain menunggu.
• 12. Sistem hidrolik: pompa roda gigi 11KW memberikan tekanan 12Mpa.
• 13. Sistem Kontrol Listrik: Satu kabinet listrik dan dua panel operator (satu konsol untuk pengukuran servo, PLC, HMI dan susun, satu untuk uncoiling dan leveling) dengan fungsi yang lengkap dan aman

Parameter:

Lembaran aluminium dalam gulungan biasanya lebih lembut di badan dan permukaannya halus, bisa aluminium murni atau paduan aluminium.paling sering lembaran aluminium seri 1xxx, 3xxx, 5xxx, 7xxx.Kekuatan hasil ≥65Mpa, kekuatan tarik 170-305Mpa Lembaran koil bisa lunak penuh (keadaan O), semi keras (H24), keras penuh (H18).

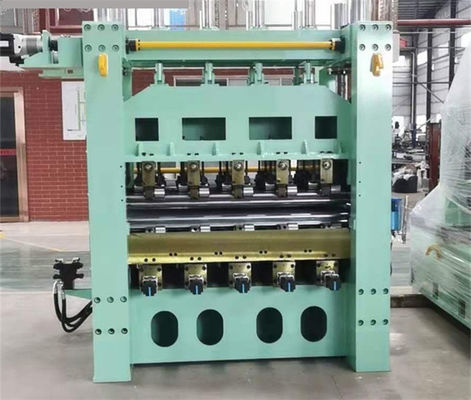

Foto:
