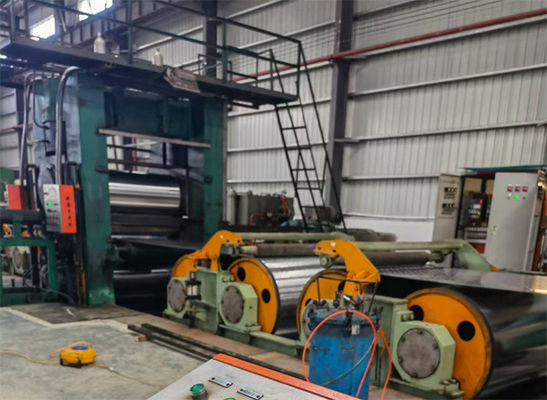

Skin Pass Rolling Tension Leveling Mill Line 4Hi 0,2-1,5 X 1300

Skin Pass Rolling Tension Leveling Mill Line 4Hi Skin Pass 0,2-1,5 x 1300

Pengantar

• Skin Pass Mill:Baja strip yang digulung dingin dan dipanaskan dilapisi dengan cara digulung untuk mendapatkan bentuk pelat berkualitas tinggi dan meningkatkan sifat mekanisnya.4Hi rolling mill, pengurangan ketebalan lembaran logam sedikit dengan tekanan rolling yang lebih rendah.
• Mesin pelurus multi roll: Untuk memenuhi persyaratan pengolahan selanjutnya, berbagai metode pelurus digunakan di pabrik.Mesin meluruskan multi roll banyak digunakanSetelah melewati mesin pelurus ini, lempeng tipis tidak meregangkan dirinya sendiri, tetapi hanya mengubah gelombang besar menjadi gelombang kecil, membuat permukaan lempeng hampir datar.Untuk plat dengan ketebalan kurang dari 0.8mm, multi-roll straightener tidak begitu efektif.

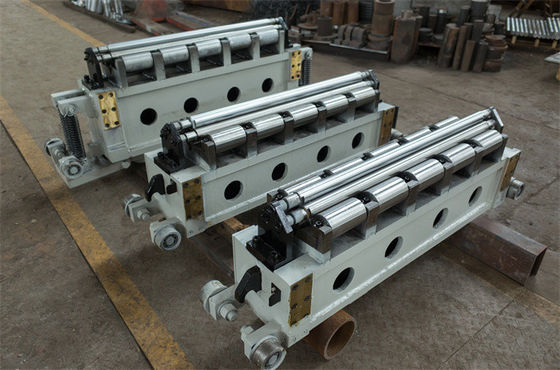

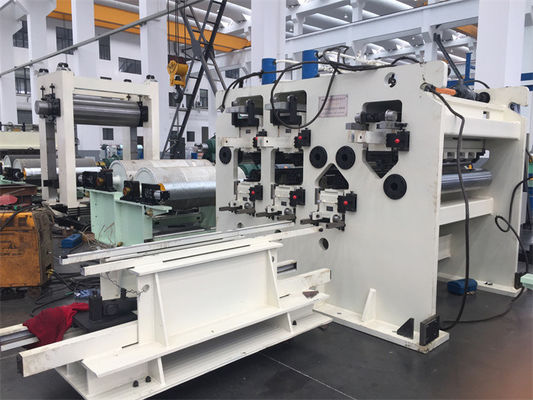

• Tension Leveler ((penegangan lentur mesin meluruskan) dapat secara bersamaan membentuk deformasi longitudinal dan melintang dari lempeng tipis,Dengan demikian sepenuhnya meningkatkan ketebalan dan sifat material dari lempeng tipis, sangat meningkatkan teknologi meluruskan lempeng tipis. Karena tegangan lentur yang dihasilkan oleh lentur, ketegangan sangat berkurang.Hanya 1/3 sampai 1/5 dari ketegangan yang dibutuhkan untuk meluruskan peregangan murni diperlukan untuk mencapai efek meluruskan yang samaSelain itu, efek meluruskan adalah yang terbaik.

Proses kerja:

Coil loading → uncoiling → coil head & tail cutting → seam welding → tension S-roller → anti wrinkle roller →4 Hi Skin Pass Mill → anti wrinkle roller → thickness gauge →Tension Leveler→ tension S-roller → oiling → shearing → Recoiling → Coil unloading

Parameter:

• Bahan: Baja karbon biasa
• Kekuatan tegangan σ S ≤ 350 MPa, kekuatan tarik σ b ≤ 450 MPa
• Spesifikasi bahan:0.2 ∙ 1.6 × 1300 mm
• Perpanjangan:0.4 2.0% ((jenis kering) 1.0 5.0% ((jenis basah)
• Toleransi dari lembaran kumparan dilas dingin mentah memenuhi standar nasional
• Spesifikasi bahan lembaran gulungan:
• Diameter luar kumparan maksimum:2100 mm,diameter dalam:Φ508 ((Φ610) mm
• Berat maksimum kumparan:27t
• Produk jadi:
• Diameter dalaman kumparan:Φ508mm,berat kumparan maksimum:15t
• Kekuatan bergulir maksimum:6000 KN
• Ketegangan melalui kulit: 120 KN
• Kecepatan melewati kulit:≤200 m/menit
• Kecepatan uncoiling/recoiling:≤200 m/min
• Ketegangan uncoiling/recoiling: 30/40 KN
• Jangkauan ekspansi mandrel recoiler:Φ508 Φ485mm ((Φ610 Φ590mm)
• Ketinggian jalur pengolahan: 1000 mm
• Arah makan:Pelanggan memutuskan
• Total daya instalasi: DC 1240kW,AC 75kW
• Luas tanah pabrik:21×11×5 m ((panjang, lebar dan tinggi)
• Hanya kulit pass mill tinggi, unit lain di bawah ketinggian 2,5m
