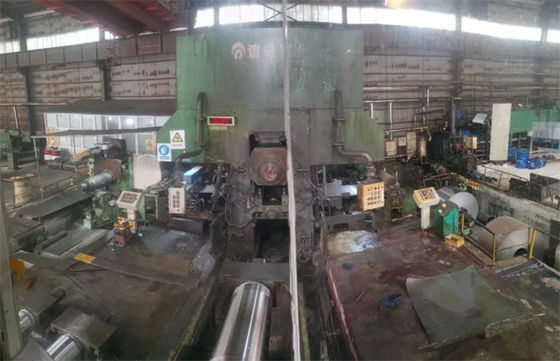

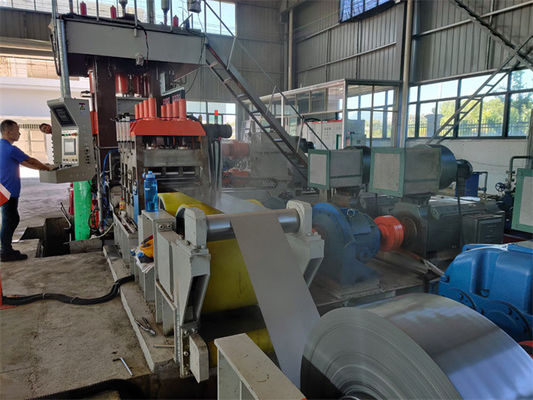

Tension Leveler Skin Pass 2Hi 4Hi Rolling Mill Line Untuk Steel Coil Stainless Steel Coil

Tension Leveler Skin Pass 2Hi 4Hi Rolling Mill Line untuk Steel Coil Stainless Steel Coil

Pengantar

• Tension Leveler ((penegangan lentur mesin meluruskan) dapat secara bersamaan membentuk deformasi longitudinal dan melintang dari lempeng tipis,Dengan demikian sepenuhnya meningkatkan ketebalan dan sifat material dari lempeng tipis, sangat meningkatkan teknologi meluruskan lempeng tipis. Karena tegangan lentur yang dihasilkan oleh lentur, ketegangan sangat berkurang.Hanya 1/3 sampai 1/5 dari ketegangan yang dibutuhkan untuk meluruskan peregangan murni diperlukan untuk mencapai efek meluruskan yang samaSelain itu, efek meluruskan adalah yang terbaik.
• Skin Pass Mill:Baja strip yang digulung dingin dan dipanaskan dilapisi dengan cara digulung untuk mendapatkan bentuk pelat berkualitas tinggi dan meningkatkan sifat mekanisnya.4Hi rolling mill, pengurangan ketebalan lembaran logam sedikit dengan tekanan rolling yang lebih rendah.

Keuntungan dari Tension Leveler:

1. Bentuk lembaran datar yang baik dapat diperoleh dengan membengkokkan peregangan dan meluruskan multi-roll, tepi gelombang, bentuk gelombang, dan lentur camber sedikit pada permukaan lembaran dapat sepenuhnya dihilangkan,sangat meningkatkan ketebalan lempeng tipis.
2. Bermanfaat untuk meningkatkan anisotropy bahan lembaran. batas hasil lembaran baja rendah karbon yang ditarik dalam sering menunjukkan anisotropy baik dalam arah longitudinal dan melintang.selama pengolahan cetakan tipis dengan cara deep drawing, ketebalan yang tidak merata dari setiap bagian karena ekstensi yang berbeda dapat menyebabkan cacat rok seperti renda di bagian yang ditusuk, yang mengakibatkan peningkatan tingkat limbah.situasi ini akan sangat meningkat.

Proses kerja:

Coil loading → uncoiling → coil head & tail cutting → seam welding → tension S-roller → anti wrinkle roller →4 Hi Skin Pass Mill → anti wrinkle roller → thickness gauge →Tension Leveler→ tension S-roller → oiling → shearing → Recoiling → Coil unloading

Parameter:

• Bahan: Baja karbon biasa
• Kekuatan tegangan σ S ≤ 350 MPa, kekuatan tarik σ b ≤ 450 MPa
• Spesifikasi bahan:0.2 2.0 × 1000 mm
• Perpanjangan:0.4 2.0% ((jenis kering) 1.0 5.0% ((jenis basah)
• Toleransi dari lembaran kumparan dilas dingin mentah memenuhi standar nasional
• Spesifikasi bahan lembaran gulungan:
• Diameter luar kumparan maksimum:2100 mm,diameter dalam:Φ508 ((Φ610) mm
• Berat maksimum kumparan: 20t

Produk jadi:

• Diameter dalaman kumparan:Φ508mm,berat kumparan maksimum:15t
• Kekuatan bergulir maksimum:6000 KN
• Ketegangan melalui kulit: 120 KN
• Kecepatan melewati kulit:≤500 m/menit
• Kecepatan uncoiling/recoiling:≤500 m/min
• Ketegangan uncoiling/recoiling: 30/40 KN
• Jangkauan ekspansi mandrel recoiler:Φ508 Φ485mm ((Φ610 Φ590mm)
• Ketinggian jalur pengolahan: 1000 mm
• Arah makan:Pelanggan memutuskan
• Total daya instalasi: DC 1240kW,AC 75kW
• Luas tanah pabrik:21×10×5 m ((panjang, lebar dan tinggi)
• Hanya kulit pass mill tinggi, unit lain di bawah ketinggian 2,5m

Komposisi:
